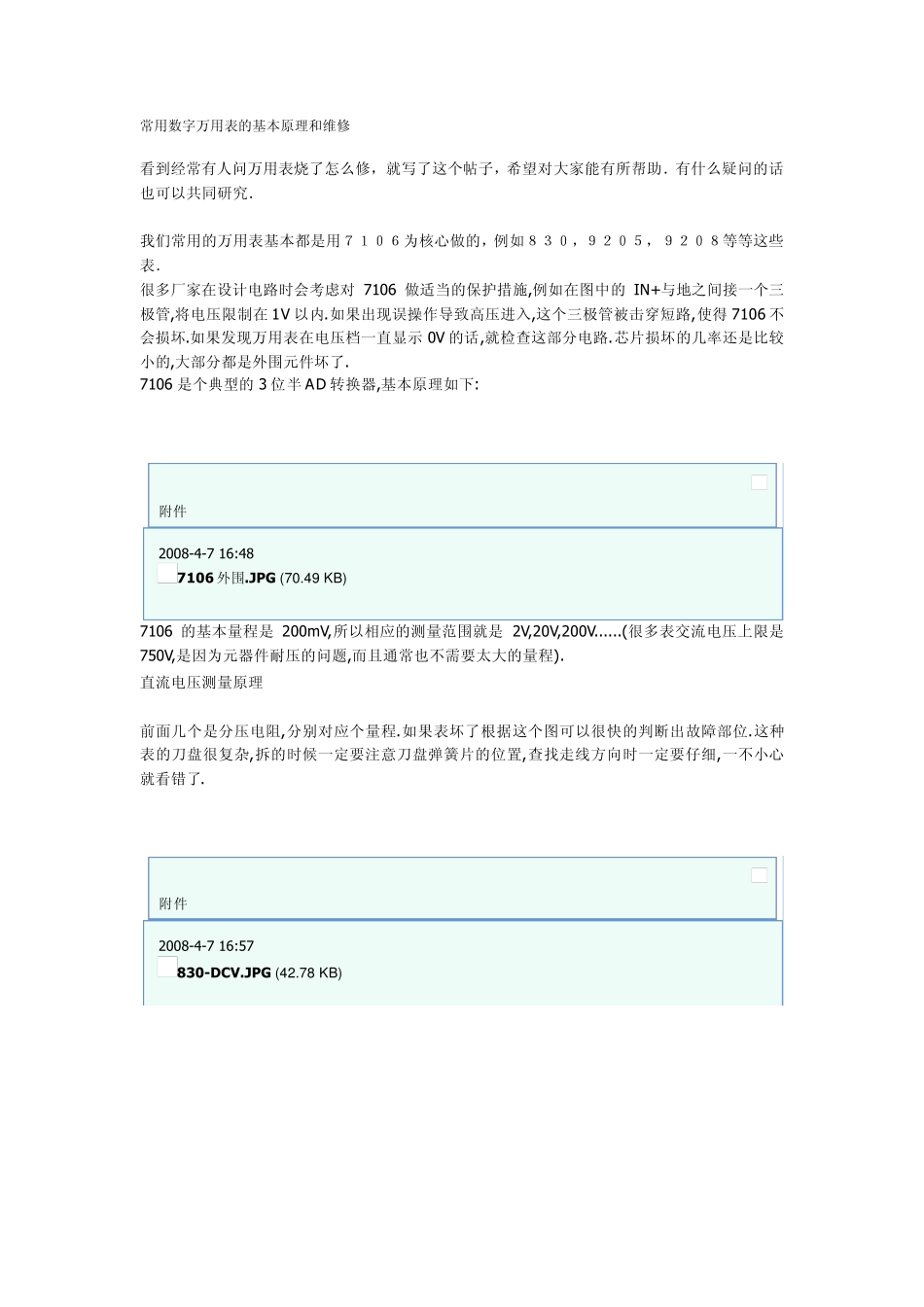

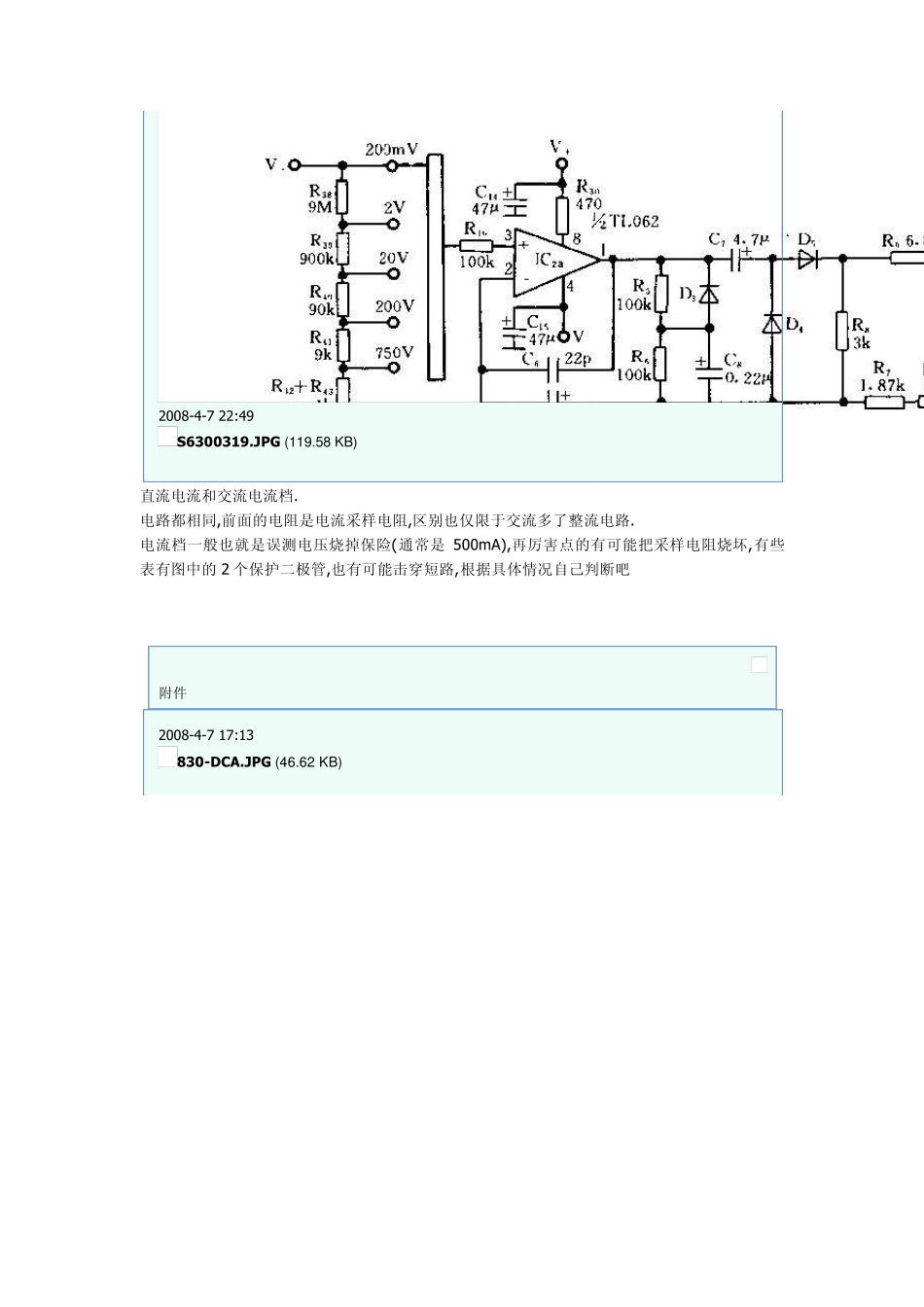

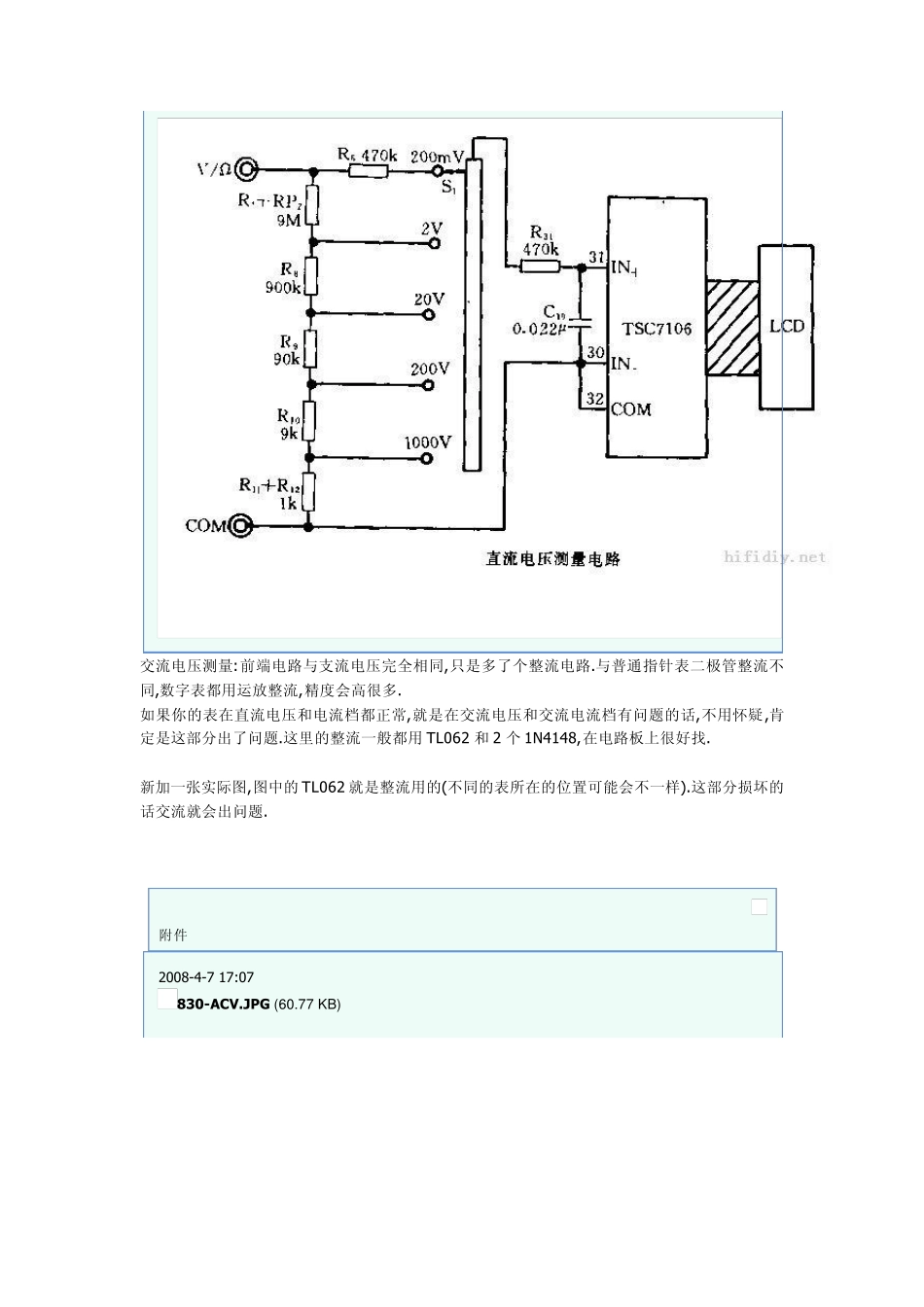

常用数字万用表的基本原理和维修 看到经常有人问万用表烧了怎么修，就写了这个帖子，希望对大家能有所帮助．有什么疑问的话也可以共同研究． 我们常用的万用表基本都是用７１０６为核心做的，例如８３０，９２０５，９２０８等等这些表． 很多厂家在设计电路时会考虑对7106 做适当的保护措施,例如在图中的IN+与地之间接一个三极管,将电压限制在1V 以内.如果出现误操作导致高压进入,这个三极管被击穿短路,使得 7106 不会损坏.如果发现万用表在电压档一直显示 0V 的话,就检查这部分电路.芯片损坏的几率还是比较小的,大部分都是外围元件坏了. 7106 是个典型的3 位半 AD 转换器,基本原理如下: 附件 2008-4-7 16:48 7106 外围.JPG (70.49 KB) 7106 的基本量程是200m V,所以相应的测量范围就是2V,20V,200V......(很多表交流电压上限是750V,是因为元器件耐压的问题,而且通常也不需要太大的量程). 直流电压测量原理 前面几个是分压电阻,分别对应个量程.如果表坏了根据这个图可以很快的判断出故障部位.这种表的刀盘很复杂,拆的时候一定要注意刀盘弹簧片的位置,查找走线方向时一定要仔细,一不小心就看错了. 附件 2008-4-7 16:57 830-DCV.JPG (42.78 KB) 交流电压测量:前端电路与支流电压完全相同,只是多了个整流电路.与普通指针表二极管整流不同,数字表都用运放整流,精度会高很多. 如果你的表在直流电压和电流档都正常,就是在交流电压和交流电流档有问题的话,不用怀疑,肯定是这部分出了问题.这里的整流一般都用TL062 和2 个1N4148,在电路板上很好找. 新加一张实际图,图中的TL062 就是整流用的(不同的表所在的位置可能会不一样).这部分损坏的话交流就会出问题. 附件 2008-4-7 17:07 830-ACV.JPG (60.77 KB) 2008-4-7 22:49 S6300319.JPG (119.58 KB) 直流电流和交流电流档. 电路都相同,前面的电阻是电流采样电阻,区别也仅限于交流多了整流电路. 电流档一般也就是误测电压烧掉保险(通常是500m A),再厉害点的有可能把采样电阻烧坏,有些表有图中的2 个保护二极管,也有可能击穿短路,根据具体情况自己判断吧 附件 2008-4-7 17:13 830-DCA.JPG (46.62 KB) 2008-4-7 17:13 830-ACA.JPG (68.14 KB) 通常最容易出现的是在电阻档测量电压损坏. 稍微负责任一点的厂家都会加上图中的PTC,这对在电阻档测量电压这种非正常情况的保护作用是非常显著的.看图可知,如果在电阻档测电压,会通过 PTC 和 9013...
