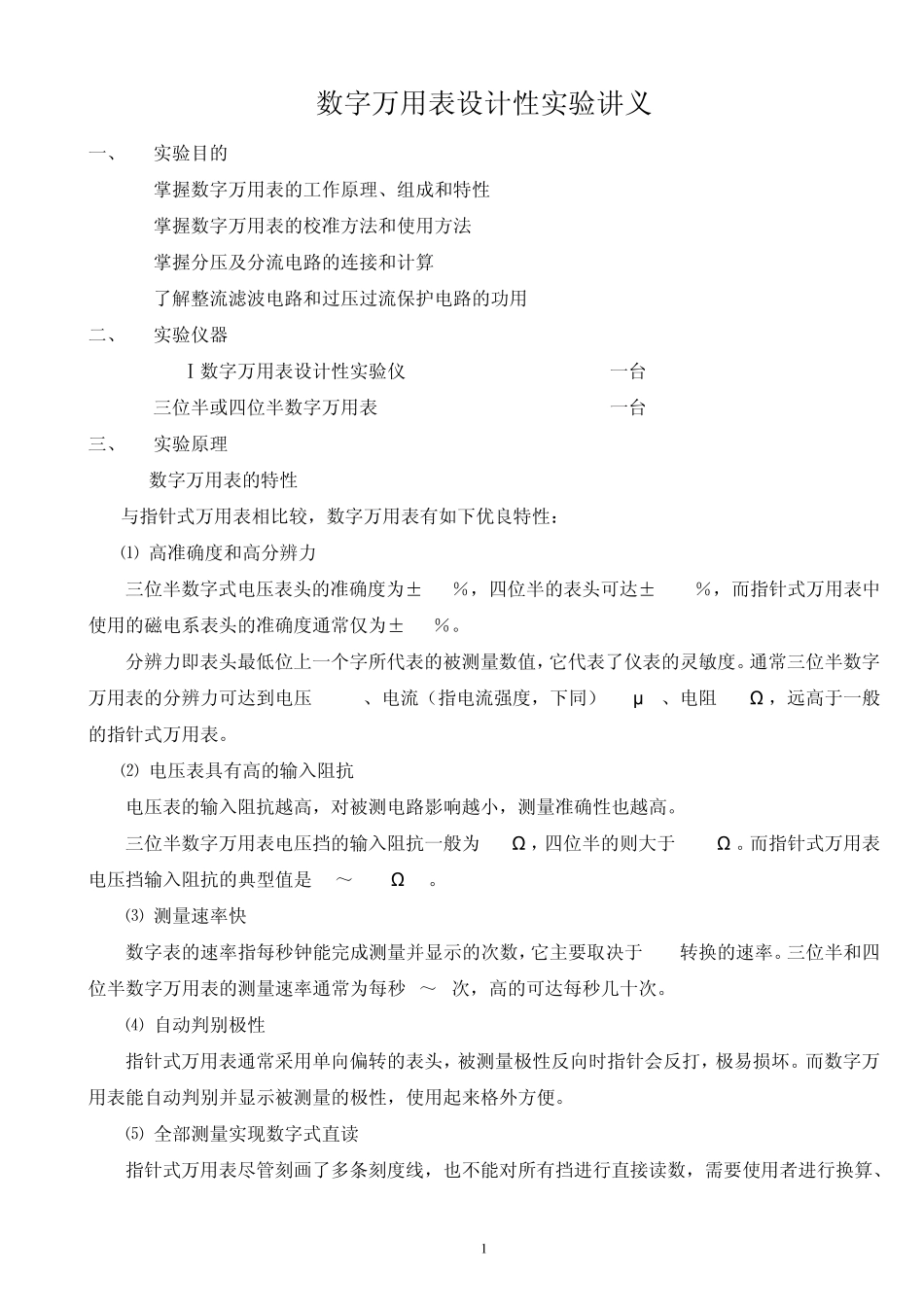

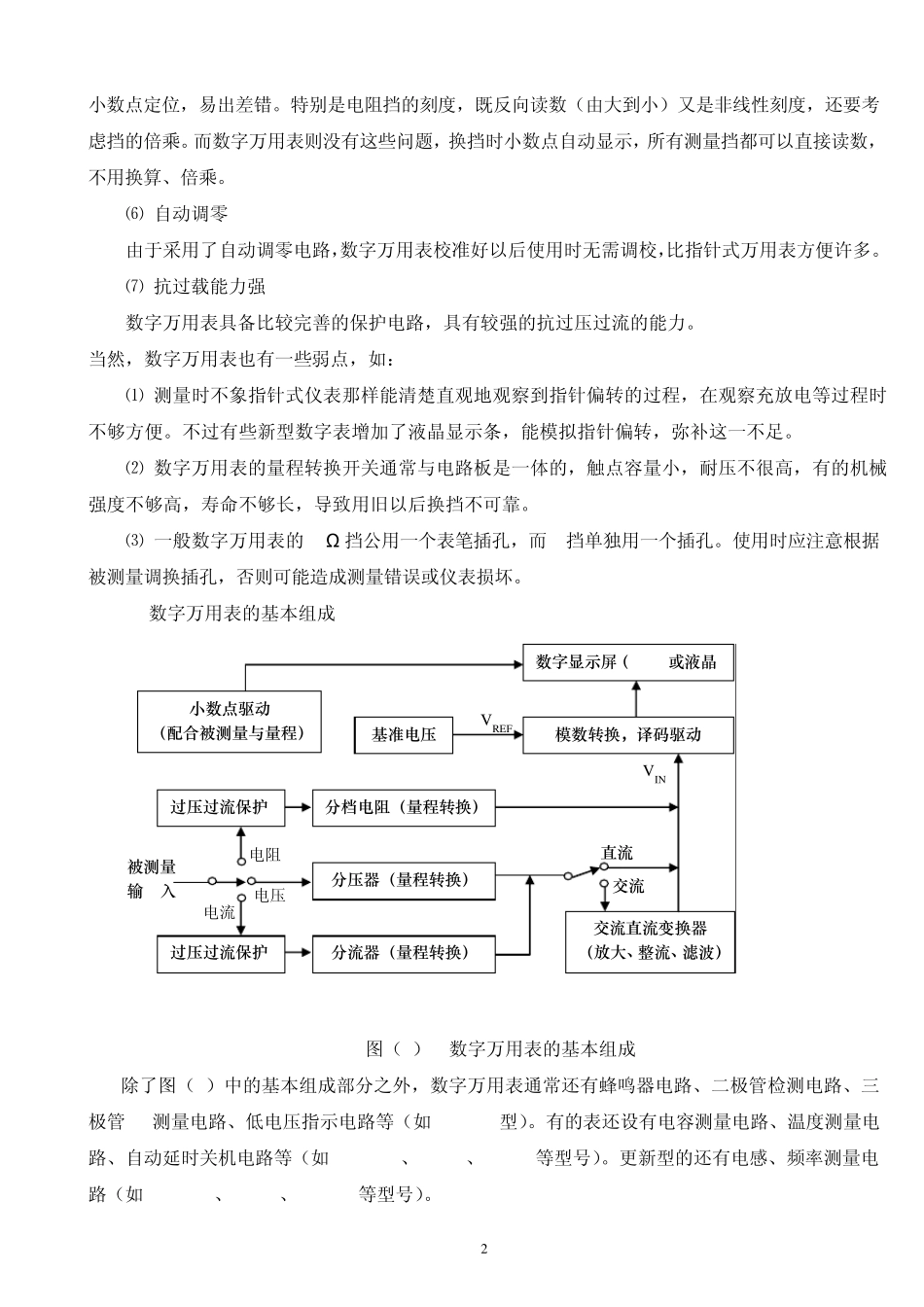

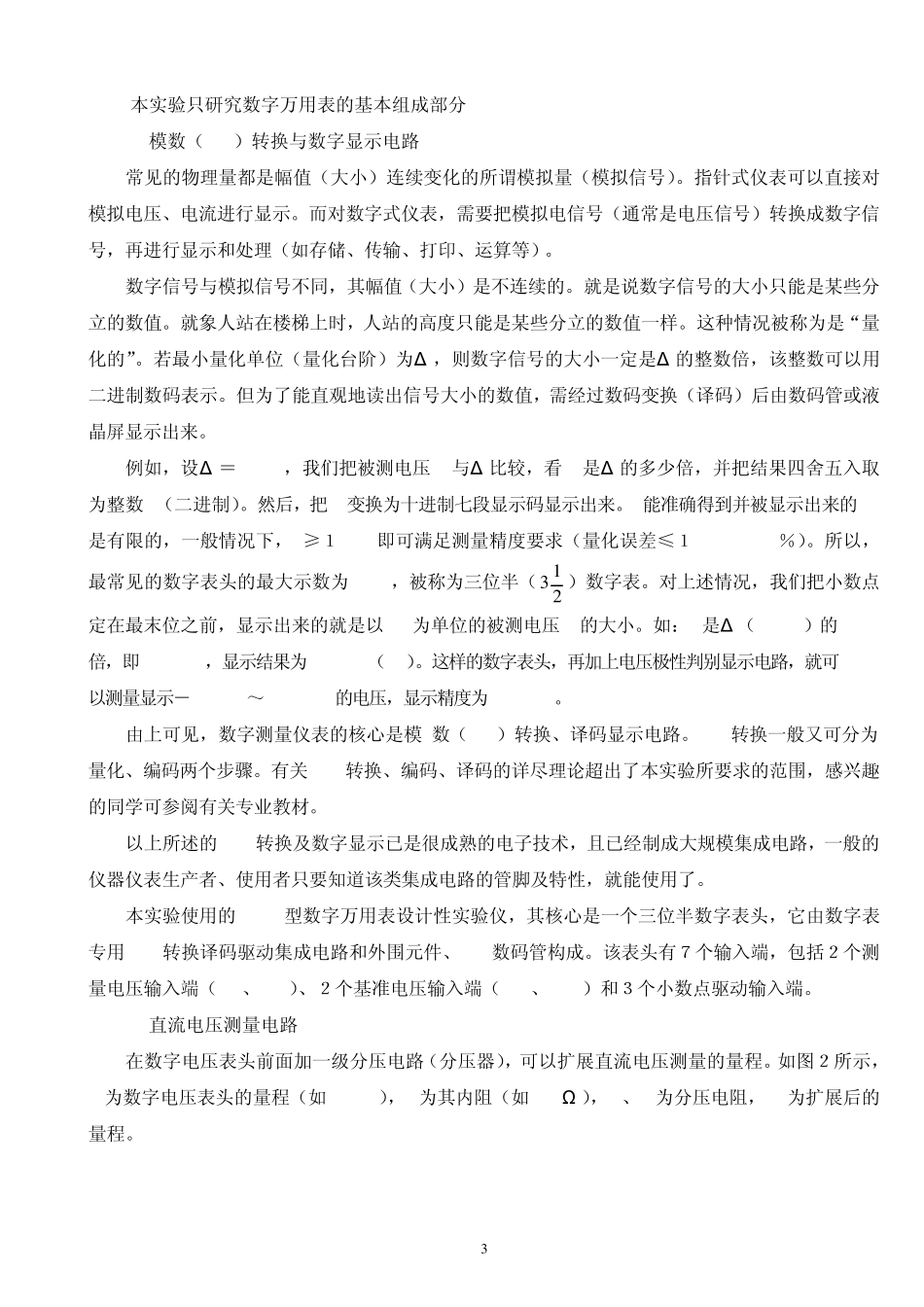

1 数字万用表设计性实验讲义 一、 实验目的 1. 掌握数字万用表的工作原理、组成和特性 2. 掌握数字万用表的校准方法和使用方法 3. 掌握分压及分流电路的连接和计算 4. 了解整流滤波电路和过压过流保护电路的功用 二、 实验仪器 1. DM-Ⅰ数字万用表设计性实验仪 一台 2. 三位半或四位半数字万用表 一台 三、 实验原理 1. 数字万用表的特性 与指针式万用表相比较，数字万用表有如下优良特性： ⑴ 高准确度和高分辨力 三位半数字式电压表头的准确度为±0.5％，四位半的表头可达±0.03％，而指针式万用表中使用的磁电系表头的准确度通常仅为±2.5％。 分辨力即表头最低位上一个字所代表的被测量数值，它代表了仪表的灵敏度。通常三位半数字万用表的分辨力可达到电压0.1mV、电流（指电流强度，下同）0.1μ A、电阻 0.1Ω ，远高于一般的指针式万用表。 ⑵ 电压表具有高的输入阻抗 电压表的输入阻抗越高，对被测电路影响越小，测量准确性也越高。 三位半数字万用表电压挡的输入阻抗一般为10MΩ ，四位半的则大于 100MΩ 。而指针式万用表电压挡输入阻抗的典型值是 20～100kΩ /V。 ⑶ 测量速率快 数字表的速率指每秒钟能完成测量并显示的次数，它主要取决于 A/D转换的速率。三位半和四位半数字万用表的测量速率通常为每秒 2～4次，高的可达每秒几十次。 ⑷ 自动判别极性 指针式万用表通常采用单向偏转的表头，被测量极性反向时指针会反打，极易损坏。而数字万用表能自动判别并显示被测量的极性，使用起来格外方便。 ⑸ 全部测量实现数字式直读 指针式万用表尽管刻画了多条刻度线，也不能对所有挡进行直接读数，需要使用者进行换算、 2 小数点定位，易出差错。特别是电阻挡的刻度，既反向读数（由大到小）又是非线性刻度，还要考虑挡的倍乘。而数字万用表则没有这些问题，换挡时小数点自动显示，所有测量挡都可以直接读数，不用换算、倍乘。 ⑹ 自动调零 由于采用了自动调零电路，数字万用表校准好以后使用时无需调校，比指针式万用表方便许多。 ⑺ 抗过载能力强 数字万用表具备比较完善的保护电路，具有较强的抗过压过流的能力。 当然，数字万用表也有一些弱点，如： ⑴ 测量时不象指针式仪表那样能清楚直观地观察到指针偏转的过程，在观察充放电等过程时不够方便。不过有些新型数字表增加了液晶显示条，能模拟指针偏转，弥补这一不足。 ⑵ 数字万用表的量程转换开关通常与电路板是一体...
