数字地形图测绘技术设计书

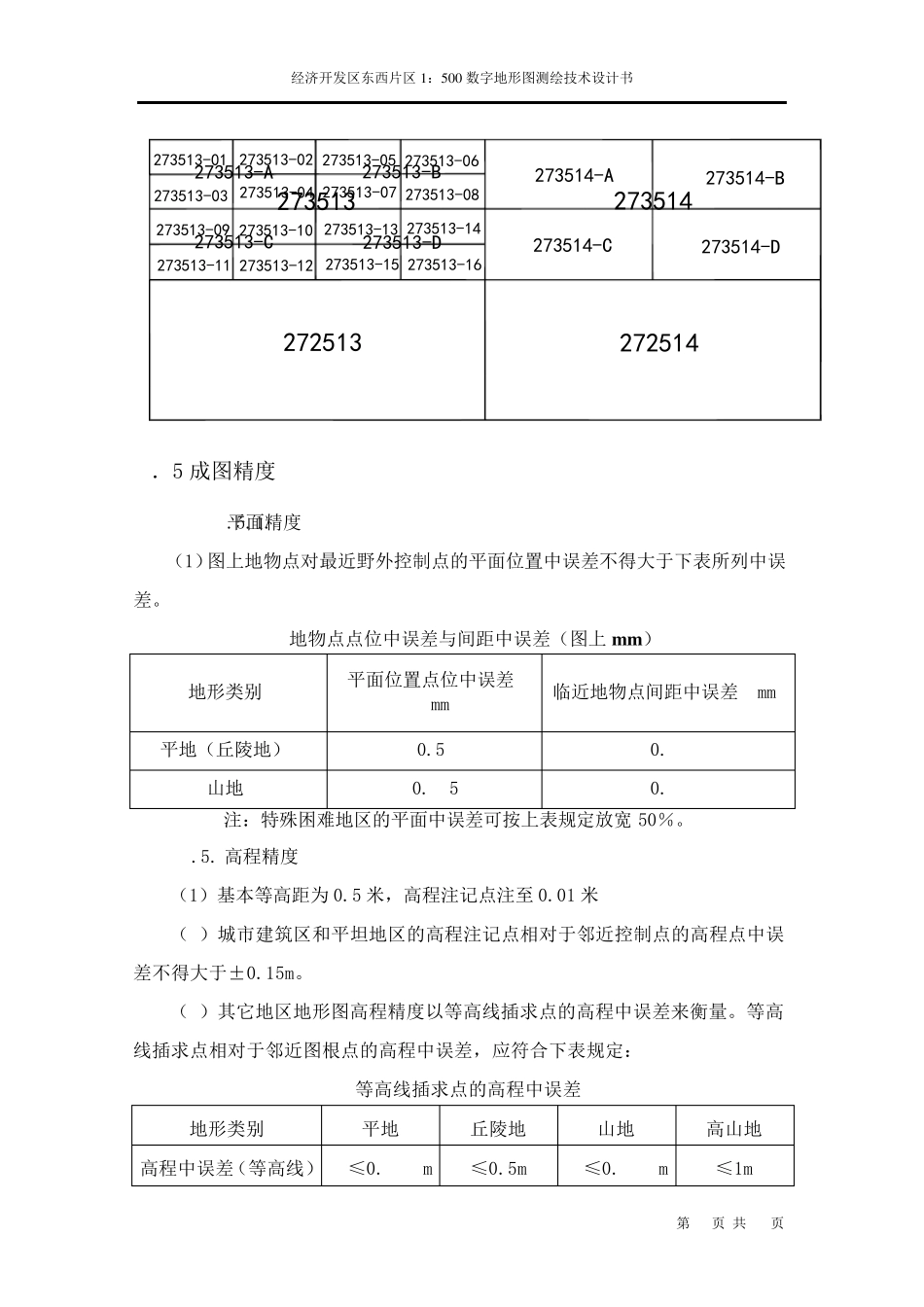

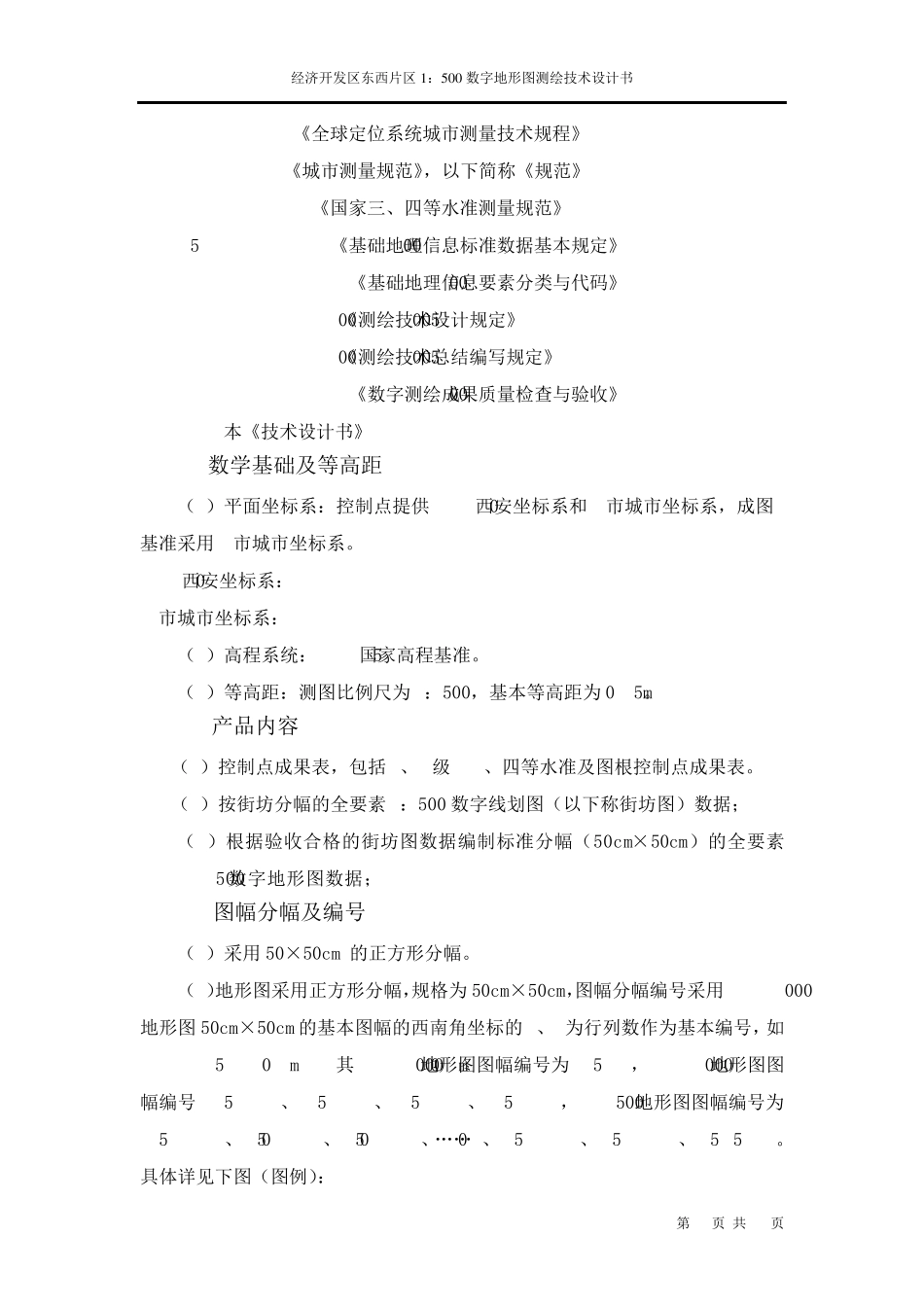

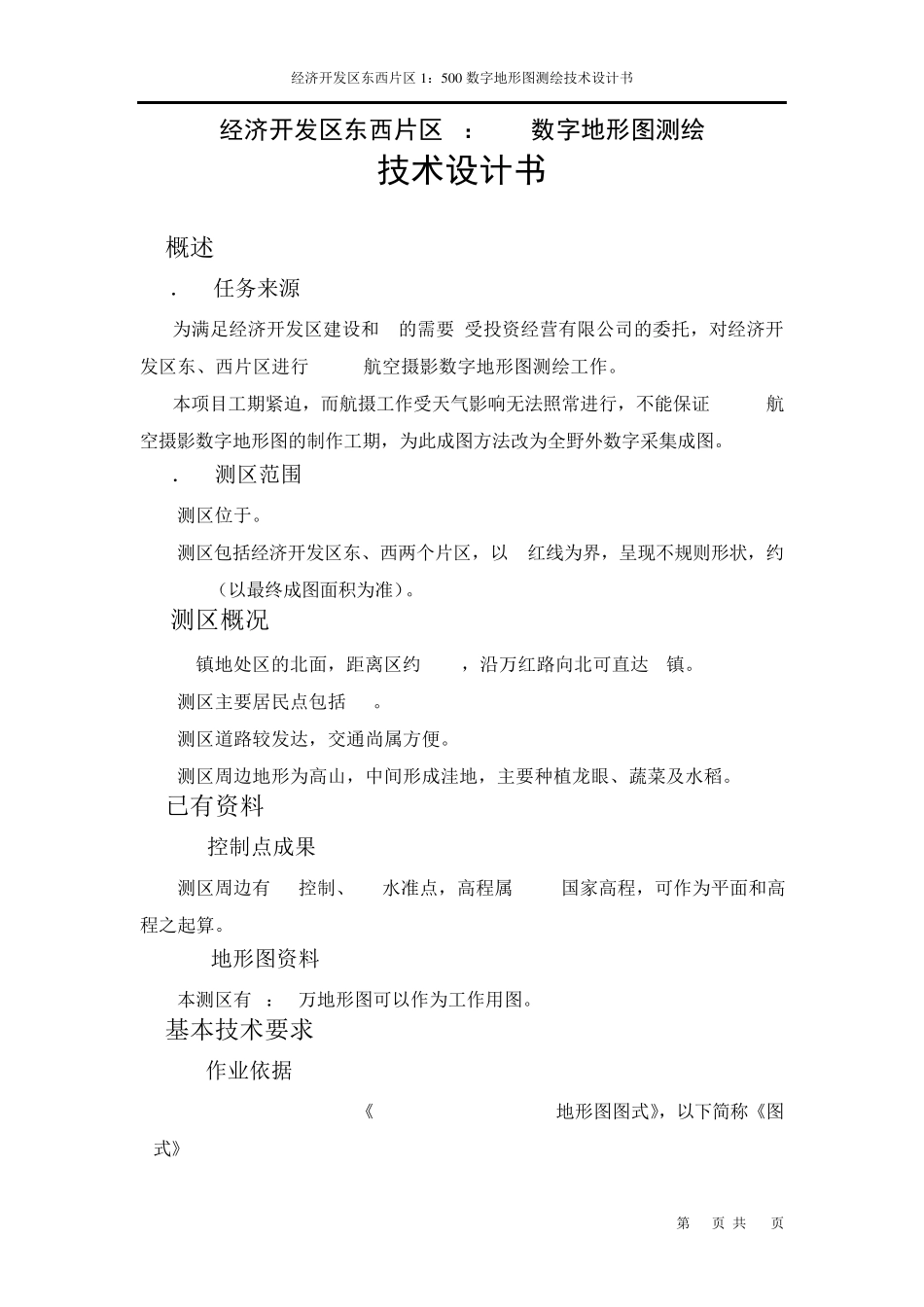

经济开发区东西片区1 ：5 0 0 数字地形图测绘技术设计书 第 1 页 共 36页 经济开发区东西片区1：500数字地形图测绘 技术设计书 1 概述 1．1 任务来源 为满足经济开发区建设和**的需要,受投资经营有限公司的委托，对经济开发区东、西片区进行 1:500航空摄影数字地形图测绘工作。 本项目工期紧迫，而航摄工作受天气影响无法照常进行，不能保证 1:500航空摄影数字地形图的制作工期，为此成图方法改为全野外数字采集成图。 1．2 测区范围 测区位于。 测区包括经济开发区东、西两个片区，以**红线为界，呈现不规则形状，约18.5 km2（以最终成图面积为准）。 2 测区概况 **镇地处区的北面，距离区约10km，沿万红路向北可直达**镇。 测区主要居民点包括***。 测区道路较发达，交通尚属方便。 测区周边地形为高山，中间形成洼地，主要种植龙眼、蔬菜及水稻。 3 已有资料 3.1 控制点成果 测区周边有***控制、***水准点，高程属 1985国家高程，可作为平面和高程之起算。 3.2 地形图资料 本测区有1：1万地形图可以作为工作用图。 4 基本技术要求 4.1作业依据 (1) GB/T 20257.1-2007《1:500,1:1000,1:2000地形图图式》，以下简称《图式》 经济开发区东西片区1 ：5 0 0 数字地形图测绘技术设计书 第 2 页 共 36页 (2) CJJ 73-97《全球定位系统城市测量技术规程》 (3) CJJ 8-99《城市测量规范》，以下简称《规范》 (4) GB 12898-91《国家三、四等水准测量规范》 (5) GB 21139-2007《基础地理信息标准数据基本规定》 (6) GB/T 13923-2006《基础地理信息要素分类与代码》 (7) CH/T 1004-2005《测绘技术设计规定》 (8) CH/T 1001-2005《测绘技术总结编写规定》 (9) GB/T 18316-2008《数字测绘成果质量检查与验收》 (11) 本《技术设计书》 4.2数学基础及等高距 （1）平面坐标系：控制点提供1980西安坐标系和**市城市坐标系，成图 基准采用**市城市坐标系。 1980西安坐标系： **市城市坐标系： （2）高程系统：1985国家高程基准。 （3）等高距：测图比例尺为1：500，基本等高距为0.5m。 4.3 产品内容 （1）控制点成果表，包括D、E级GPS、四等水准及图根控制点成果表。 （2）按街坊分幅的全要素1：500 数字线划图（以下称街坊图）数据； （3）根据验收合格的街坊图数据编制标准分幅（50cm×50cm）的全要素1:500数字地形图数据； 4.4 图幅分幅及编号 （1）采用50×50...
