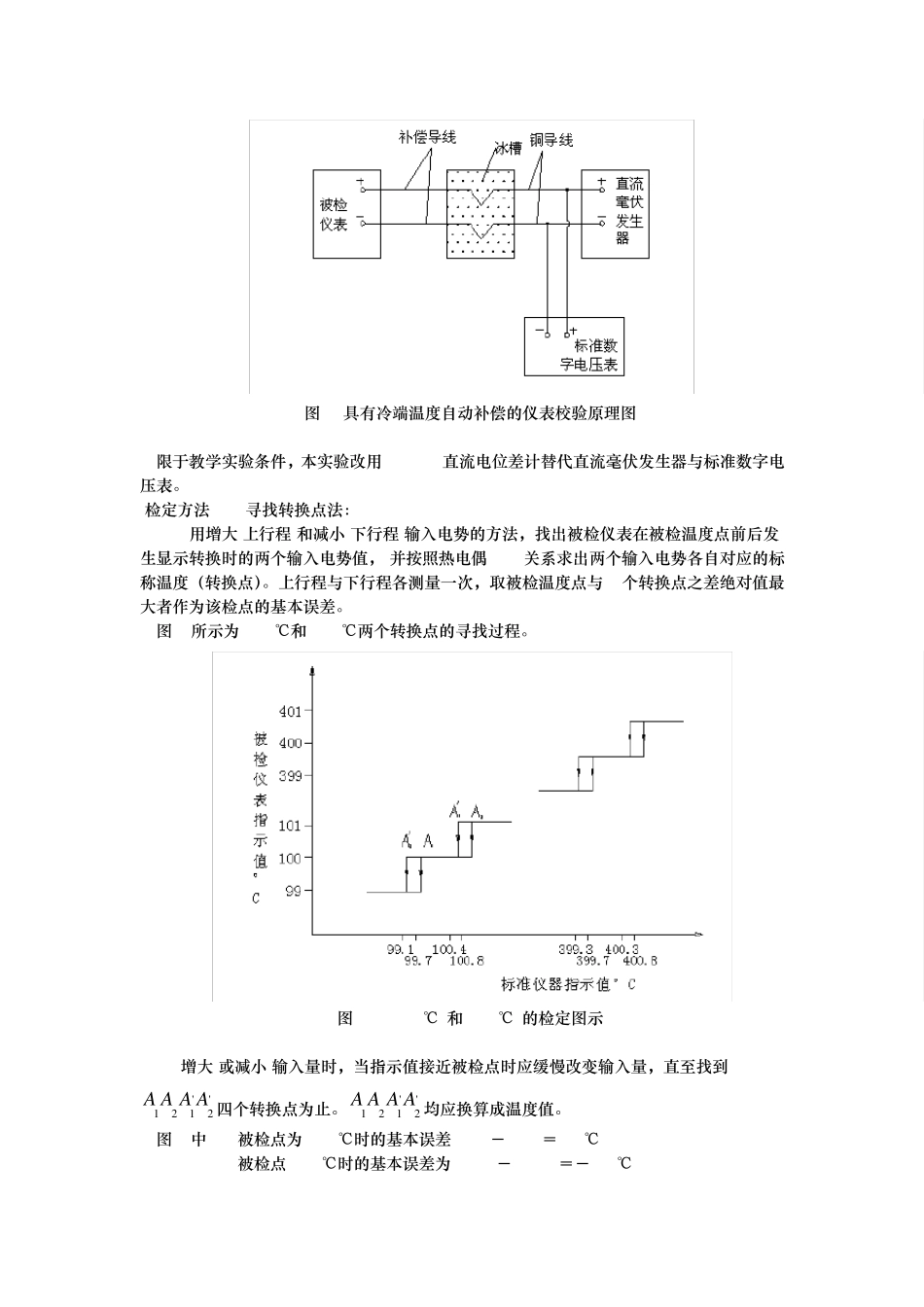

数字温度指示仪的校验_第1页
1/11

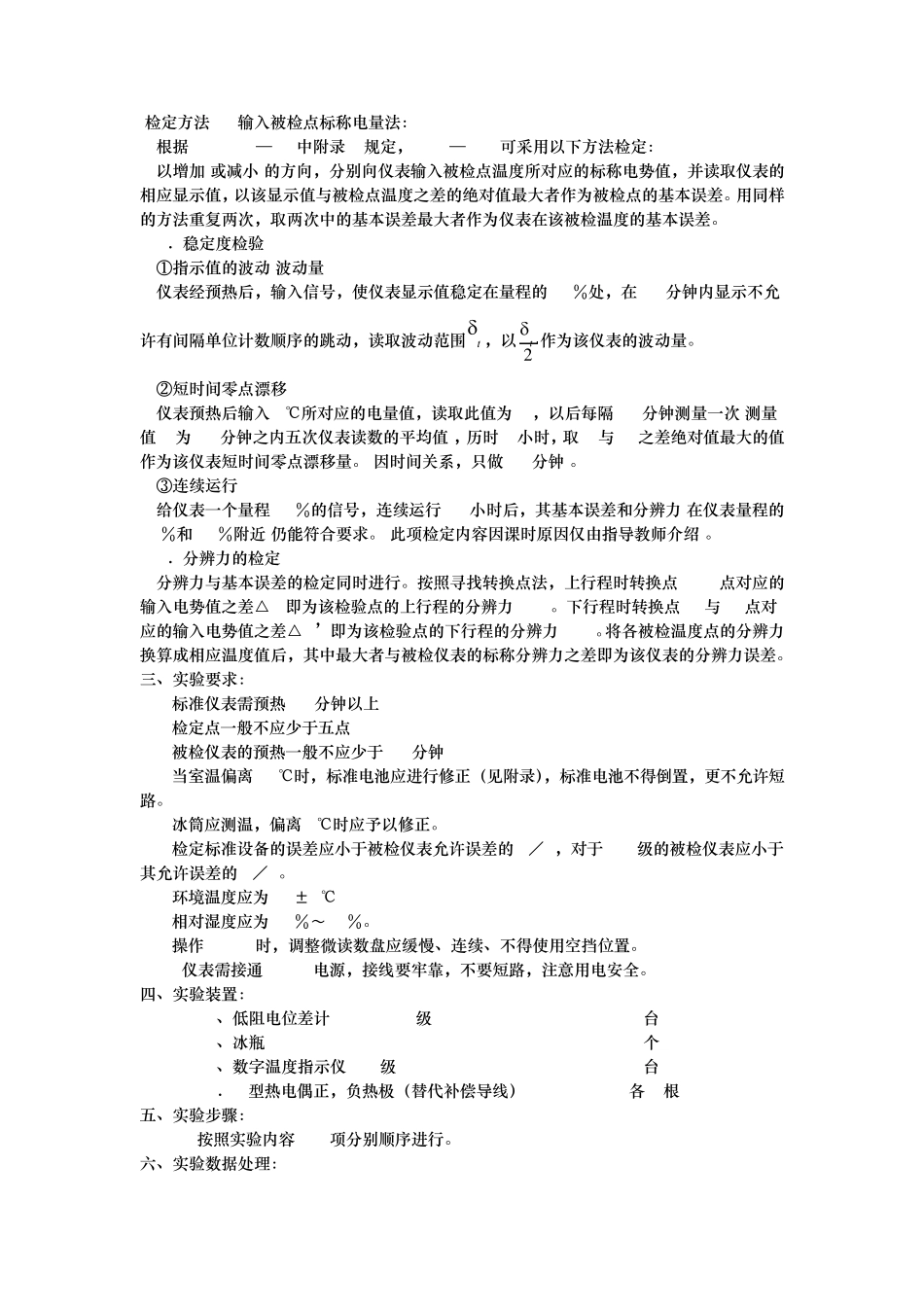

数字温度指示仪的校验_第2页
2/11
数字温度指示仪的校验_第3页
3/11
数字温度指示仪的校验 一、实验目的: 随着微电子技术的发展,国产 XMZ/T系列数字显示/调节仪表日趋完善,它己在自动化测量及控制领域占有重要地位,日渐取代了传统的 XCZ/T系列动圈式显示/调节仪表。数字表可以方便地与国内外各型一次仪表、传感器、变送器配套,不仅可以实现电动、气动工业自动化系统的测量及控制。而且可以借助仪表输出的标准信号直接实现计算机管理。 本实验依据 JJG617—89数字温度指示仪计量检定规定,并结合实验教学的实际情况,要求同学亲自实施国产 XMZ/T系列数字显示/调节仪表的基本技术参数校验。 二、实验内容: 仪表的校验过程原则上依据“中华人民共和国国家计量检定规定 JJG617—89”, 同时考虑到现有设备条件及学时等情况, 共实施以下 6项检定: 1.超范围(超出量程的 10%)时有无过载符号指示 2.外观检查(目测和耳听) 仪表外形结构完好,仪表名称、型号、规格、测量范围、制造厂家、出厂编号、制造年月等均应有明确的标记。仪表倾斜时内部不应有零件松动的响声 3.通电检查 ①显示能力检查: 接通电源后,按下列程序改变输入信号。观察每位数字的变化: O O O O——O O ×× O O××——O O ×× O O××——O O ×× O×××——O O ×× O×××——×××× 仪表应无叠字,亮度均匀,没有不亮、缺笔现象。 ②符号检查 输入零以下相应的电信号,仪表应出现“-”的极性符号,输入超出上限信号, 超载红灯亮。 ③调整上、下限温度值 本仪表上下限为 0—1100℃。通过分档开关和相应电位器调整之。 4.基本误差的检定 本实验采用直流毫伏发生器模拟热电偶,在标准数字电压表的监测下向被检仪表提供标准热电势输入。 由于 XMT—121内臵冷端温度自动补偿电路,因此必须按图 6接线以满足其工作条件并避免引入误差。 图 6 具有冷端温度自动补偿的仪表校验原理图 限于教学实验条件,本实验改用 UJ36a直流电位差计替代直流毫伏发生器与标准数字电压表。 [检定方法 1] 寻找转换点法: 用增大(上行程)和减小(下行程)输入电势的方法,找出被检仪表在被检温度点前后发生显示转换时的两个输入电势值, 并按照热电偶 E-T关系求出两个输入电势各自对应的标称温度(转换点)。上行程与下行程各测量一次,取被检温度点与 4个转换点之差绝对值最大者作为该检点的基本误差。 图 7所示为 100℃和 400℃两个转换点的寻找过程。 图 7 100℃ 和 400℃ 的检定...
