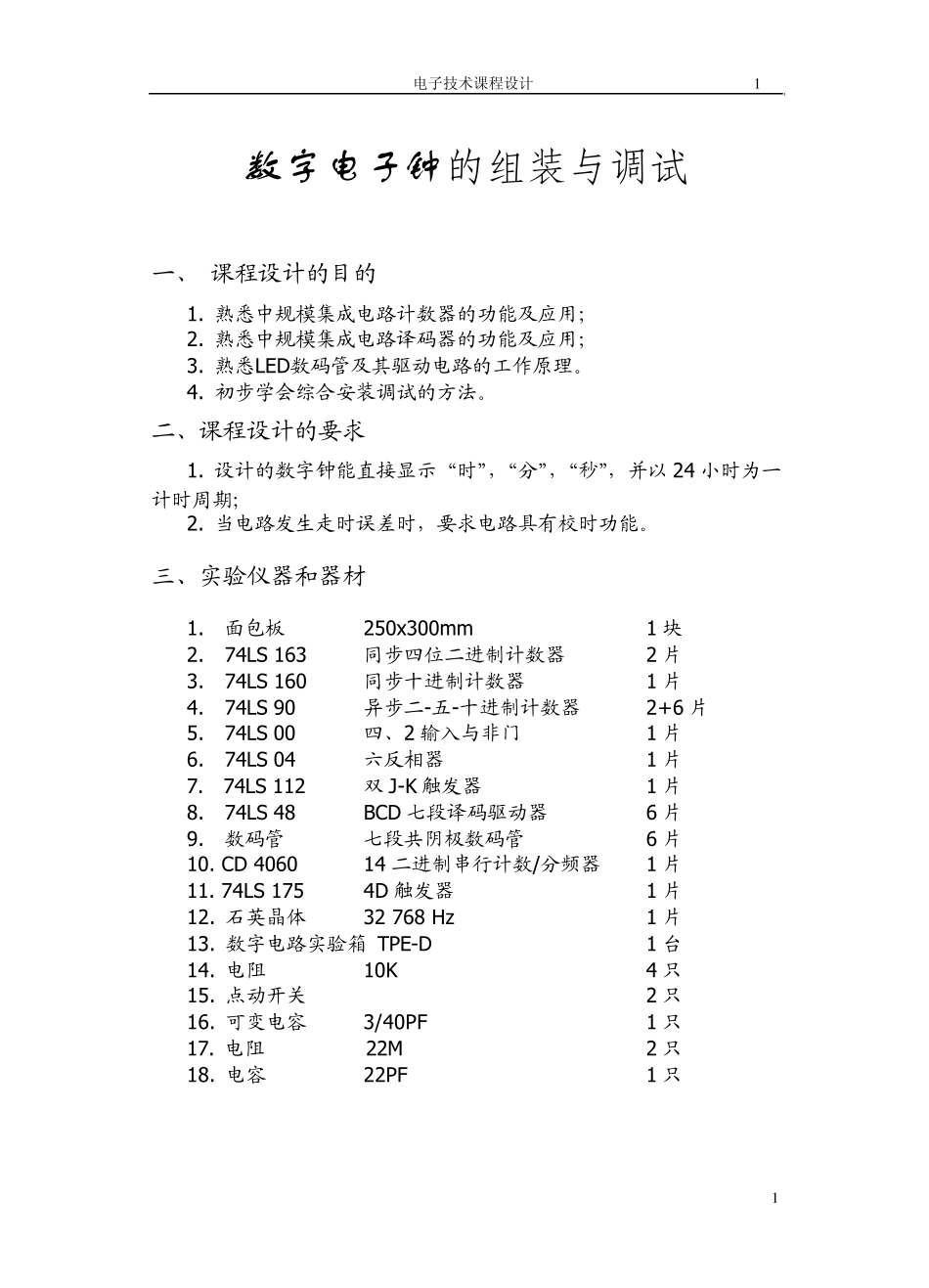

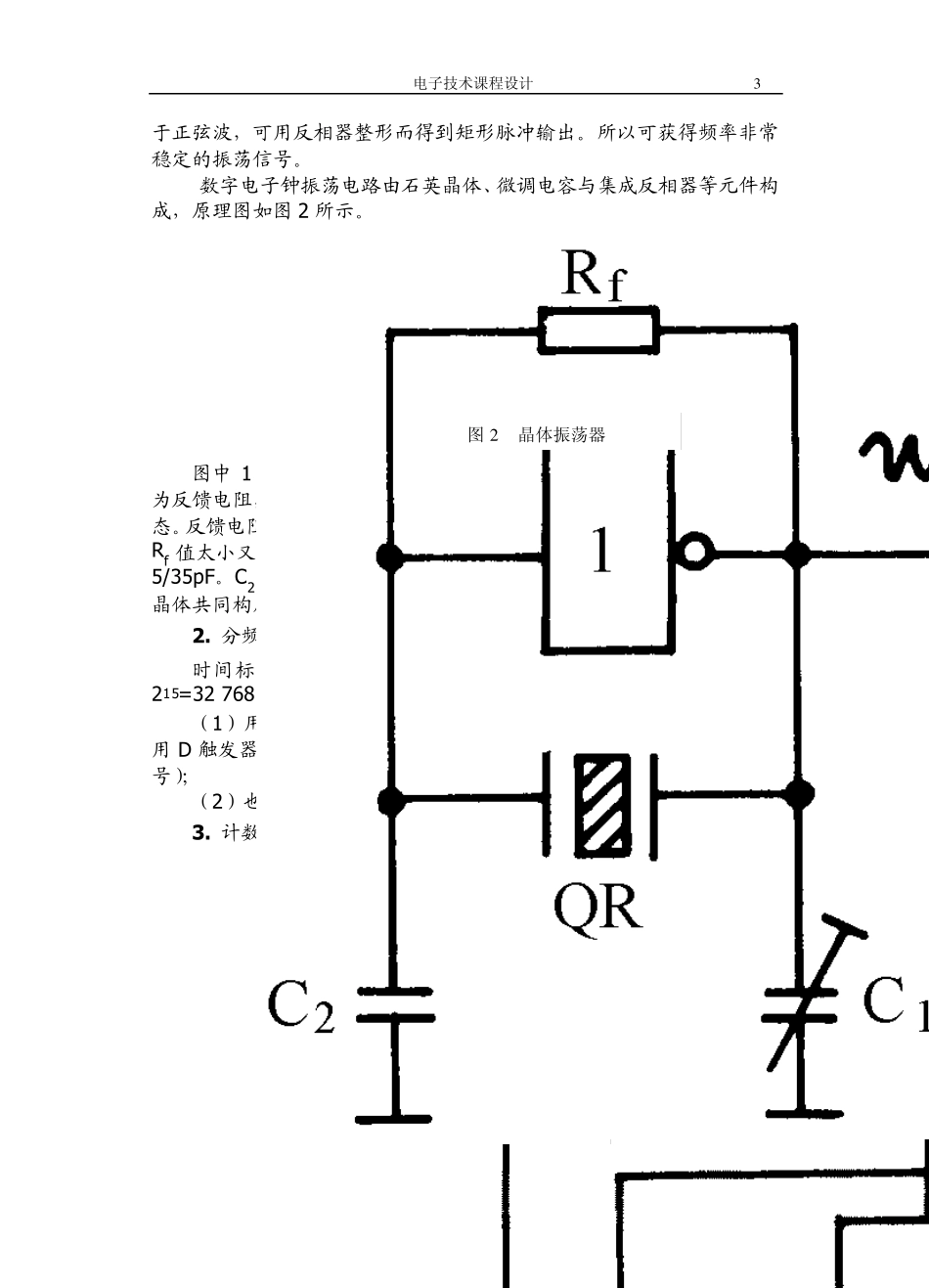

电子技术课程设计 1 1 数字电子钟的组装与调试 一、 课程设计的目的 1. 熟悉中规模集成电路计数器的功能及应用； 2. 熟悉中规模集成电路译码器的功能及应用； 3. 熟悉LED数码管及其驱动电路的工作原理。 4. 初步学会综合安装调试的方法。 二、课程设计的要求 1. 设计的数字钟能直接显示“时”，“分”，“秒”，并以 24 小时为一计时周期； 2. 当电路发生走时误差时，要求电路具有校时功能。 三、实验仪器和器材 1. 面包板 250x300mm 1 块 2. 74LS 163 同步四位二进制计数器 2 片 3. 74LS 160 同步十进制计数器 1 片 4. 74LS 90 异步二-五-十进制计数器 2+6 片 5. 74LS 00 四、2 输入与非门 1 片 6. 74LS 04 六反相器 1 片 7. 74LS 112 双 J-K 触发器 1 片 8. 74LS 48 BCD 七段译码驱动器 6 片 9. 数码管 七段共阴极数码管 6 片 10. CD 4060 14 二进制串行计数/分频器 1 片 11. 74LS 175 4D 触发器 1 片 12. 石英晶体 32 768 Hz 1 片 13. 数字电路实验箱 TPE-D 1 台 14. 电阻 10K 4 只 15. 点动开关 2 只 16. 可变电容 3/40PF 1 只 17. 电阻 22M 2 只 18. 电容 22PF 1 只 电子技术课程设计 2 2 四、工作原理 数字钟一般由振荡器、分频器、计数器、译码器、显示器等几部分组成，这些都是数字电路中应用最广的基本电路。数字钟的原理框图如图1所示。 石英晶体振荡器产生的时标信号送到分频器，分频电路将时标信号分成每秒一次的方波秒信号。“秒”信号送入计数器进行计数，并把累计的结果以“时”、“分”、“秒”的数字显示出来。“秒”的显示由两级计数器和译码器组成的60进制计数电路实现；“分”的显示电路与“秒”相同，“时”的显示由两级计数器和译码器组成的24进制计数电路来实现。所有计时结果由六位数码管显示。以上组成部分现分别介绍如下： 1 . 石英晶体振荡器 振荡器是电子钟的核心，用它产生标准频率信号，再由分频器分成“秒”时间脉冲。振荡器振荡频率的精度与稳定度基本上决定了电子钟的准确度。由于石英晶体的频率稳定度可达 10－10～10－11，输出波形近似图1 数字电子钟的原理框图 电子技术课程设计 3 3 于正弦波，可用反相器整形而得到矩形脉冲输出。所以可获得频率非常稳定的振荡信号。 数字电子钟振荡电路由石英晶体、微调电容与集成反相器等元件构成，原理图如图2 所示...
