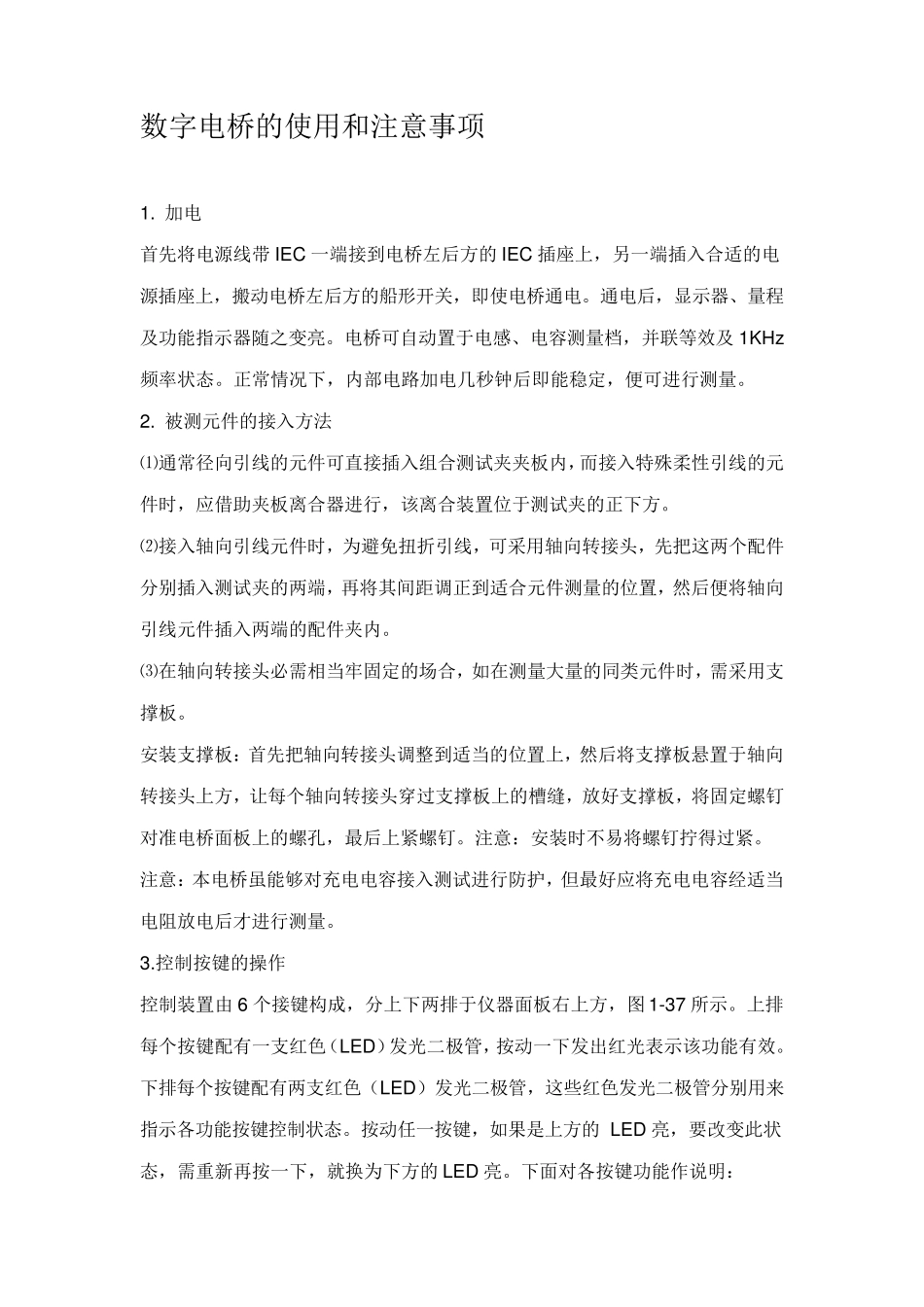

数字电桥的使用和注意事项 1
加电 首先将电源线带IEC 一端接到电桥左后方的IEC 插座上,另一端插入合适的电源插座上,搬动电桥左后方的船形开关,即使电桥通电
通电后,显示器、量程及功能指示器随之变亮
电桥可自动置于电感、电容测量档,并联等效及1KHz频率状态
正常情况下,内部电路加电几秒钟后即能稳定,便可进行测量
被测元件的接入方法 ⑴通常径向引线的元件可直接插入组合测试夹夹板内,而接入特殊柔性引线的元件时,应借助夹板离合器进行,该离合装置位于测试夹的正下方
⑵接入轴向引线元件时,为避免扭折引线,可采用轴向转接头,先把这两个配件分别插入测试夹的两端,再将其间距调正到适合元件测量的位置,然后便将轴向引线元件插入两端的配件夹内
⑶在轴向转接头必需相当牢固定的场合,如在测量大量的同类元件时,需采用支撑板
安装支撑板:首先把轴向转接头调整到适当的位置上,然后将支撑板悬置于轴向转接头上方,让每个轴向转接头穿过支撑板上的槽缝,放好支撑板,将固定螺钉对准电桥面板上的螺孔,最后上紧螺钉
注意:安装时不易将螺钉拧得过紧
注意:本电桥虽能够对充电电容接入测试进行防护,但最好应将充电电容经适当电阻放电后才进行测量
控制按键的操作 控制装置由 6 个接键构成,分上下两排于仪器面板右上方,图 1-37 所示
上排每个按键配有一支红色(LED)发光二极管,按动一下发出红光表示该功能有效
下排每个按键配有两支红色(LED)发光二极管,这些红色发光二极管分别用来指示各功能按键控制状态
按动任一按键,如果是上方的LED 亮,要改变此状态,需重新再按一下,就换为下方的LED 亮

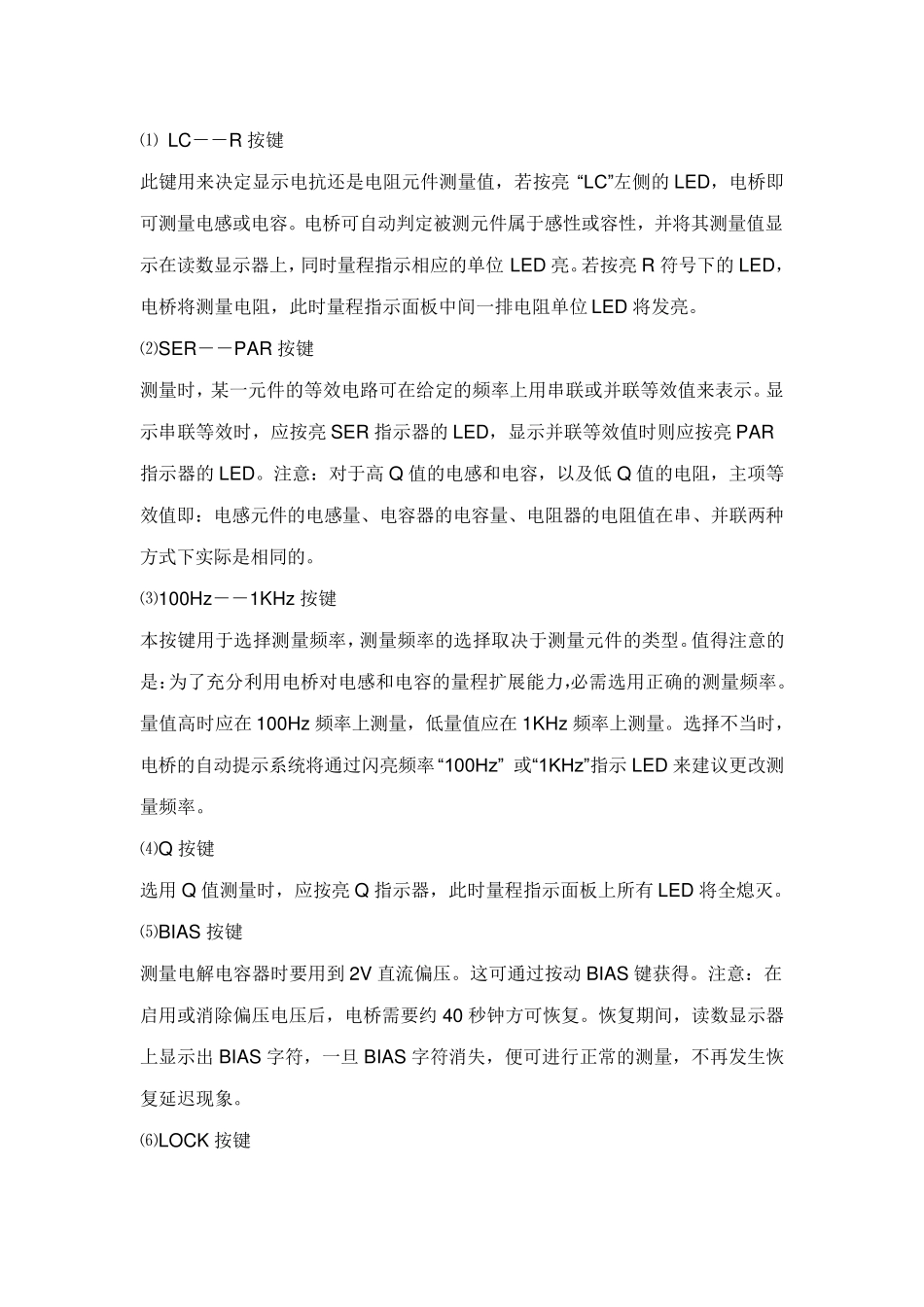

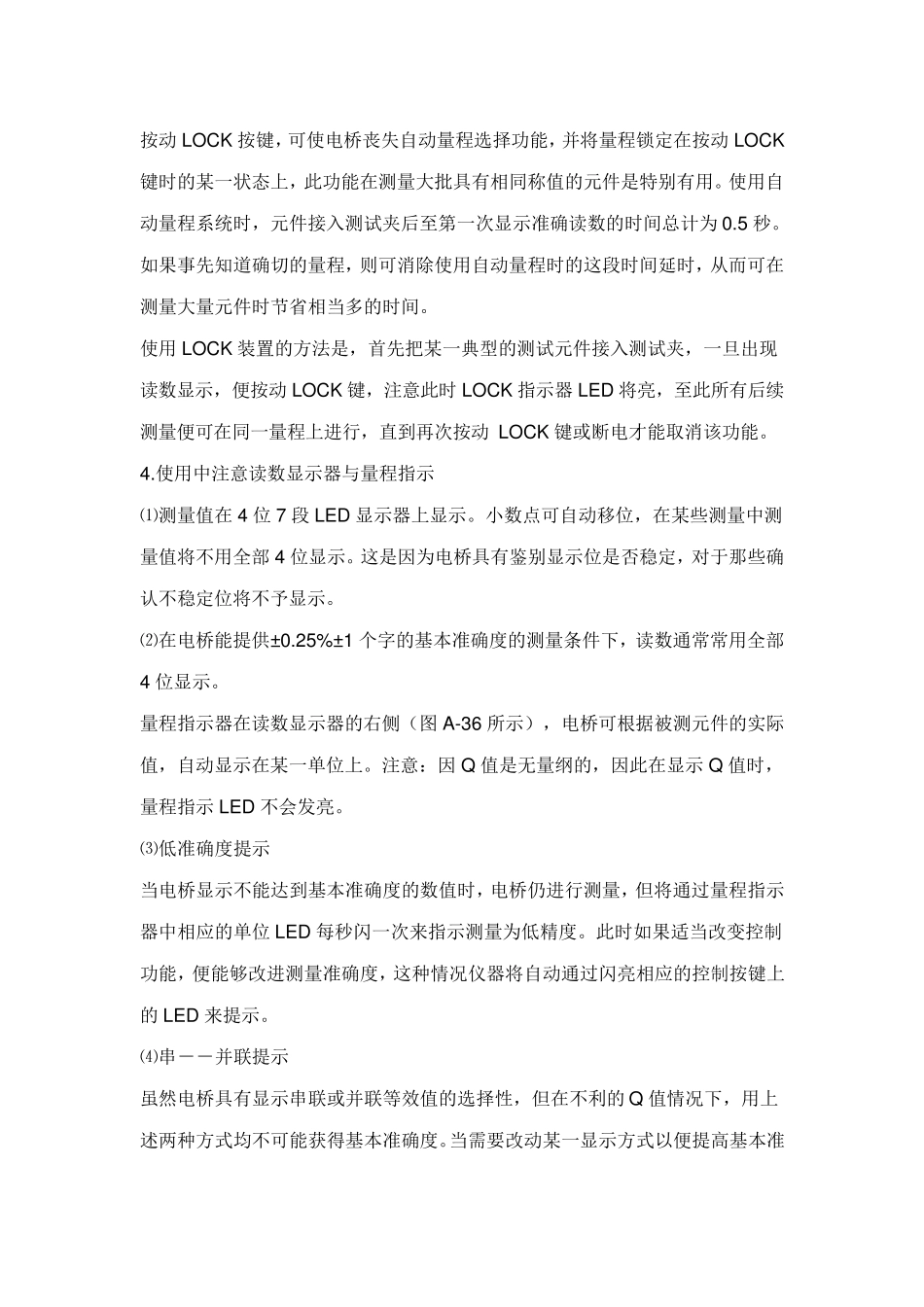

下面对各按键功能作说明: ⑴ LC--R 按键 此键用来决定显示电抗还是电阻元件测量值,若按亮 “LC”左侧的 LED,电桥即可测量电感或电容
电桥可自动判定被测元件属于感性或容性,并将其测量值显示在读数
