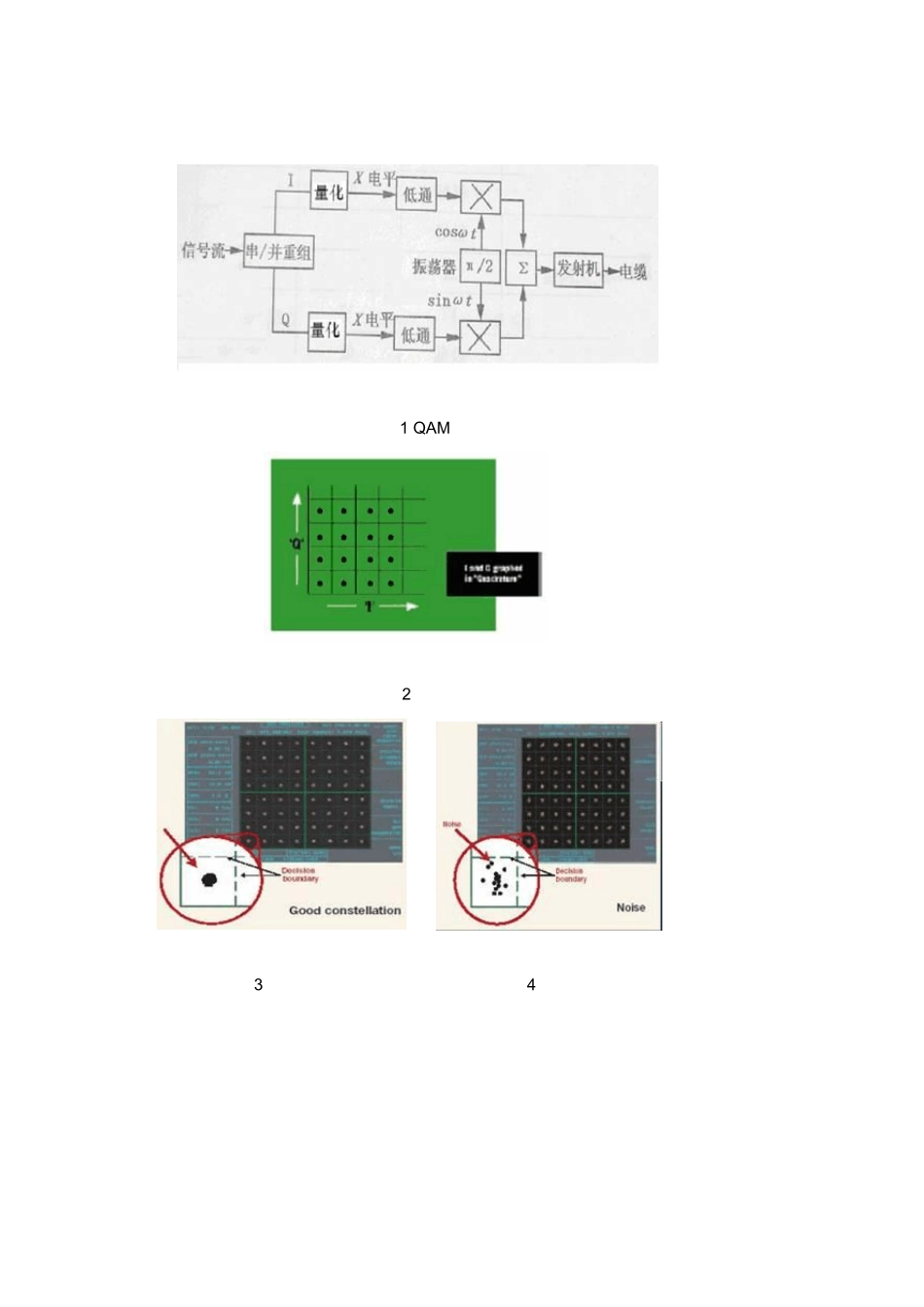

公司简介 产品一览 联系接触 行业动态 测试技术 青城茶话 数字电视 MER 及星座图剖析 向天明 深圳市浩格电子仪器有限公司经理、中国电子测量与仪器学会委员 随着数字电视的发展，人们越来越重视数字电视的质量问题，数字电视质量的好坏首先是数字电视信号的质量，因此数字电视信号的分析、测试非常重要，本文重点对数字电视信号的 MER 及星座图剖析。 1 、广义噪声 无论是模拟电视信号或者数字电视信号，它在产生和传输过程中都会受到失真、噪声、干扰等影响，不可能是非常理想的电视信号，这就要求我们对电视信号进行测量、分析。 在模拟电视信号中，这些失真、噪声、干扰会直接影响电视的图像或伴音。如噪声会使电视图像产生雪花，甚至不能收看节目；电源的交流会使图像滚动；二次差拍失真、三次差拍失真会使图像产生垂直、倾斜或水平波纹等等。因此我们将这些影响电视质量的因素，进行必要的测试，并分别规定相应的参数、限定在某一个数值上，进行测试。即有载噪比（C/N）、亨声、二次差拍失真（CSO）、三次差拍失真（CTB）等等测量参数。对于数字电视信号来说，由于它是将电视信号变成数字信号，在传输过程中是编码的脉冲信号。那么上述 的噪声、电源干扰、失真（CSO、CTB 等）都不直接影响电视信号的图像，但当它们达到足够大的电平的时侯，会造成误码，使图像有马赛克或“断线”收不到图像。此外数字电视信号对相位噪声较为敏感，而模拟电视几乎不考虑这一因素。 还得说明的是突发干扰信号，它的特点是信号幅度大，持速时间很短暂，就是一般仪器来观察它都非常困难，这对于模拟电视来说虽然它有影响，但由于人的视觉的迟钝，很难观察出来，而对于数字电视信号来说，它便易于产生误码。我们常把它称之为突发噪声，这对数字电视影响非常大，必须严格测试。 上述的这些影响电视信号质量的信号，对于数字电视信号来说它是有害的，我们称它为无用信号，或者把它们都看成噪声信号来处理，笔者建议称之为广义噪声。 2 、星座图 数字电视目前用得最多的是 DVB 标准，为分析方便起见，我们以 DVB-C标准的有线数字电视信号为例。DVB-C 采用如图 1 所示的 QAM 调制方式，当已经过编码、压缩、复用的数字信号流，经过串/并重组方框将数字信号流分成I 和 Q 两组，分别经过量化，达到不同的直流电平阶梯，再经滤波，I、Q 两路信号经同一本振混频，但相位相差 90°（Q 路是 Smωt， I 路是 Cosωt），两路再经混...
