数字电路与逻辑设计期末模拟题及答案VIP专享

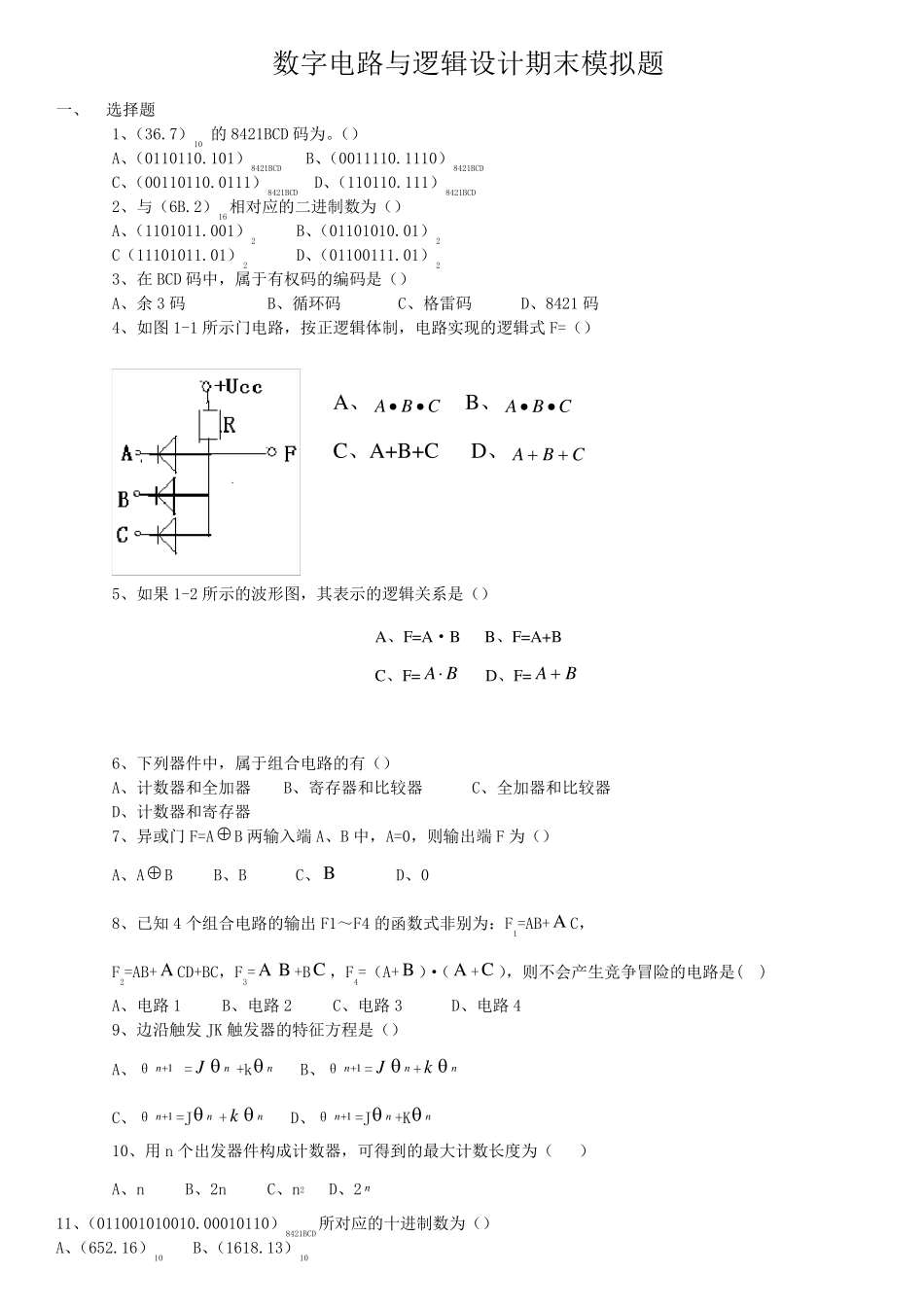

数字电路与逻辑设计期末模拟题 一、 选择题 1、（36.7）10 的8421BCD 码为。（） A、（0110110.101）8421BCD B、（0011110.1110）8421BCD C、（00110110.0111）8421BCD D、（110110.111）8421BCD 2、与（6B.2）16相对应的二进制数为（） A、（1101011.001）2 B、（01101010.01）2 C（11101011.01）2 D、（01100111.01）2 3、在BCD 码中，属于有权码的编码是（） A、余3 码 B、循环码 C、格雷码 D、8421 码 4、如图1-1 所示门电路，按正逻辑体制，电路实现的逻辑式F=（） 5、如果1-2 所示的波形图，其表示的逻辑关系是（） 6、下列器件中，属于组合电路的有（） A、计数器和全加器 B、寄存器和比较器 C、全加器和比较器 D、计数器和寄存器 7、异或门F=A B 两输入端A、B 中，A=0，则输出端F 为（） A、A B B、B C、B D、0 8、已知4 个组合电路的输出F1～F4 的函数式非别为：F1=AB+ A C， F2=AB+ A CD+BC，F3= A B +BC ，F4=（A+ B ）·（A +C ），则不会产生竞争冒险的电路是( ) A、电路1 B、电路2 C、电路3 D、电路4 9、边沿触发 JK 触发器的特征方程是（） A、θ1n = Jn+kn B、θ1n= Jn +kn C、θ1n=Jn+ kn D、θ1n=Jn +Kn 10、用 n 个出发器件构成计数器，可得到的最大计数长度为（ ） A、n B、2n C、n2 D、2 n 11、（011001010010.00010110）8421BCD所对应的十进制数为（） A、（652.16）10 B、（1618.13）10 A、CBA•• B、CBA•• C、A+B+C D、CBA A、F=A·B B、F=A+B C、F=BA D、F=BA  C、（652.13）10 D、（1618.06）10 12、八进制数（321）8对应的二进制数为（） A、（011010001）2 B、（110011）2 C、（10110111）2 D、（1101011）2 13、与（19）10相对应的余 3BCD 码是（） A、（00101100）余 3BCD B、（01001100）余 3BCD C、（00110101）余 3BCD D、（01011010）余 3BCD 14、如图 1-3 所示门电路，按正逻辑体制，电路实现的逻辑关系 F=（） A、CBA B、CBA C、A+B+C D、CBA 图 1-3 15、如图 1-4 所示的波形图表示的逻辑关系是（） A、F=BA B、F=A+B C、F=BA D、F=BA  16、已知逻辑函数的卡诺图如图 1-5 所示能实现这一函数功能的电路是（） 17、组合逻辑电路的特点是（） A、含有存储元件 B、输出、输入间有反馈通路 C、电路输出...
