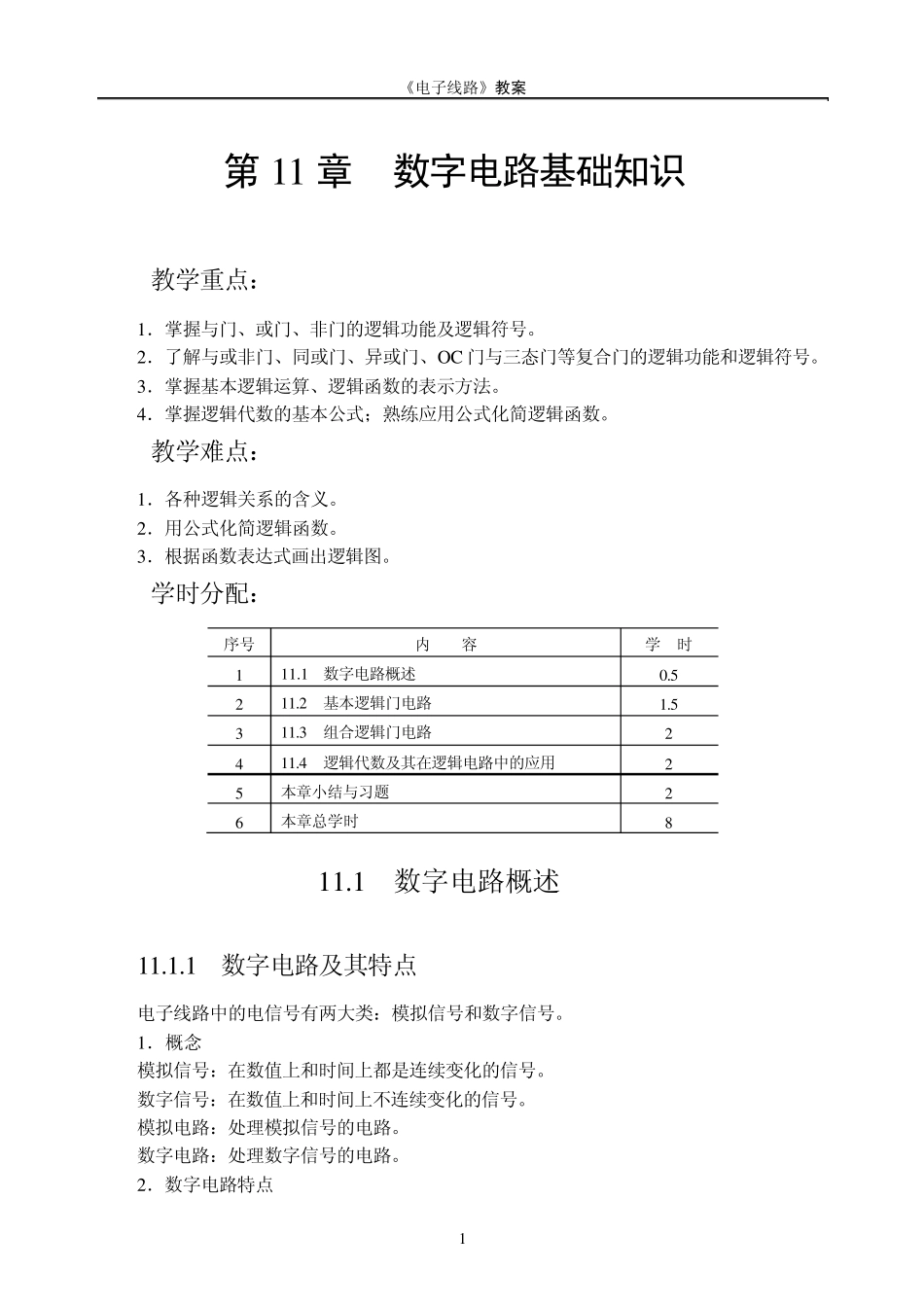

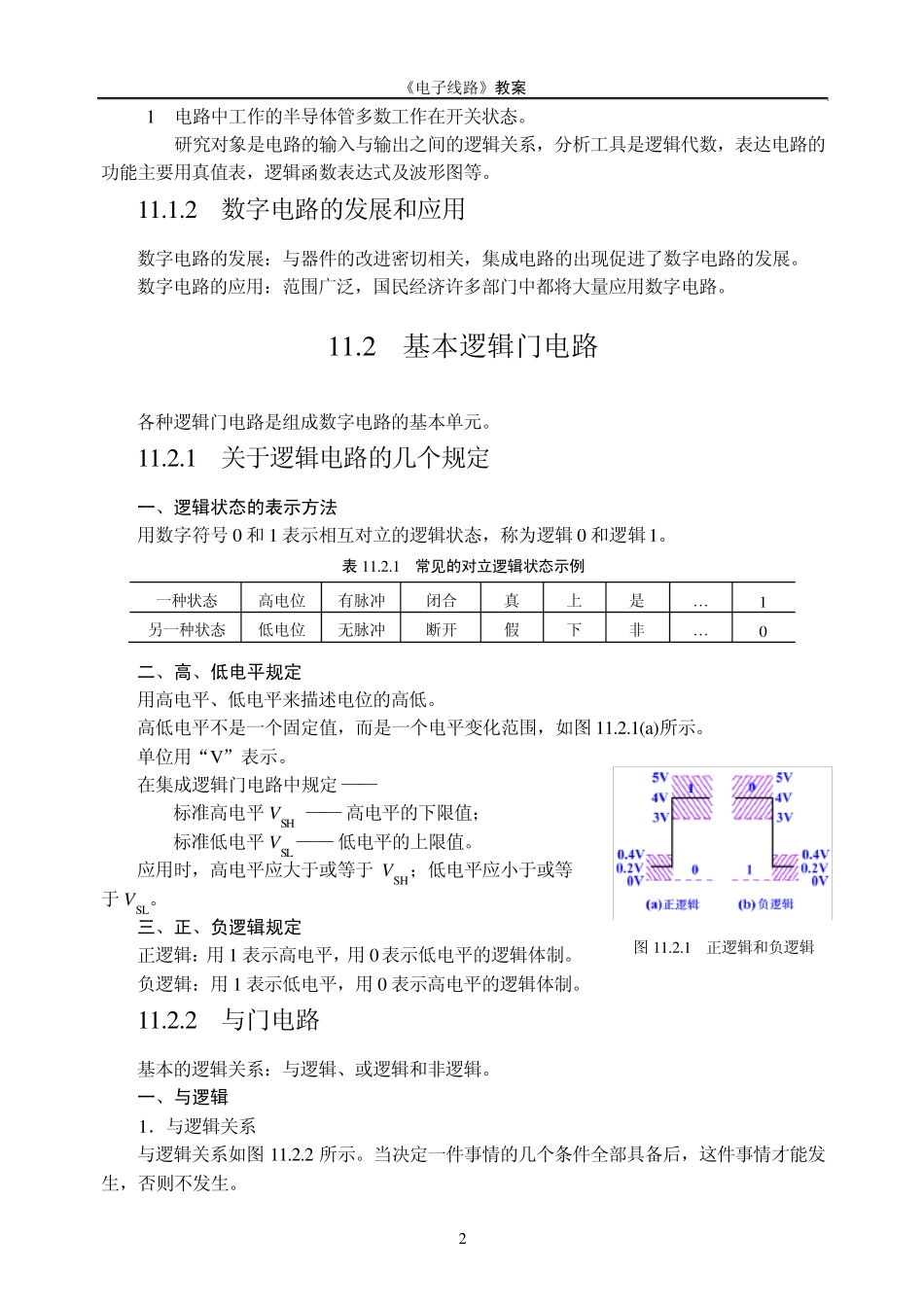

《电子线路》教案 1 第11 章 数字电路基础知识 教学重点： 1．掌握与门、或门、非门的逻辑功能及逻辑符号。 2．了解与或非门、同或门、异或门、OC 门与三态门等复合门的逻辑功能和逻辑符号。 3．掌握基本逻辑运算、逻辑函数的表示方法。 4．掌握逻辑代数的基本公式；熟练应用公式化简逻辑函数。 教学难点： 1．各种逻辑关系的含义。 2．用公式化简逻辑函数。 3．根据函数表达式画出逻辑图。 学时分配： 11.1 数字电路概述 11.1.1 数字电路及其特点 电子线路中的电信号有两大类：模拟信号和数字信号。 1．概念 模拟信号：在数值上和时间上都是连续变化的信号。 数字信号：在数值上和时间上不连续变化的信号。 模拟电路：处理模拟信号的电路。 数字电路：处理数字信号的电路。 2．数字电路特点 序号 内 容 学 时 1 11.1 数字电路概述 0.5 2 11.2 基本逻辑门电路 1.5 3 11.3 组合逻辑门电路 2 4 11.4 逻辑代数及其在逻辑电路中的应用 2 5 本章小结与习题 2 6 本章总学时 8 《电子线路》教案 2 (1) 电路中工作的半导体管多数工作在开关状态。 (2) 研究对象是电路的输入与输出之间的逻辑关系，分析工具是逻辑代数，表达电路的功能主要用真值表，逻辑函数表达式及波形图等。 11.1.2 数字电路的发展和应用 数字电路的发展：与器件的改进密切相关，集成电路的出现促进了数字电路的发展。 数字电路的应用：范围广泛，国民经济许多部门中都将大量应用数字电路。 11.2 基本逻辑门电路 各种逻辑门电路是组成数字电路的基本单元。 11.2.1 关于逻辑电路的几个规定 一、逻辑状态的表示方法 用数字符号 0 和 1 表示相互对立的逻辑状态，称为逻辑 0 和逻辑1。 表 11.2.1 常见的对立逻辑状态示例 一种状态 高电位 有脉冲 闭合 真 上 是  1 另一种状态 低电位 无脉冲 断开 假 下 非  0 二、高、低电平规定 用高电平、低电平来描述电位的高低。 高低电平不是一个固定值，而是一个电平变化范围，如图 11.2.1(a)所示。 单位用“V”表示。 在集成逻辑门电路中规定—— 标准高电平 VSH——高电平的下限值； 标准低电平 VSL——低电平的上限值。 应用时，高电平应大于或等于 VSH；低电平应小于或等于 VSL。 三、正、负逻辑规定 正逻辑：用 1 表示高电平，用 0表示低电平的逻辑体制。 负逻辑：用 1 表示低电平，用 0 表示高电平...
