数字电路复习题VIP专享

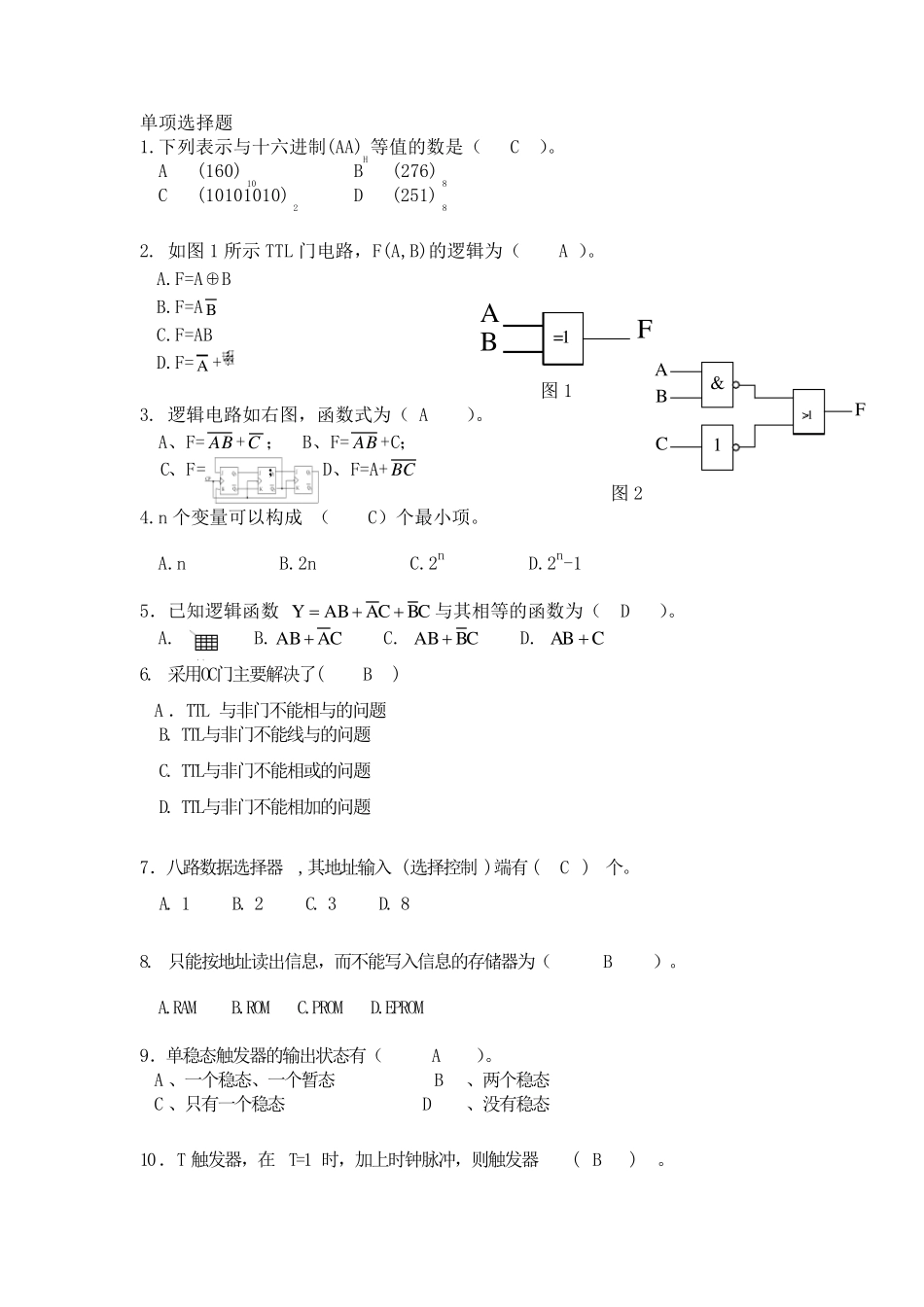

单项选择题 1.下列表示与十六进制(AA)H等值的数是（ C ）。 A (160) 10 B (276) 8 C (10101010) 2 D (251) 8 2. 如图1 所示TTL 门电路，F(A,B)的逻辑为（ A ）。 A.F=A⊕B B.F=A B C.F=AB D.F= A + 图1 3. 逻辑电路如右图，函数式为（ A ）。 A、F= AB +C ； B、F= AB +C； C、F=； D、F=A+ BC 图2 4.n 个变量可以构成 （ C）个最小项。 A.n B.2n C.2n D.2n-1 5．已知逻辑函数 CBCAABY与其相等的函数为（ D ）。 A. 0000 B.CAAB C. CBAB D. CAB  6. 采用OC门主要解决了( B ) A ．TTL 与非门不能相与的问题 B. TTL与非门不能线与的问题 C. TTL与非门不能相或的问题 D. TTL与非门不能相加的问题 7．八路数据选择器 ,其地址输入 (选择控制)端有( C ) 个。 A. 1 B. 2 C. 3 D. 8 8. 只能按地址读出信息，而不能写入信息的存储器为（ B ）。 A.RAM B.ROM C.PROM D.EPROM 9．单稳态触发器的输出状态有（ A ）。 A 、一个稳态、一个暂态 B、两个稳态 C 、只有一个稳态 D、没有稳态 10．T 触发器，在 T=1 时，加上时钟脉冲，则触发器 ( B )。 =1ABF&1>1ABCFA．保持原态 B. 翻转 C.置1 D. 置0 填空题 1．将八进制(123)8数转换为等值的十六进制数是___（53）H____________。 2．写出二进制数（-1001）2的原码和补码_______11001____、_10111___________。 3．集电极开路门的输出端____可以_____直接相连，以实现线与逻辑关系。 4．存储容量为4K×8 位的RAM 存储器，其地址线为___12________ 条、数据线为_________8___ 条。 5．两输入同或门输入为01 时，则输出为___0__________ 。 6．组合逻辑电路的输出只与当时的____当前_________状态有关，而与电路_________之 前 _____的输入 状 态无 关。它 的基 本 单 元 电路是___逻辑门____________。 7.常用逻辑门电路的真值表如表1 所示，则 F1 、F2 、F3 分别属于何种常用逻辑门。 表 1 A B F1 F2 F3 0 0 1 1 0 0 1 0 1 1 1 0 0 1 1 1 1 1 0 1 F1_____同或门____________ ；F2____与非门____________ ； F3______或门____________ 。 8 ．A/D 转换是将模 拟 信 号 转换为数字 信 号 ，转换过 程 有 __ 采 样______________,___ 保持____________,___ 量化 __________,_____ 编 码___...
