数字跑表设计

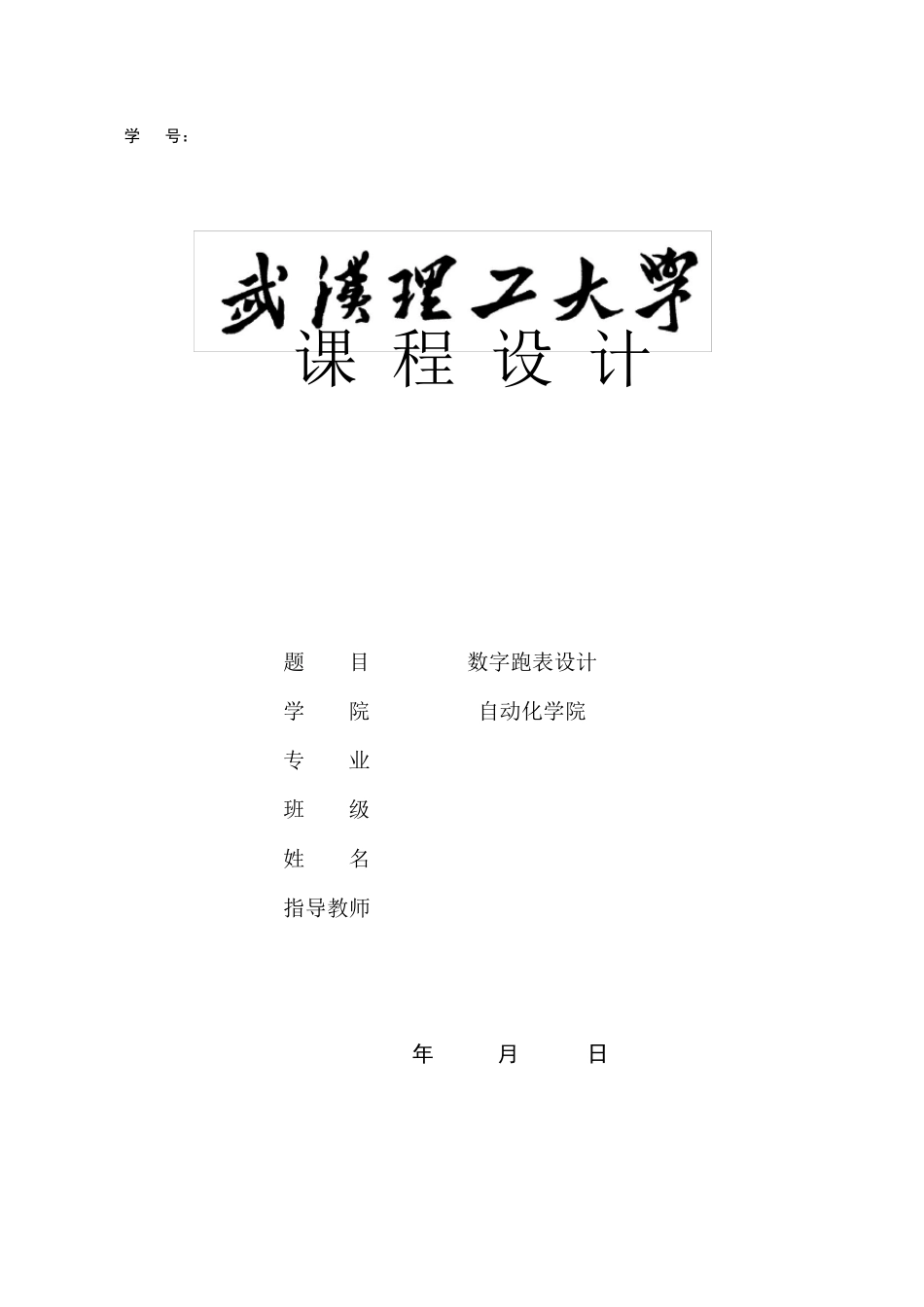

数字跑表设计_第1页
1/27

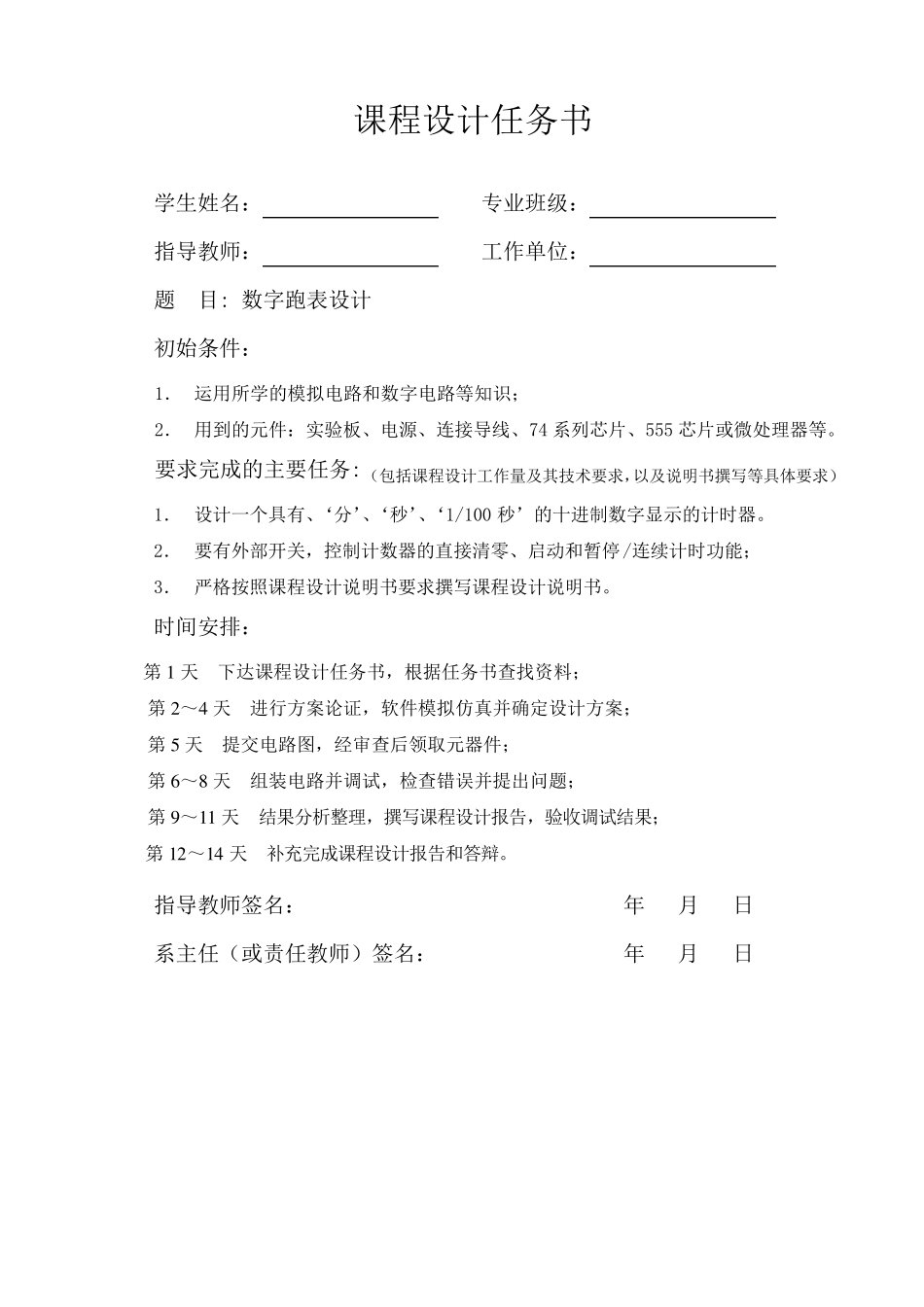

数字跑表设计_第2页
2/27

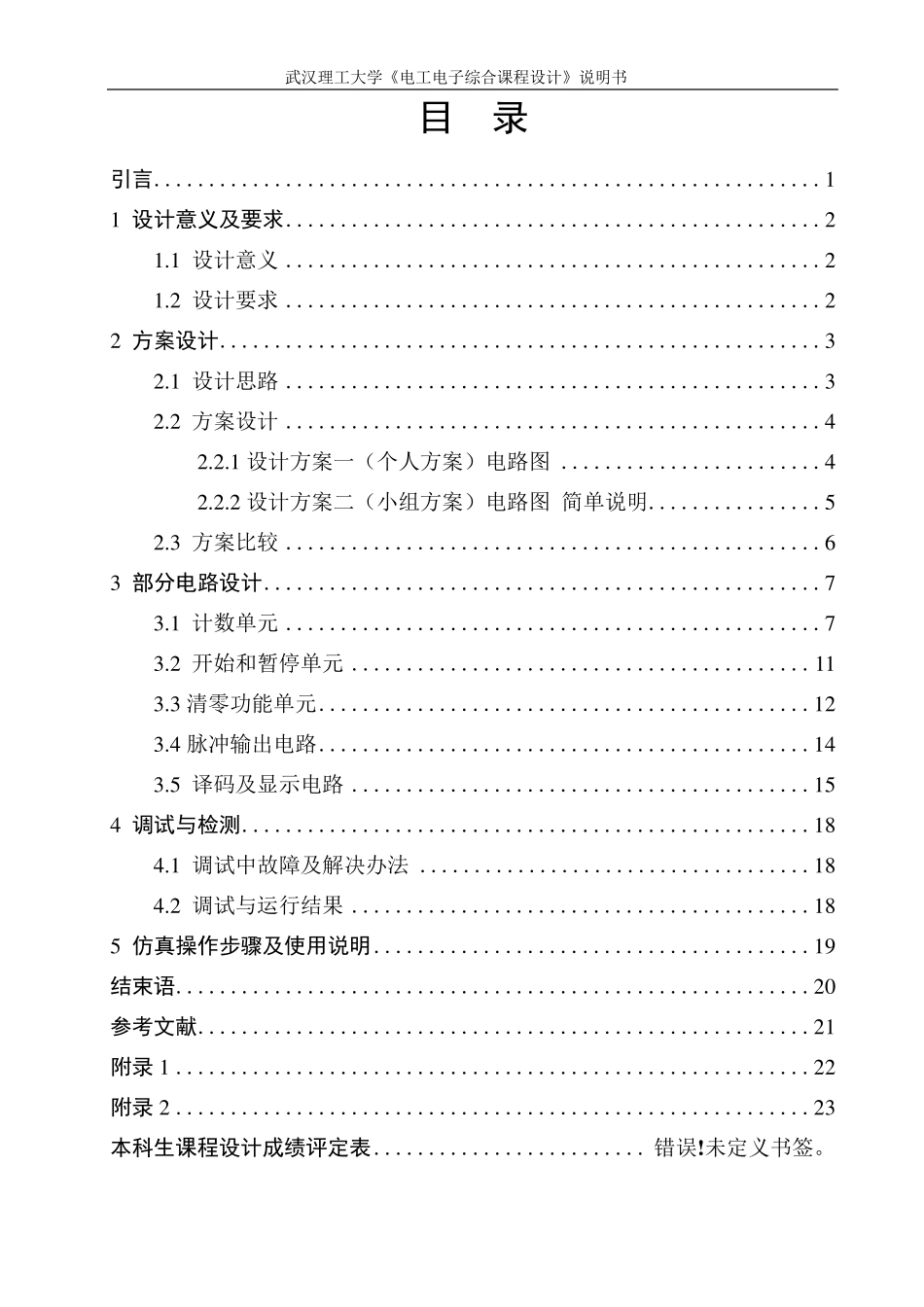

数字跑表设计_第3页
3/27
学 号: 课 程 设 计 题 目 数字跑表设计 学 院 自动化学院 专 业 班 级 姓 名 指导教师 年 月 日 课程设计任务书 学生姓名: 专业班级: 指导教师: 工作单位: 题 目: 数字跑表设计 初始条件: 1. 运用所学的模拟电路和数字电路等知识; 2. 用到的元件:实验板、电源、连接导线、74 系列芯片、555 芯片或微处理器等。 要求完成的主要任务: (包括课程设计工作量及其技术要求,以及说明书撰写等具体要求) 1. 设计一个具有、‘分’、‘秒’、‘1/100 秒’的十进制数字显示的计时器。 2. 要有外部开关,控制计数器的直接清零、启动和暂停/连续计时功能; 3. 严格按照课程设计说明书要求撰写课程设计说明书。 时间安排: 第 1 天 下达课程设计任务书,根据任务书查找资料; 第 2 ~4 天 进行方案论证,软件模拟仿真并确定设计方案; 第 5 天 提交电路图,经审查后领取元器件; 第 6 ~8 天 组装电路并调试,检查错 误 并提出 问 题; 第 9 ~1 1 天 结 果 分析 整 理,撰写课程设计报 告 ,验收 调试结 果 ; 第 1 2 ~1 4 天 补 充 完成课程设计报 告 和答 辩 。 指导教师签 名: 年 月 日 系主任(或责 任教师)签 名: 年 月 日 武汉理工大学《电工电子综合课程设计》说明书 目 录 引言 ............................................................. 1 1 设计意义及要求 ................................................. 2 1 .1 设计意义 ................................................. 2 1 .2 设计要求 ................................................. 2 2 方案设计 ....................................................... 3 2 .1 设计思路 ................................................. 3 2 .2 方案设计 ................................................. 4 2 .2 .1 设计方案一(个人方案)电路图 ........................ 4 2 .2 .2 设计方案二(小组方案)电路图 简单说明 ................ 5 2 .3 方案比较 ................................................. 6 3 部分电路设计 ................................................... 7 3 .1 计数单元 ................................................. 7 3 .2 开始和暂...
