数字音频整形同轴输出电路

数字音频整形同轴输出电路_第1页
1/6
数字音频整形同轴输出电路_第2页
2/6
数字音频整形同轴输出电路_第3页
3/6

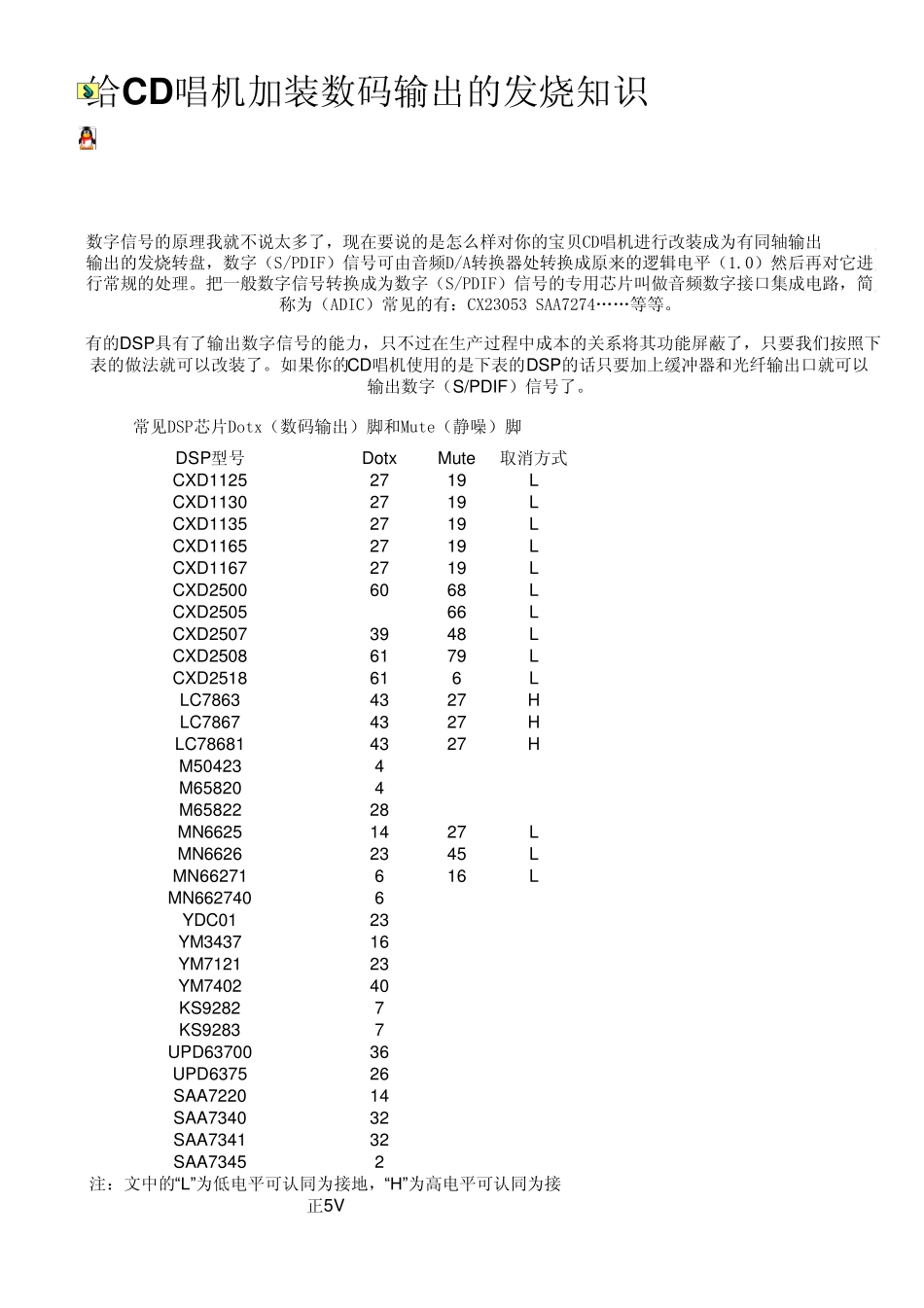

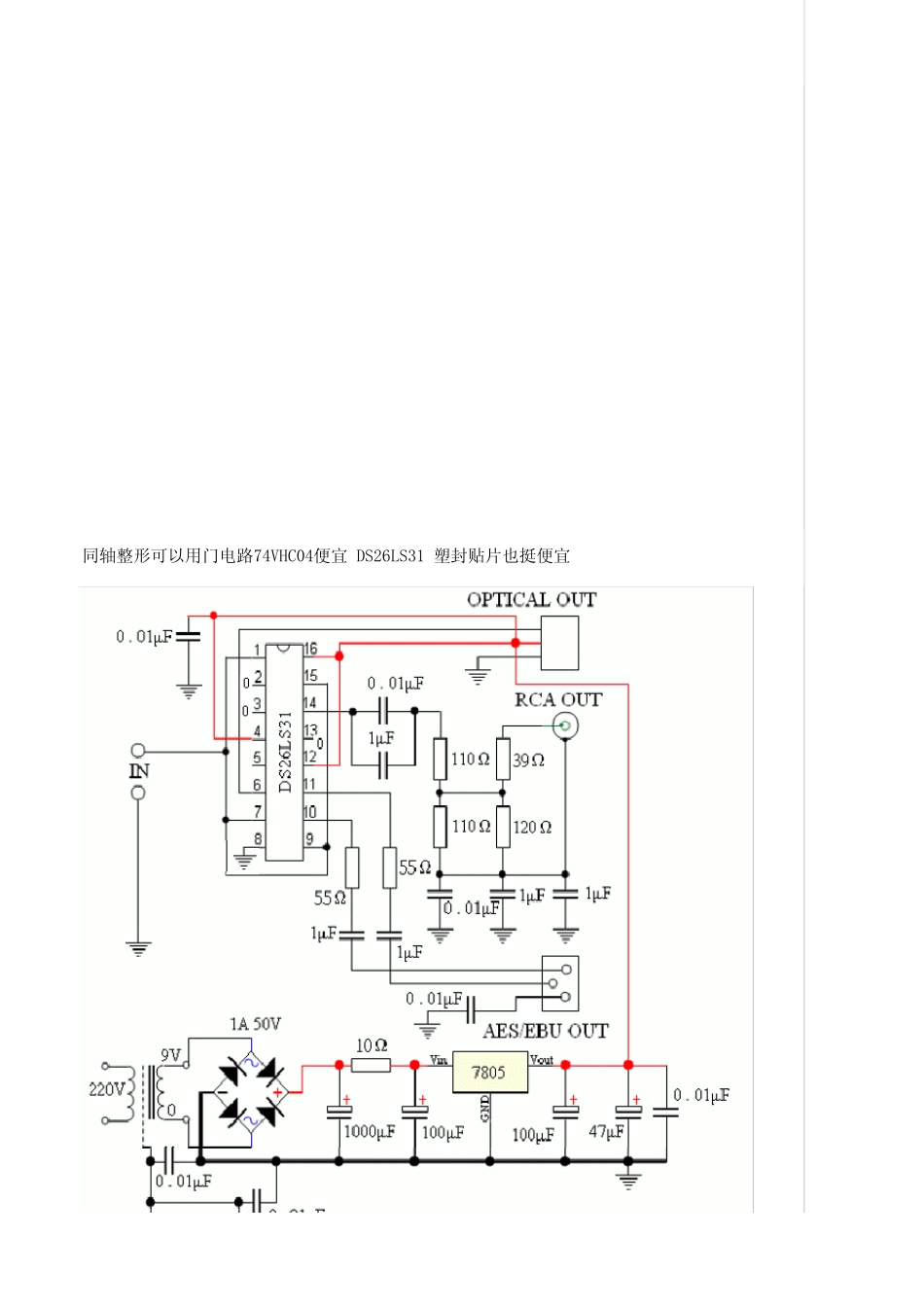

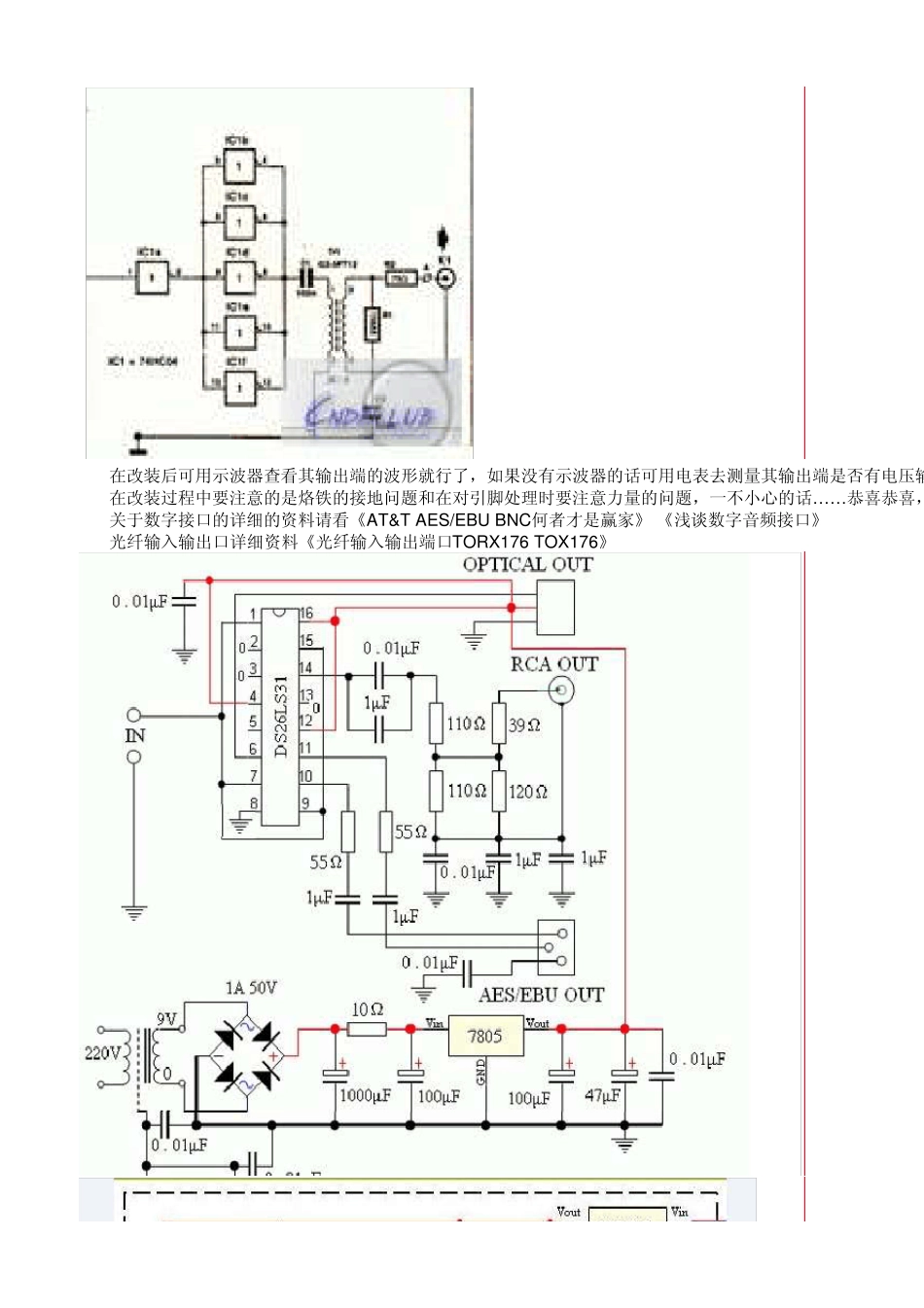

给 CD唱 机 加 装 数 码 输 出 的 发 烧 知 识DSP型 号DotxMute取 消 方 式CXD11252719LCXD11302719LCXD11352719LCXD11652719LCXD11672719LCXD25006068LCXD250566LCXD25073948LCXD25086179LCXD2518616LLC78634327HLC78674327HLC786814327HM504234M658204M6582228MN66251427LMN66262345LMN66271616LMN6627406YDC0123YM343716YM712123YM740240KS92827KS92837UPD6370036UPD637526SAA722014SAA734032SAA734132SAA73452常 见 DSP芯 片 Dotx( 数 码 输 出 ) 脚 和 Mute( 静 噪 ) 脚注 : 文 中 的 “L”为 低 电 平 可 认 同 为 接 地 , “H”为 高 电 平 可 认 同 为 接正 5V有 的 DSP具 有 了 输 出 数 字 信 号 的 能 力 , 只 不 过 在 生 产 过 程 中 成 本 的 关 系 将 其 功 能 屏 蔽 了 , 只 要 我 们 按 照 下表 的 做 法 就 可 以 改 装 了 。 如 果 你 的 CD唱 机 使 用 的 是 下 表 的 DSP的 话 只 要 加 上 缓 冲 器 和 光 纤 输 出 口 就 可 以输 出 数 字 ( S/PDIF) 信 号 了 。数 字 信 号 的 原 理 我 就 不 说 太 多 了 , 现 在 要 说 的 是 怎 么 样 对 你 的 宝 贝 CD唱 机 进 行 改 装 成 为 有 同 轴 输 出输 出 的 发 烧 转 盘 , 数 字 ( S/PDIF) 信 号 可 由 音 频 D/A转 换 器 处 转 换 成 原 来 的 逻 辑 电 平 ( 1.0) 然 后 再 对 它 进行 常 规 的 处 理 。 把 一 般数 字 信 号 转 换 成 为 数 字 ( S/PDIF) 信 号 的 专用 芯 片 叫做 音 频 数 字 接 口 集成 电 路, 简称为 ( ADIC) 常 见 的 有 : CX23053 SAA7274……等等。在改装后可用示波器查看其输出端的波形就行了,如果没有示波器的话可用电表去测量其输出端是否有电压输在改装过程中要注意的是烙铁的接地问题和在对引脚处理时要注意力量的问题,一不小心的话……恭喜恭喜,关于数字接口的详细的资料请看《AT&T AES/EBU BNC何者才是赢家》 《浅谈数字音频接口》光纤输入输出口详细资料《光纤输入输出端口TORX176 TOX176》同轴整形可以用门电路74VHC04便宜 DS26LS31 塑封贴片也挺便宜了,只要我们按照下和光纤输出口就可以轴输出和光纤(1.0)然后再对它进字接口集成电路,简输出端是否有电压输出,如果有的话就成功了。一不小心的话……恭喜恭喜,你就成为本文的受害者了。字音频接口》
