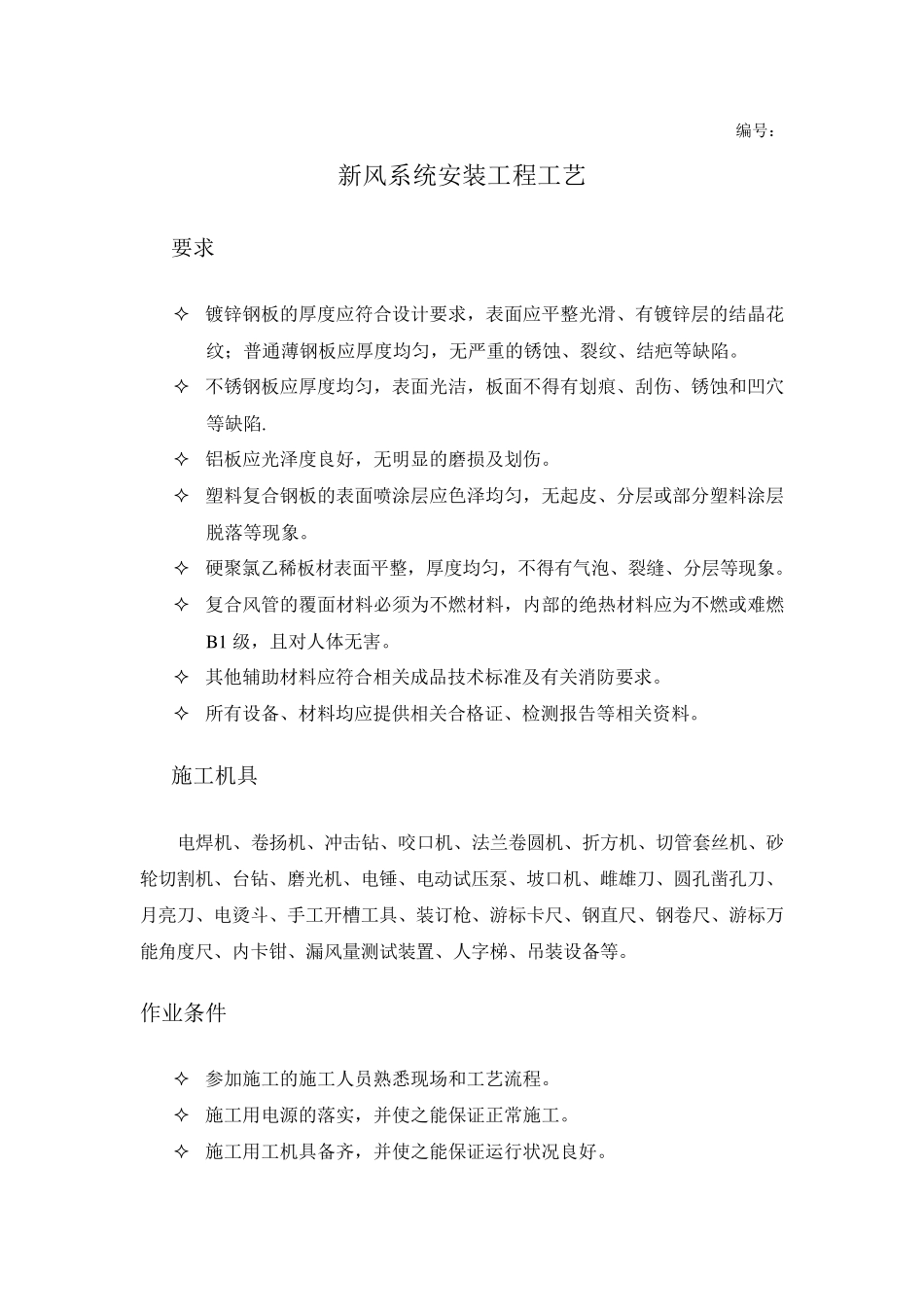

编号： 新风系统安装工程工艺 要求 镀锌钢板的厚度应符合设计要求，表面应平整光滑、有镀锌层的结晶花纹；普通薄钢板应厚度均匀，无严重的锈蚀、裂纹、结疤等缺陷。 不锈钢板应厚度均匀，表面光洁，板面不得有划痕、刮伤、锈蚀和凹穴等缺陷. 铝板应光泽度良好，无明显的磨损及划伤。 塑料复合钢板的表面喷涂层应色泽均匀，无起皮、分层或部分塑料涂层脱落等现象。 硬聚氯乙稀板材表面平整，厚度均匀，不得有气泡、裂缝、分层等现象。 复合风管的覆面材料必须为不燃材料，内部的绝热材料应为不燃或难燃 B 1 级，且对人体无害。 其他辅助材料应符合相关成品技术标准及有关消防要求。 所有设备、材料均应提供相关合格证、检测报告等相关资料。 施工机具 电焊机、卷扬机、冲击钻、咬口机、法兰卷圆机、折方机、切管套丝机、砂轮切割机、台钻、磨光机、电锤、电动试压泵、坡口机、雌雄刀、圆孔凿孔刀、月亮刀、电烫斗、手工开槽工具、装订枪、游标卡尺、钢直尺、钢卷尺、游标万能角度尺、内卡钳、漏风量测试装置、人字梯、吊装设备等。 作业条件 参加施工的施工人员熟悉现场和工艺流程。 施工用电源的落实，并使之能保证正常施工。 施工用工机具备齐，并使之能保证运行状况良好。 施工图纸、技术资料准备齐全； 所用材料、设备报验完毕； 做好安全、技术交底及培训； 操作工艺 工艺流程： 主机吊装——吊杆制作安装——风管制作——风管安装——风口安装——成品保护 主机安装 1、按照施工图纸，确定好主机的位置。 2、根据主机的外形尺寸，制作主机的固定支架，且主机顶端必须留出 5cm 的操作空间。并刷两遍防锈漆进行防锈处理。 3、主机与固定支架固定时，中间要采用橡胶防震垫作减震处理。用水平尺校准主机水平平衡，无扭曲、无倾斜。 4、在通风主机安装位置附近应留有足够的空间，以便于维修和保养；新风机附近应留有 450×450 的检修口一只，检修口预留位置应便于检修，上方无遮挡； 5、根据通风主机的电动机功率、电压，进行电源线的配置。电源应独立供给，接线应正确、坚固，并有良好接地；电源线应绝缘良好 ,不得裸露在外面；通风主机应有独立的控制装置。接线必须正确、牢固，并有良好的接地。 6、主机位置必须预留 220V 电源，电源线选用1m2 的塑铜线。 吊杆的制作和安装： 根据规范的要求，对不同规格的风管采用不同大小的支吊架。...
