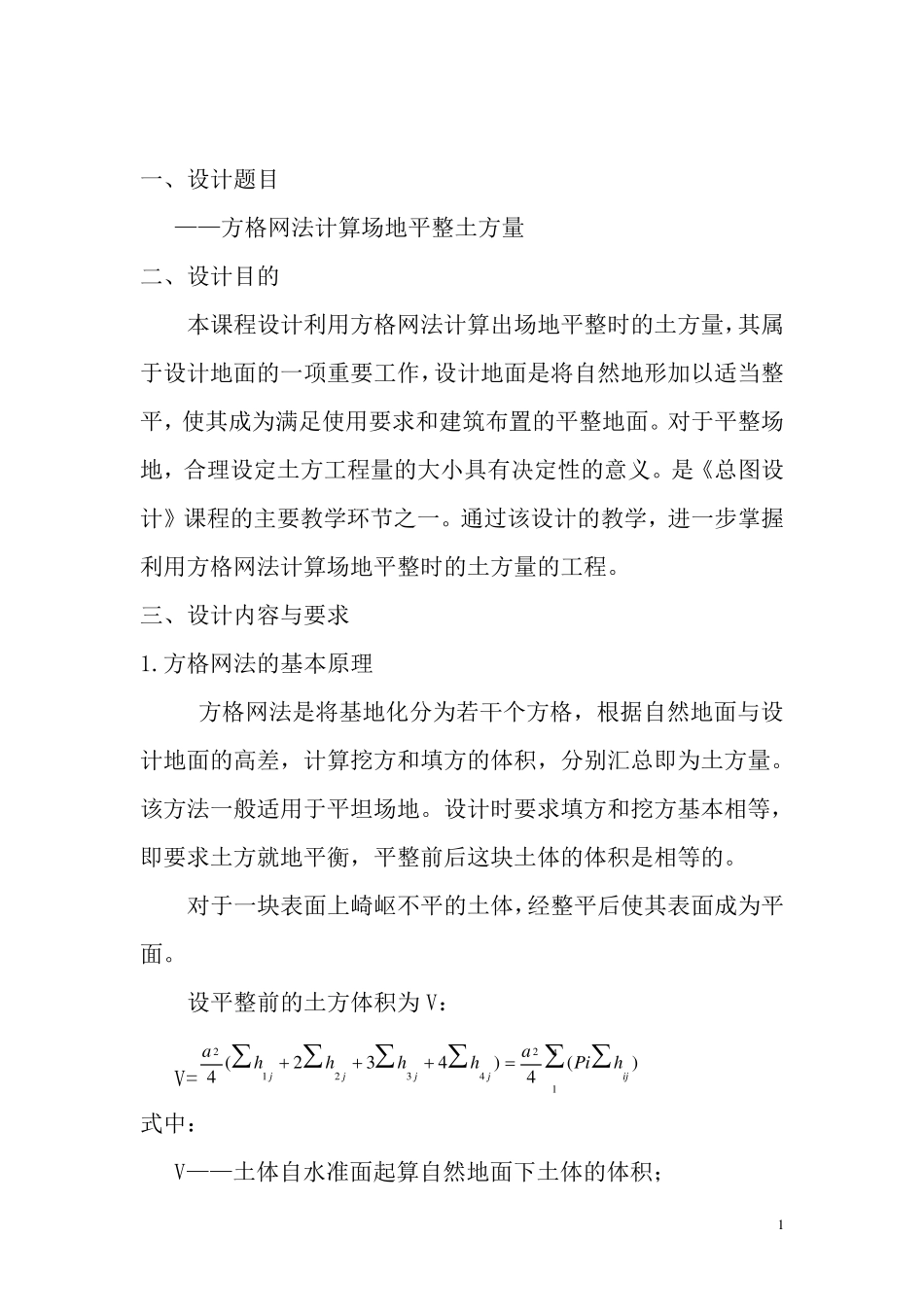

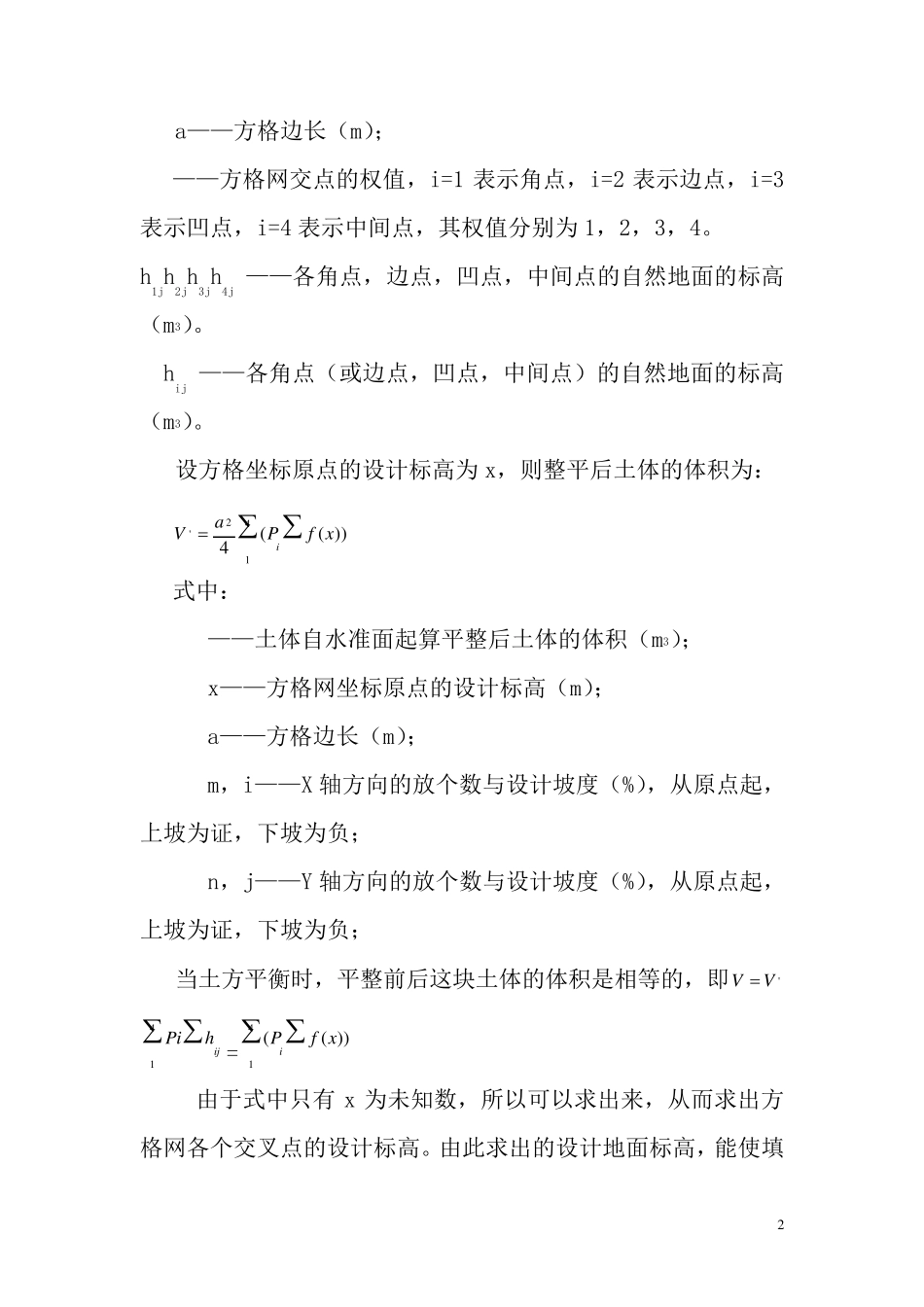

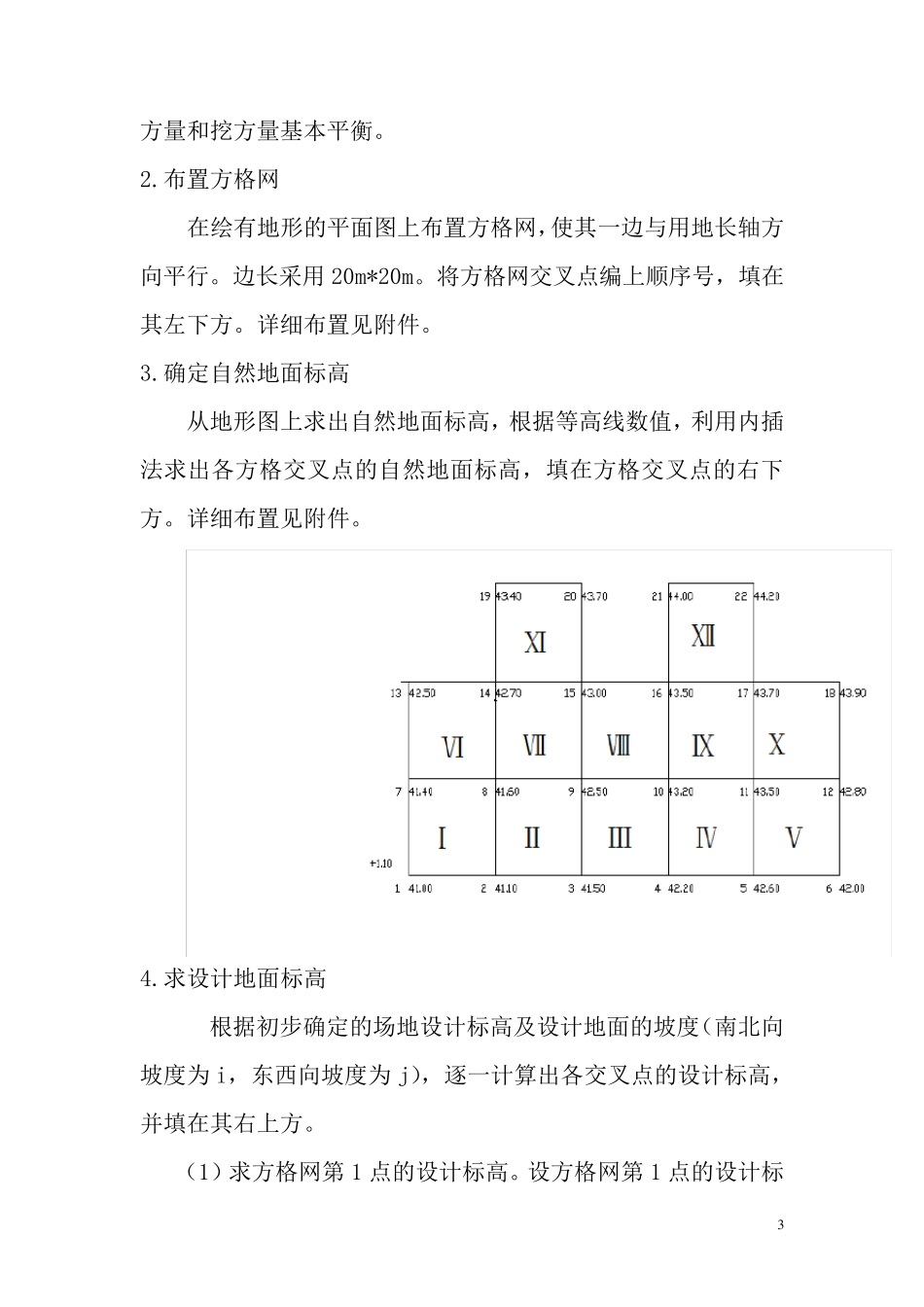

1 一、设计题目 ——方格网法计算场地平整土方量 二、设计目的 本课程设计利用方格网法计算出场地平整时的土方量,其属于设计地面的一项重要工作,设计地面是将自然地形加以适当整平,使其成为满足使用要求和建筑布置的平整地面。对于平整场地,合理设定土方工程量的大小具有决定性的意义。是《总图设计》课程的主要教学环节之一。通过该设计的教学,进一步掌握利用方格网法计算场地平整时的土方量的工程。 三、设计内容与要求 1.方格网法的基本原理 方格网法是将基地化分为若干个方格,根据自然地面与设计地面的高差,计算挖方和填方的体积,分别汇总即为土方量。该方法一般适用于平坦场地。设计时要求填方和挖方基本相等,即要求土方就地平衡,平整前后这块土体的体积是相等的。 对于一块表面上崎岖不平的土体,经整平后使其表面成为平面。 设平整前的土方体积为 V: V=)(4)432(441243212ijjjjjhPiahhhha 式中: V——土体自水准面起算自然地面下土体的体积; 2 a——方格边长(m); ——方格网交点的权值,i=1 表示角点,i=2 表示边点,i=3表示凹点,i=4 表示中间点,其权值分别为 1,2,3,4。 h1jh2jh3jh4j ——各角点,边点,凹点,中间点的自然地面的标高(m3)。 hij ——各角点(或边点,凹点,中间点)的自然地面的标高(m3)。 设方格坐标原点的设计标高为 x,则整平后土体的体积为: 412'))((4xfPaVi 式中: ——土体自水准面起算平整后土体的体积(m3); x——方格网坐标原点的设计标高(m); a——方格边长(m); m,i——X 轴方向的放个数与设计坡度(%),从原点起,上坡为证,下坡为负; n,j——Y 轴方向的放个数与设计坡度(%),从原点起,上坡为证,下坡为负; 当土方平衡时,平整前后这块土体的体积是相等的,即'VV 41ijhPi=41))((xfPi 由于式中只有 x 为未知数,所以可以求出来,从而求出方格网各个交叉点的设计标高。由此求出的设计地面标高,能使填 3 方量和挖方量基本平衡。 2.布置方格网 在绘有地形的平面图上布置方格网,使其一边与用地长轴方向平行。边长采用 20m*20m。将方格网交叉点编上顺序号,填在其左下方。详细布置见附件。 3.确定自然地面标高 从地形图上求出自然地面标高,根据等高线数值,利用内插法求出各方格交叉点的自然地面标高,填在方格交叉点的右下方。详细布置见附件。 4.求设计地面标高 根据初步确...
