施工供水管道焊缝无损检测施工方案

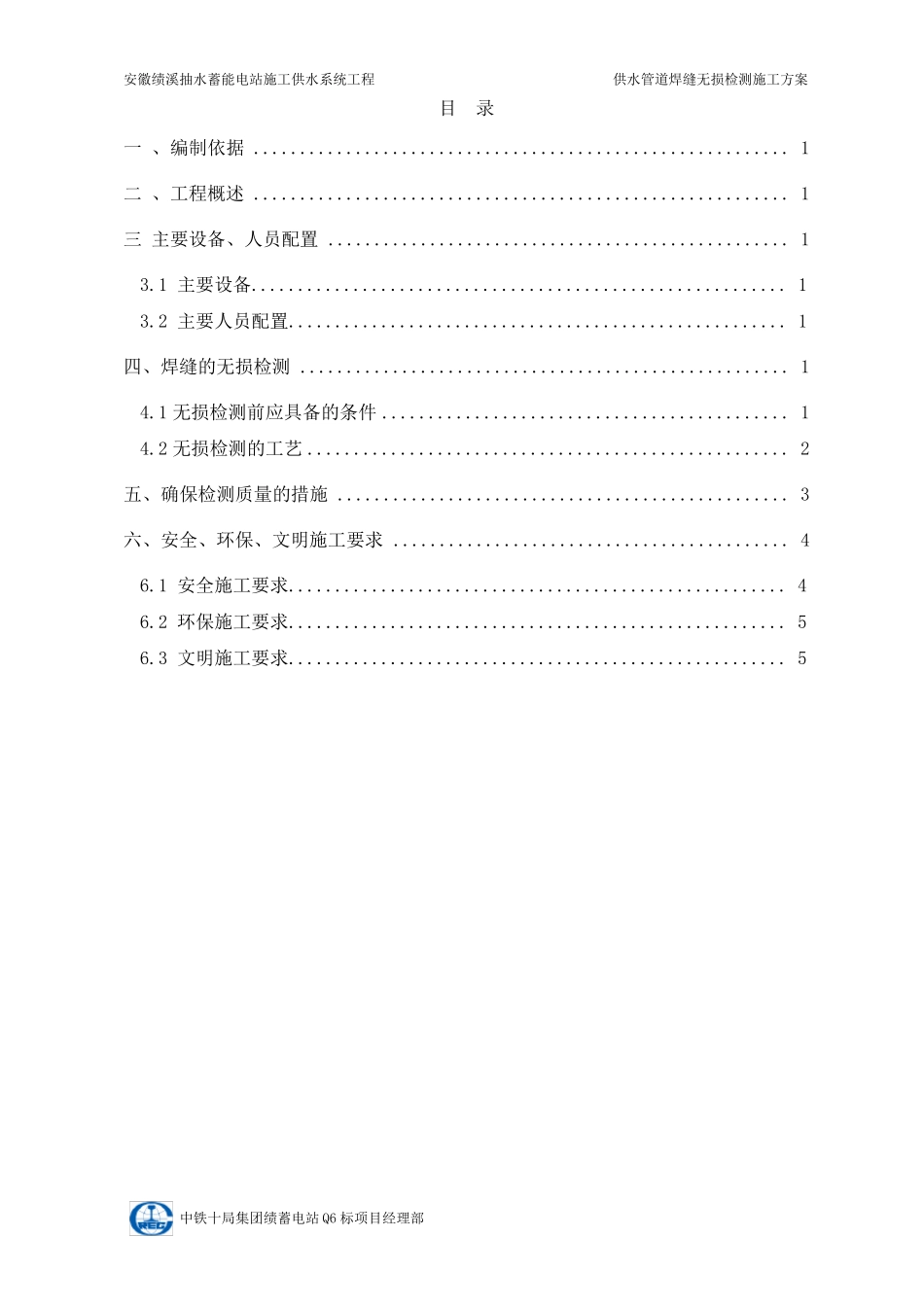

安徽绩溪抽水蓄能电站施工供水系统工程 供水管道焊缝无损检测施工方案 中铁十局集团绩蓄电站Q6 标项目经理部 目 录 一 、编制依据 .......................................................... 1 二 、工程概述 .......................................................... 1 三 主要设备、人员配置 .................................................. 1 3.1 主要设备.......................................................... 1 3.2 主要人员配置...................................................... 1 四、焊缝的无损检测 ..................................................... 1 4.1 无损检测前应具备的条件 ............................................ 1 4.2 无损检测的工艺 .................................................... 2 五、确保检测质量的措施 ................................................. 3 六、安全、环保、文明施工要求 ........................................... 4 6.1 安全施工要求...................................................... 4 6.2 环保施工要求...................................................... 5 6.3 文明施工要求...................................................... 5 安徽绩溪抽水蓄能电站施工供水系统工程 供水管道焊缝无损检测施工方案 中铁十局集团绩蓄电站Q6 标项目经理部 1 供水管道焊缝无损检验施工方案 一 、编制依据 1、施工供水系统设计施工图纸。 2、GB50235-2010《工业金属管道工程施工规范》。 二 、工程概述 本工程施工供水管道主要供应主体工程施工用水、业主及承包商营地等生活用水。施工供水系统设计总供水能力为 440m3/h，其中上库区施工供水能力为 180m3/h，下库区施工供水能力为 200m3/h，营地生活供水能力约 60m3/h。丰水季节一般从赤石坑水池中直接取水。赤石坑取水泵站设有两组水泵，一组水泵供水至业主营地及承包商营地作生活水源；另一组水泵供水至 1 号水池。电站建成后该取水泵站改建成业主营地生活用水的永久取水泵房。1 号水池为施工供水工程的中心水池，水池容量 1000t，供工程所有施工用水取用。上库区施工用水由三级加压泵站逐级加压提供，一级加压泵站从 1 号水池中取水，并经新建的部分输水管道（DN200 无缝钢管）和利用原有小水电引水钢管（DN350）...
