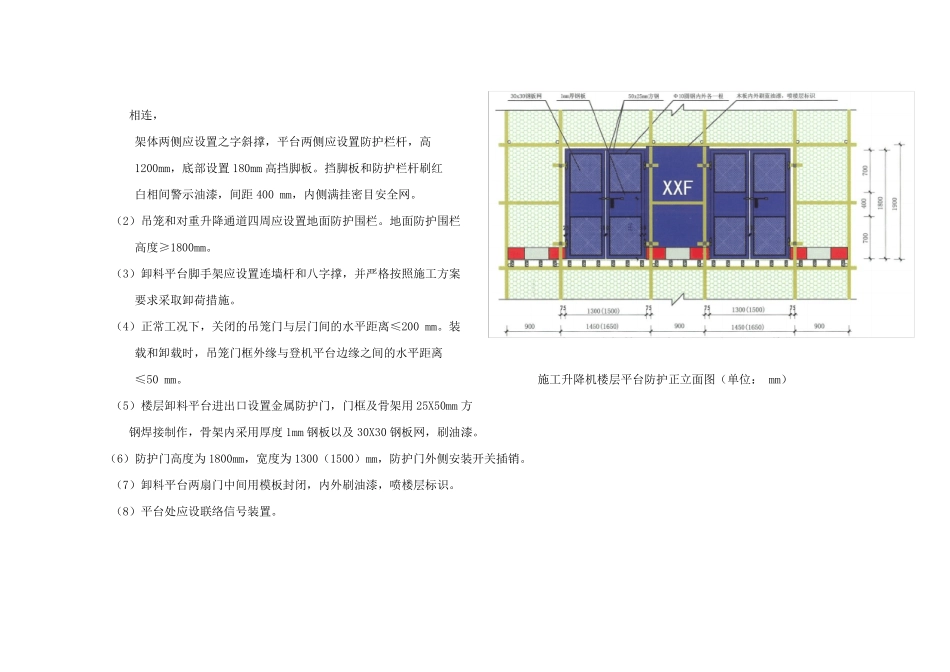

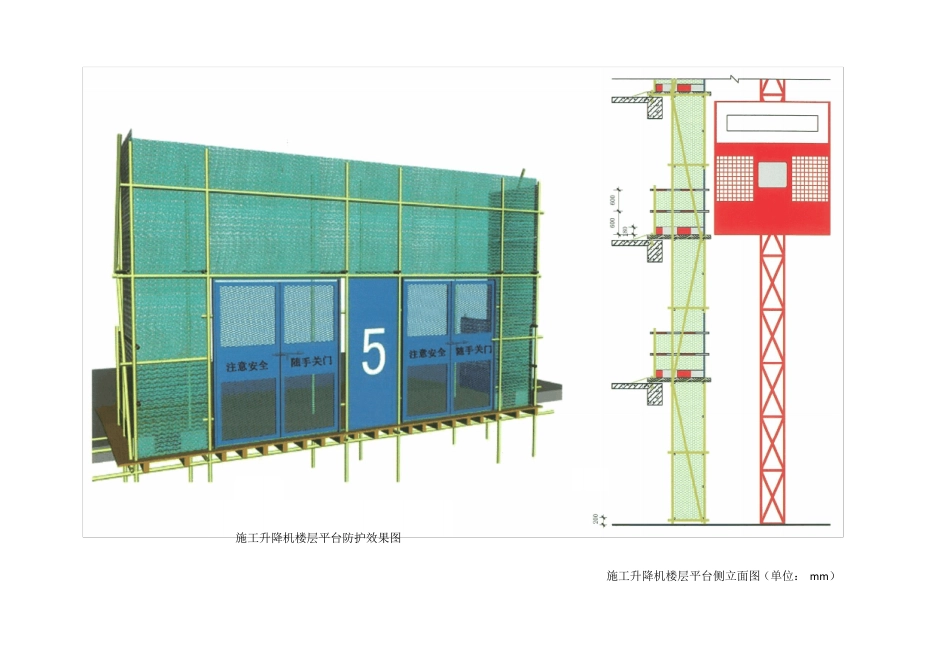

施工升降机安全标准化 1、 进料口防护棚 施工升降机底层吊笼入口处需搭设进料口防护棚，采用 φ48X3.5 钢管搭设，长度不小于 3m（根据建筑物高度确定坠落半径）。防护棚采用双层防护，两层之间距离为 600mm，顶层铺脚手板，下层铺 50X100 木枋@350,上钉 18mm 后木胶合板；；顶层设置防护栏杆，设两道水平杆，栏杆刷间距为400mm 红白相间的警示油漆，两侧立杆应设置八字撑，并满挂密目安全网。所有水平杆控制伸出扣件外长度一致且不小于 100mm，进口处两侧应搭设钢管立柱（600X600mm），应张挂安全警示标志牌和安全宣传标语。 2、卸料平台 （1）施工升降机卸料平台架体应单独搭设，不能与外脚手架进料口防护棚示意图（单位： m m ） 相连， 架体两侧应设置之字斜撑，平台两侧应设置防护栏杆，高 1200mm，底部设置180mm 高挡脚板。挡脚板和防护栏杆刷红 白相间警示油漆，间距400 mm，内侧满挂密目安全网。 （2）吊笼和对重升降通道四周应设置地面防护围栏。地面防护围栏 高度≥1800mm。 （3）卸料平台脚手架应设置连墙杆和八字撑，并严格按照施工方案 要求采取卸荷措施。 （4）正常工况下，关闭的吊笼门与层门间的水平距离≤200 mm。装 载和卸载时，吊笼门框外缘与登机平台边缘之间的水平距离 ≤50 mm。 施工升降机楼层平台防护正立面图（单位： mm） （5）楼层卸料平台进出口设置金属防护门，门框及骨架用 25X50mm 方 钢焊接制作，骨架内采用厚度1mm 钢板以及 30X30 钢板网，刷油漆。 （6）防护门高度为 1800mm，宽度为 1300（1500）mm，防护门外侧安装开关插销。 （7）卸料平台两扇门中间用模板封闭，内外刷油漆，喷楼层标识。 （8）平台处应设联络信号装置。 施工升降机楼层平台防护效果图 施工升降机楼层平台侧立面图（单位： m m ） 3、 施工升降机防坠器、上下限位器、交流极限开关 4、施工升降机附墙示意图
