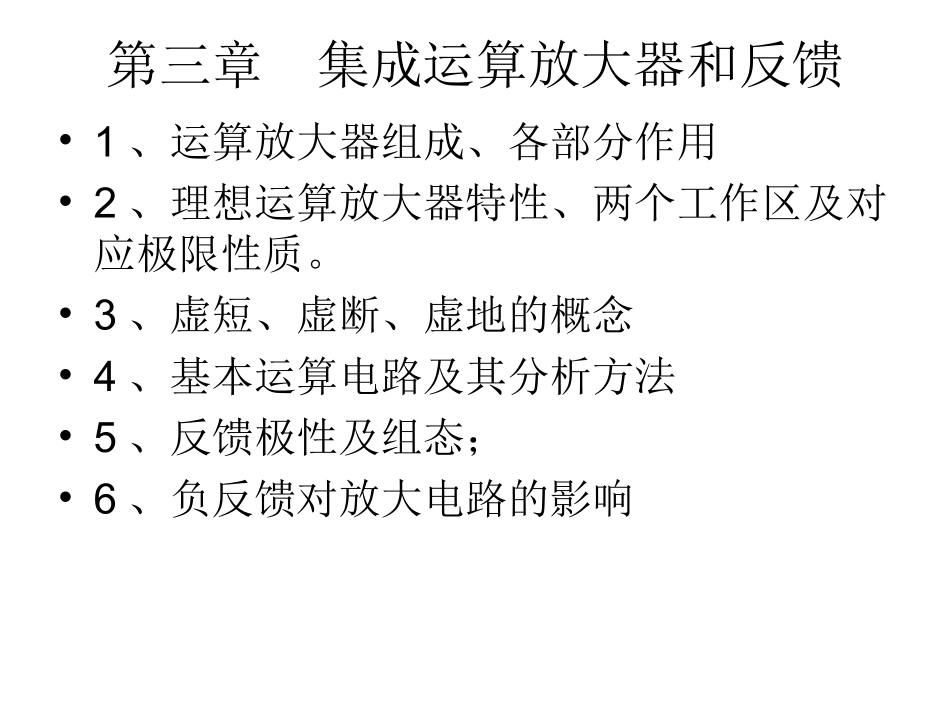

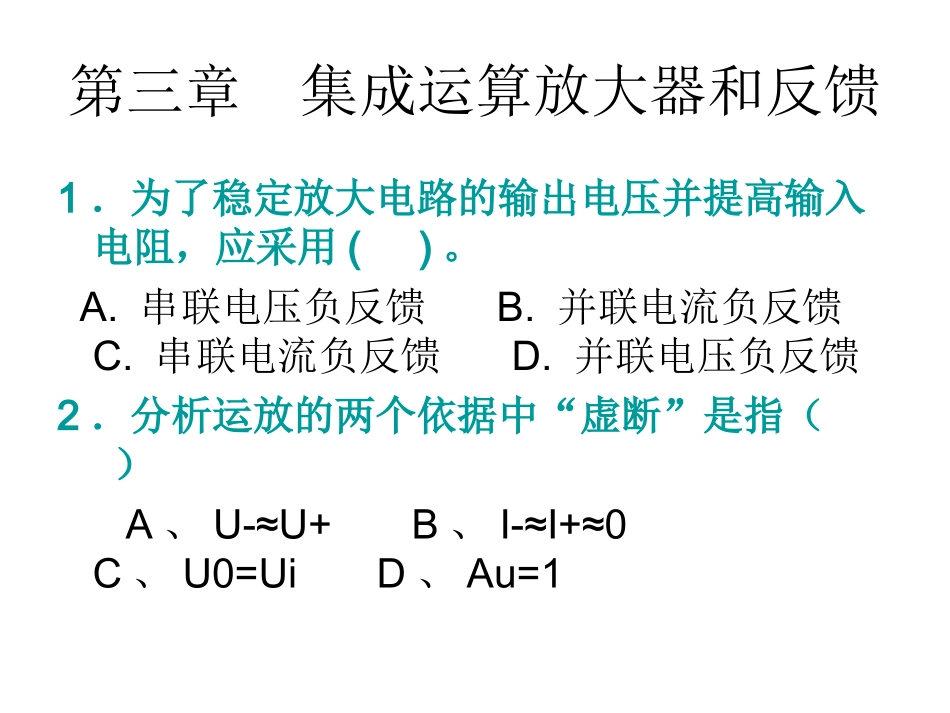

第三章集成运算放大器和反馈•1、运算放大器组成、各部分作用•2、理想运算放大器特性、两个工作区及对应极限性质。•3、虚短、虚断、虚地的概念•4、基本运算电路及其分析方法•5、反馈极性及组态;•6、负反馈对放大电路的影响第三章集成运算放大器和反馈1.为了稳定放大电路的输出电压并提高输入电阻,应采用()。A.串联电压负反馈B.并联电流负反馈C.串联电流负反馈D.并联电压负反馈2.分析运放的两个依据中“虚断”是指()A、U-≈U+B、I-≈I+≈0C、U0=UiD、Au=13、瞬时极性法是用来判断:A.电路中引入的是直流反馈还是交流反馈B.电路中引入的是正反馈还是负反馈C.电路中引入的是电压反馈还是电流反馈D.电路中引入的是并联反馈还是串联反馈4、集成运放级间耦合方式是()。(a)变压器耦合(b)直接耦合(c)阻容耦5、电路如图所示,RF引入的反馈为()。(a)串联电压负反馈(b)串联电流负反馈(c)并联电压负反馈(d)并联电流负反馈RFRuO-+∞+ui6、在运算放大器电路中,引入深度负反馈的目的之一是使运放()。(a)工作在线性区,降低稳定性(b)工作在非线性区,提高稳定性(c)工作在线性区,提高稳定性7、电路如图所示其电压放大倍数等于()。(a)1(b)2(c)零-∞++uOui8、一个正弦波振荡器的开环电压放大倍数为A,反馈系数为F,该振荡器要能自行建立振荡,其幅值条件必须满足()。能够稳定振荡的幅值条件是()9、一个正弦波振荡器的反馈系数,若该振荡器能够维持稳定振荡,则开环电压放大倍数必须等于()。F1518011、运放电路如图所示,已知各项参数•,(1)第一级运放中反馈类型•(2)求u01、u02的值;10、电路如图所示,其稳压管的稳定电压,正向压降忽略不计,输入电压,参考电压,试画出输出电压的波形。-∞++DZ2DZ1uIuORUR12、在图示电路中,设A1、A2、A3均为理想运算放大器,其最大输出电压幅值为±12V。(1)试说明A1、A2、A3各组成什么电路?(2)A1、A2、A3分别工作在线形区还是非线形区?(3)若输入为1V的直流电压,则各输出端uO1、uO2、uO3的电压为多大?、A1++8、A2++8、A3++8R2kkR1uIuO3uO2uO1R3kR4kR’±6V第四章直流稳压电源1、半导体直流稳压电源可由变压、整流、和稳压四部分组成。2、单片式三端集成稳压器CW7815输出电压的稳定值为。3在全波整流电路中,设输入电压的有效值为,则负载电阻上平均电压等于()A、B、C、D、4、整流电路如图所示,已知输出电压平均值是18V,则变压器副边电压有效值是()。(a)40V(b)20V(c)15V(d)12.7VRLu2uOD1D2D4D3+-+-5、在如图所示电路中,试求输出电压UO的可调范围是多少?20章组合逻辑电路1、逻辑函数的表示方法及其相互转换2、函数化简与变换3、基本逻辑门电路及其复合门电路逻辑功能。4、有关概念:扇入、扇出等5、三态门、OC门、传输门6、门多余端处理、TTL门电路悬空、通过不同电阻接地的意义7、组合逻辑电路的分析与设计8、常用组合逻辑部件逻辑功能9、138、151实现函数•20章组合逻辑电路•1.逻辑式,化简后为()。•2.时序逻辑电路与组合逻辑电路的主要区别是()。•A时序电路只能计数,而组合电路只能寄存•B时序电路没有记忆功能,组合电路有记忆功能•C时序电路具有记忆功能,组合电路没有记忆功能•D以上说法均不对CBACABCBAABCY3.下列逻辑代数运算错误的是:()A、A+A=A;B、A.=1C、AA=A;D、A+=14、在TTL三态门、OC门和异或门中,能实现线与功能的门电路有;能实现总线连接方式的门电路时。5的反函数是AADEBCAY6某些输出门的输出除了通常的逻辑1和逻辑0外,还有第三种状态,即状态,因而称为三态门,又称TSL门。7.N个变量构成的最小项个数有,任意两个最小项之积恒为,全体最小项之和恒为。8.在TTL电路中,输入端悬空等效于电平;在CMOS或非门电路中,对未使用的输入端应当接。9、编码器的逻辑功能是()。(a)把某种二进制代码转换成某种输出状态(b)将某种状态转换成相应的二进制代码(c)把二进制数转换成十进制数10、译码器的逻辑功能是()。(a)把某种二进制代码转换成某种输出状态(b)把某种状态转换成相应的二进制代码(c)把十进制数转换成二进制数11...
