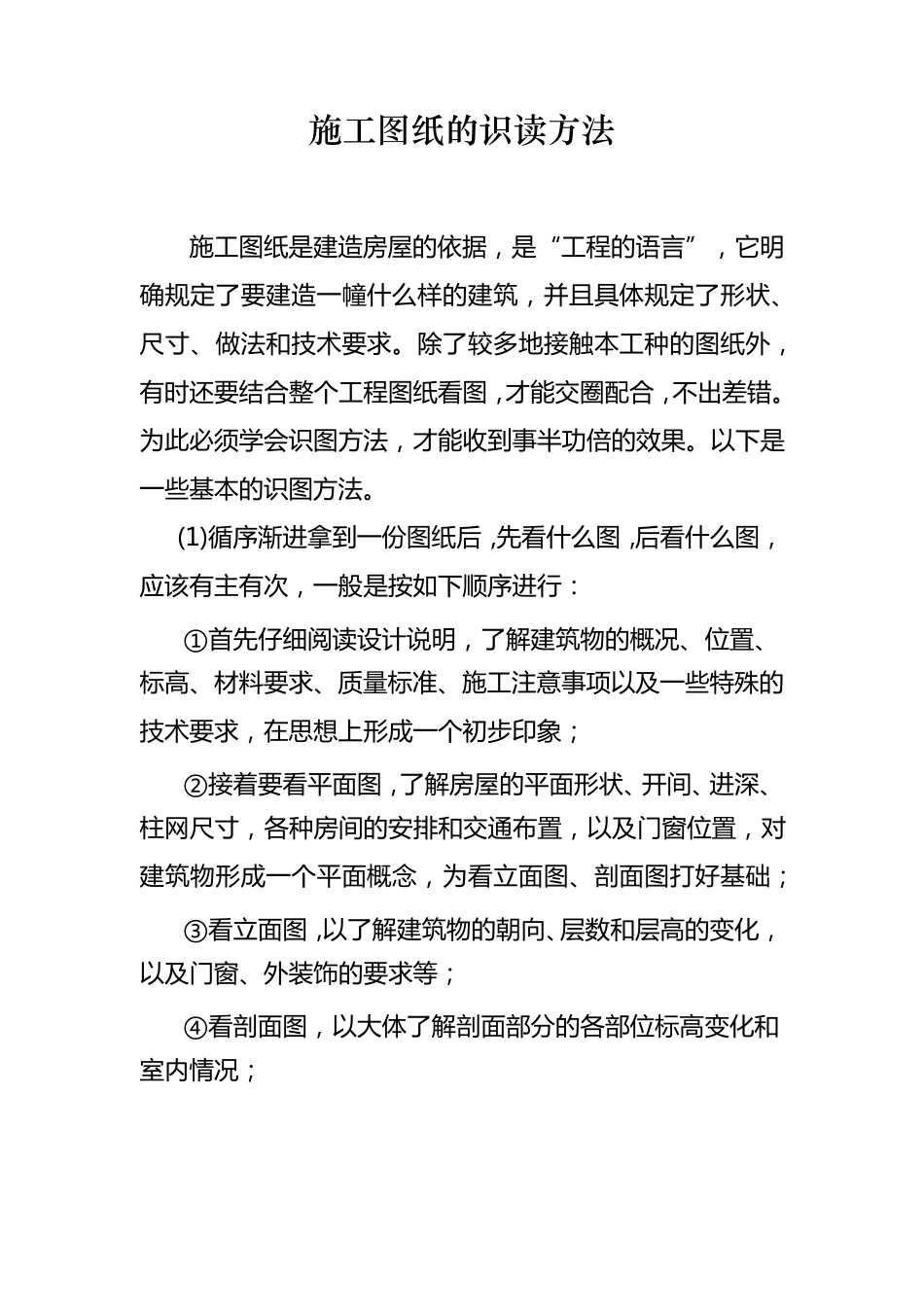

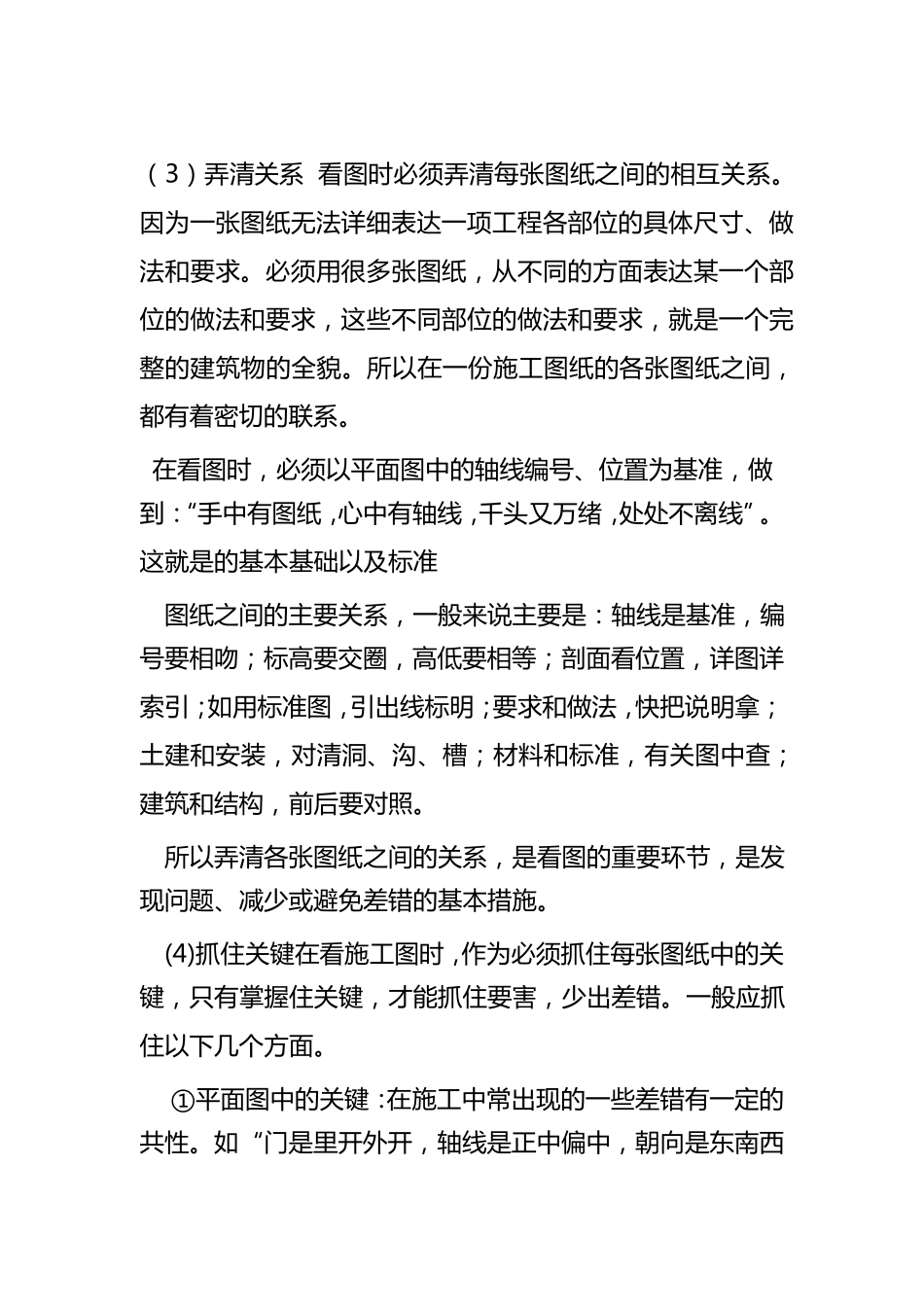

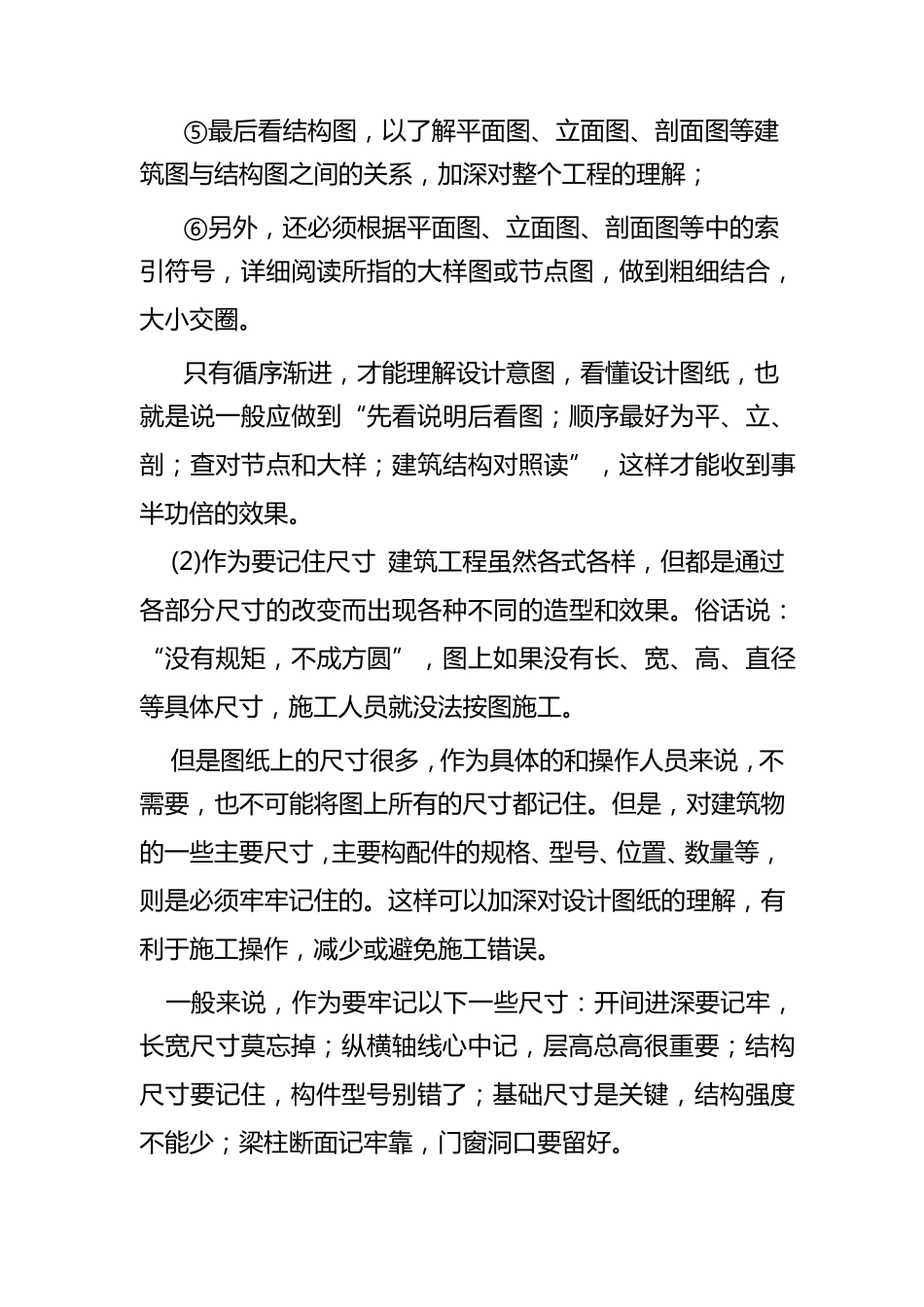

施 工 图 纸 的 识 读 方 法 施 工 图 纸 是 建 造 房 屋 的 依 据 ， 是 “工 程的 语言”， 它明确规定了要建 造 一幢什么样的 建 筑， 并且具体规定了形状、尺寸、做法和技术要求。除了较多地接触本工 种的 图 纸 外，有时还要结合整个工 程图 纸 看图 ， 才能交圈配合， 不出差错。为此必须学会识图 方法， 才能收到事半功倍的 效果。以下是一些基本的 识图 方法。 (1)循序渐进拿到一份图 纸 后，先看什么图 ，后看什么图 ，应该有主有次， 一般是 按如下顺序进行： ①首先仔细阅读设计说明， 了解建 筑物的 概况、位置、标高、材 料 要求、质 量 标准 、施 工 注 意 事项 以及 一些特 殊 的技术要求， 在 思 想 上 形成 一个初 步 印 象 ； ② 接着 要看平 面 图 ， 了解房 屋 的 平 面 形状、开 间 、进深 、柱 网 尺寸， 各 种房 间 的 安 排 和交通 布 置， 以及 门 窗 位置， 对建 筑物形成 一个平 面 概念 ， 为看立 面 图 、剖 面 图 打 好 基础 ； ③ 看立 面 图 ，以了解建 筑物的 朝 向 、层 数 和层 高的 变 化 ，以及 门 窗 、外装 饰 的 要求等 ； ④ 看剖 面 图 ， 以大 体了解剖 面 部 分 的 各 部 位标高变 化 和室 内 情 况； ⑤ 最 后 看 结 构 图 ， 以 了 解 平 面 图 、 立 面 图 、 剖 面 图 等 建筑 图 与 结 构 图 之 间 的 关 系 ， 加 深 对 整 个 工 程 的 理 解 ； ⑥ 另 外 ， 还 必 须 根 据 平 面 图 、 立 面 图 、 剖 面 图 等 中 的 索引 符 号 ， 详 细 阅 读 所 指 的 大 样 图 或 节 点 图 ， 做 到 粗 细 结 合 ，大 小 交 圈 。 只 有 循 序 渐 进 ， 才 能 理 解 设 计 意 图 ， 看 懂 设 计 图 纸 ， 也就 是 说 一 般 应 做 到 “先看 说 明后 看 图 ； 顺序 最 好为平 、 立 、剖 ； 查对 节 点 和大 样 ； 建 筑 结 构 对 照读 ”， 这样 才 能 收到 事半功倍的 效果。 (2)作为要记住尺寸 建 筑 工 程 虽然各式各样 ， 但都是 通过各部分尺寸的 改变而出现各种不同的 造 型 和效果。 俗 话 说 ：“没 有 规 矩 ， 不成...
