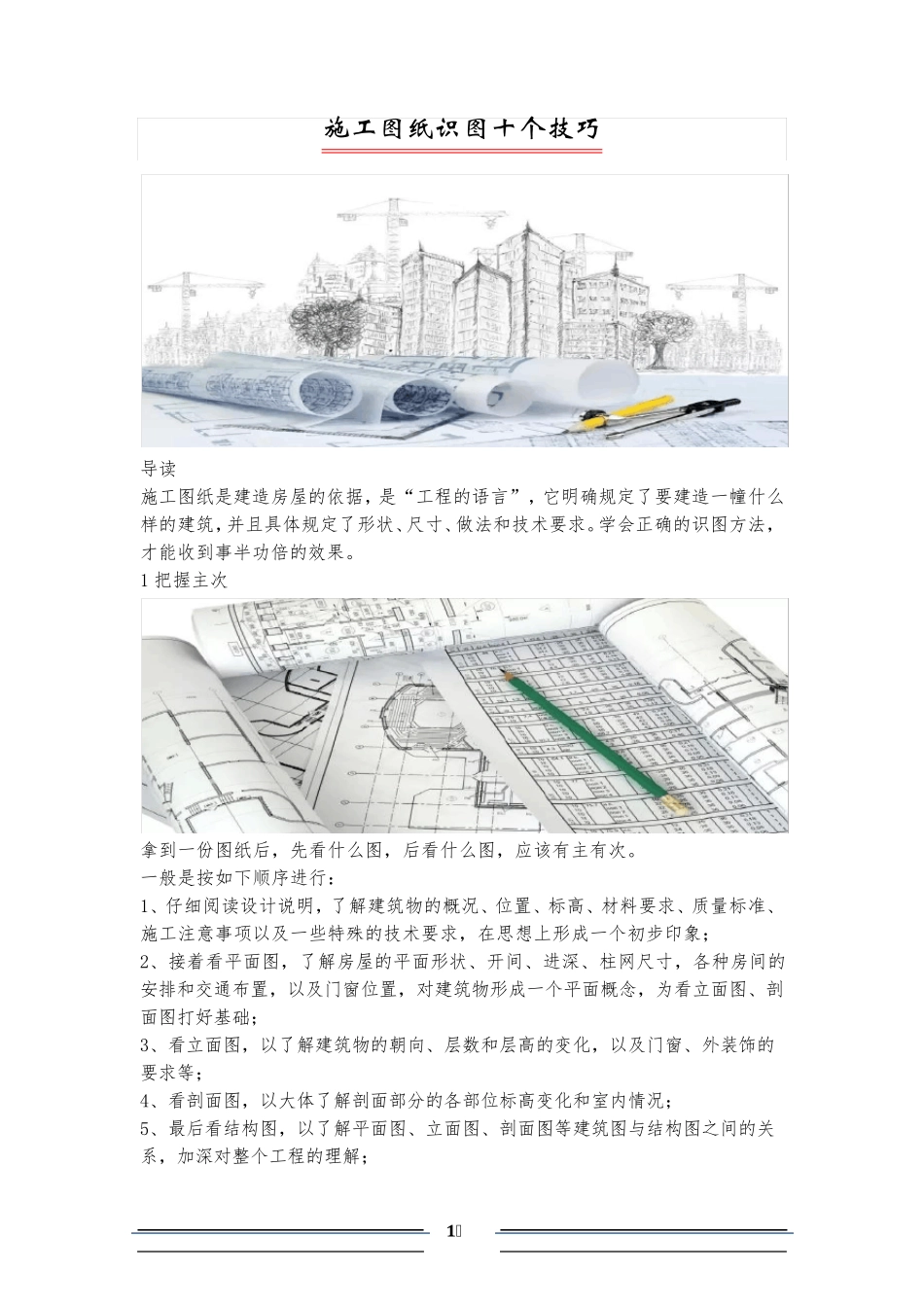

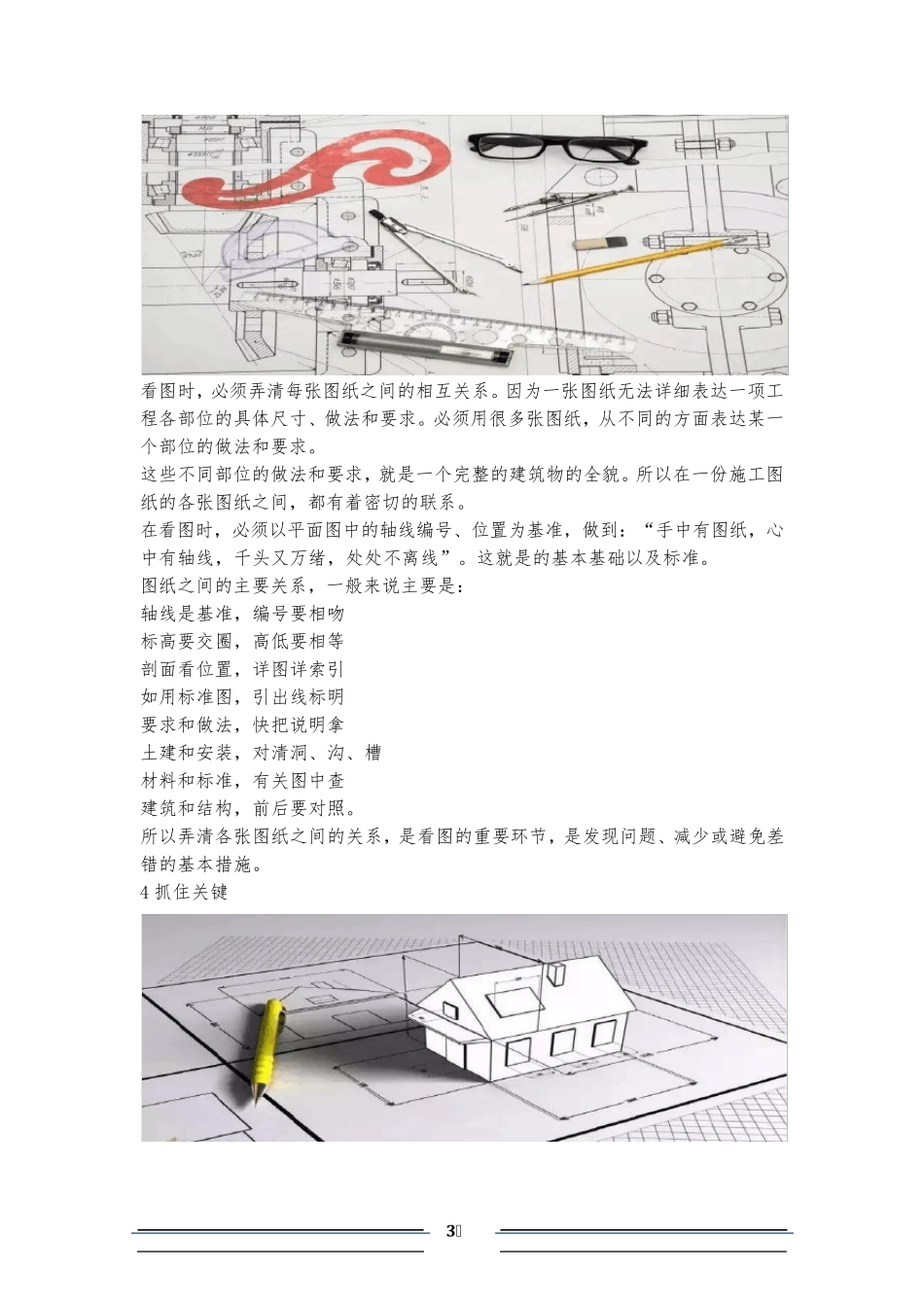

1 施 工 图 纸 识 图 十 个 技 巧 导读 施工图纸是建造房屋的依据,是“工程的语言”,它明确规定了要建造一幢什么样的建筑,并且具体规定了形状、尺寸、做法和技术要求。学会正确的识图方法,才能收到事半功倍的效果。 1 把握主次 拿到一份图纸后,先看什么图,后看什么图,应该有主有次。 一般是按如下顺序进行: 1、仔细阅读设计说明,了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象; 2、接着看平面图,了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础; 3、看立面图,以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等; 4、看剖面图,以大 体了解剖面部 分 的各部 位标高变化和室 内 情 况; 5、最 后看结 构 图,以了解平面图、立面图、剖面图等建筑图与 结 构 图之 间的关系 ,加 深对整 个工程的理 解; 2 6、另外,还必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。 只有循序渐进,才能理解设计意图,看懂设计图纸,也就是说一般应做到 先看说明后看图,顺序最好为平、立、剖; 查对节点和大样,建筑结构对照读” 这样才能收到事半功倍的效果。 2 记住尺寸 内容建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。 俗话说:“没有规矩,不成方圆”,图上如果没有长、宽、高、直径等具体尺寸,施工人员就没法按图施工。但是图纸上的尺寸很多,作为具体的和操作人员来说,不需要,也不可能将图上所有的尺寸都记住。 但是,对建筑物的一些主要尺寸,主要构配件的规格、型号、位置、数量等,则是必须牢 牢 记住的。这样可以 加 深 对设计图纸的理解,有利 于 施工操作,减 少 或避 免 施工错 误 。 一般来说,作为要牢 记以 下 一些尺寸: 开 间 进深 要记牢 ,长宽尺寸莫 忘 掉 纵 横 轴 线 心 中记,层 高总 高很重 要 结构尺寸要记住,构件型号别 错 了 基 础 尺寸是关 键 ,结构强 度 不能少 梁 柱 断 面记牢 靠 ,门 窗 洞 口 要留 好。 3 弄 清 关 系 3 看图时,必须弄清每张图纸之间的相互关系。因为一张图纸无法详细表达一项工程各部位的具体...
