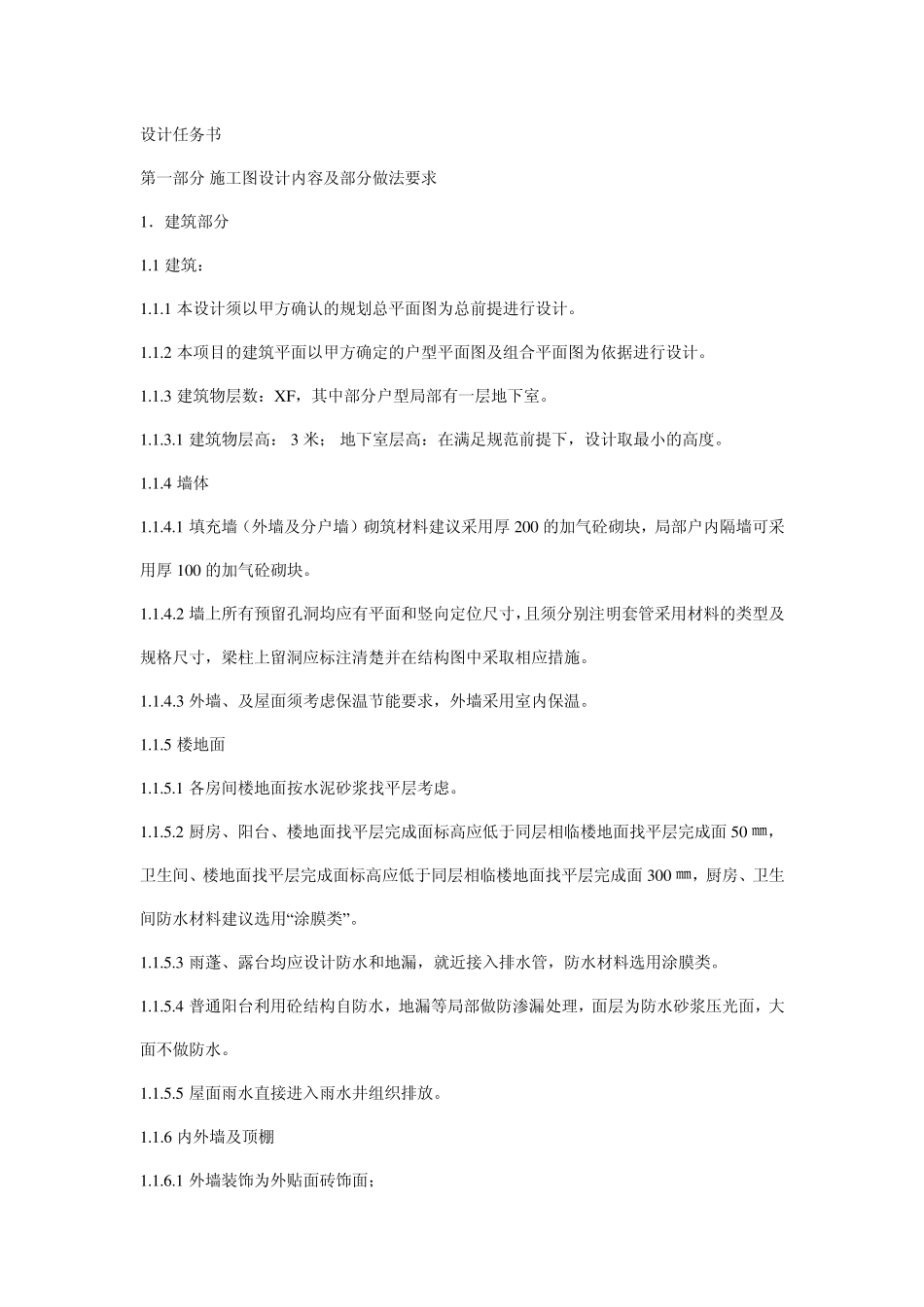

设计任务书 第一部分 施工图设计内容及部分做法要求 1．建筑部分 1.1 建筑： 1.1.1 本设计须以甲方确认的规划总平面图为总前提进行设计。 1.1.2 本项目的建筑平面以甲方确定的户型平面图及组合平面图为依据进行设计。 1.1.3 建筑物层数：X F，其中部分户型局部有一层地下室。 1.1.3.1 建筑物层高： 3 米； 地下室层高：在满足规范前提下，设计取最小的高度。 1.1.4 墙体 1.1.4.1 填充墙（外墙及分户墙）砌筑材料建议采用厚200 的加气砼砌块，局部户内隔墙可采用厚100 的加气砼砌块。 1.1.4.2 墙上所有预留孔洞均应有平面和竖向定位尺寸，且须分别注明套管采用材料的类型及规格尺寸，梁柱上留洞应标注清楚并在结构图中采取相应措施。 1.1.4.3 外墙、及屋面须考虑保温节能要求，外墙采用室内保温。 1.1.5 楼地面 1.1.5.1 各房间楼地面按水泥砂浆找平层考虑。 1.1.5.2 厨房、阳台、楼地面找平层完成面标高应低于同层相临楼地面找平层完成面50 ㎜，卫生间、楼地面找平层完成面标高应低于同层相临楼地面找平层完成面300 ㎜，厨房、卫生间防水材料建议选用“涂膜类”。 1.1.5.3 雨蓬、露台均应设计防水和地漏，就近接入排水管，防水材料选用涂膜类。 1.1.5.4 普通阳台利用砼结构自防水，地漏等局部做防渗漏处理，面层为防水砂浆压光面，大面不做防水。 1.1.5.5 屋面雨水直接进入雨水井组织排放。 1.1.6 内外墙及顶棚 1.1.6.1 外墙装饰为外贴面砖饰面； 1.1.6.2 厅、房内墙及顶棚为混合砂浆抹平满刮腻子两遍。 1.1.6.3 厨房、卫生间内墙为水泥砂浆找平层。 1.1.6.4 厨房、卫生间顶棚为混合砂浆抹平。 1.1.7 门窗 1.1.7.1 所有门窗的标注尺寸应标明是建筑或结构洞口尺寸。 1.1.7.2 入户门洞口尺寸：入户门 1000×2100（㎜），标明开启方向。 1.1.7.3 外墙部位门窗选用中空玻璃彩塑门、窗，公共区域的窗在满足规范要求下选用单玻璃彩塑窗，应注明门窗安装用图集或绘制门窗与主体连接大样。 1.1.7.4 户内仅预留门洞口，其中卧室（书房）门洞尺寸为 900×2100，厨房、卫生间门洞尺寸为不小于 800×2100。 1.1.7.5 凸窗窗台高度 450，凸窗外凸净尺寸以条件图为准，凸窗上口板面要求采取适当的防水措施设计。 1.1.7.6 所有设栏杆的阳台、落地窗处的地面挡水线用 C15 素砼浇筑，结构尺寸为： 阳台：b×h=150×200（㎜）， 落地窗：b×h=200×200（㎜） 并给出节点详图，图中应注明结...
