施工导流方案

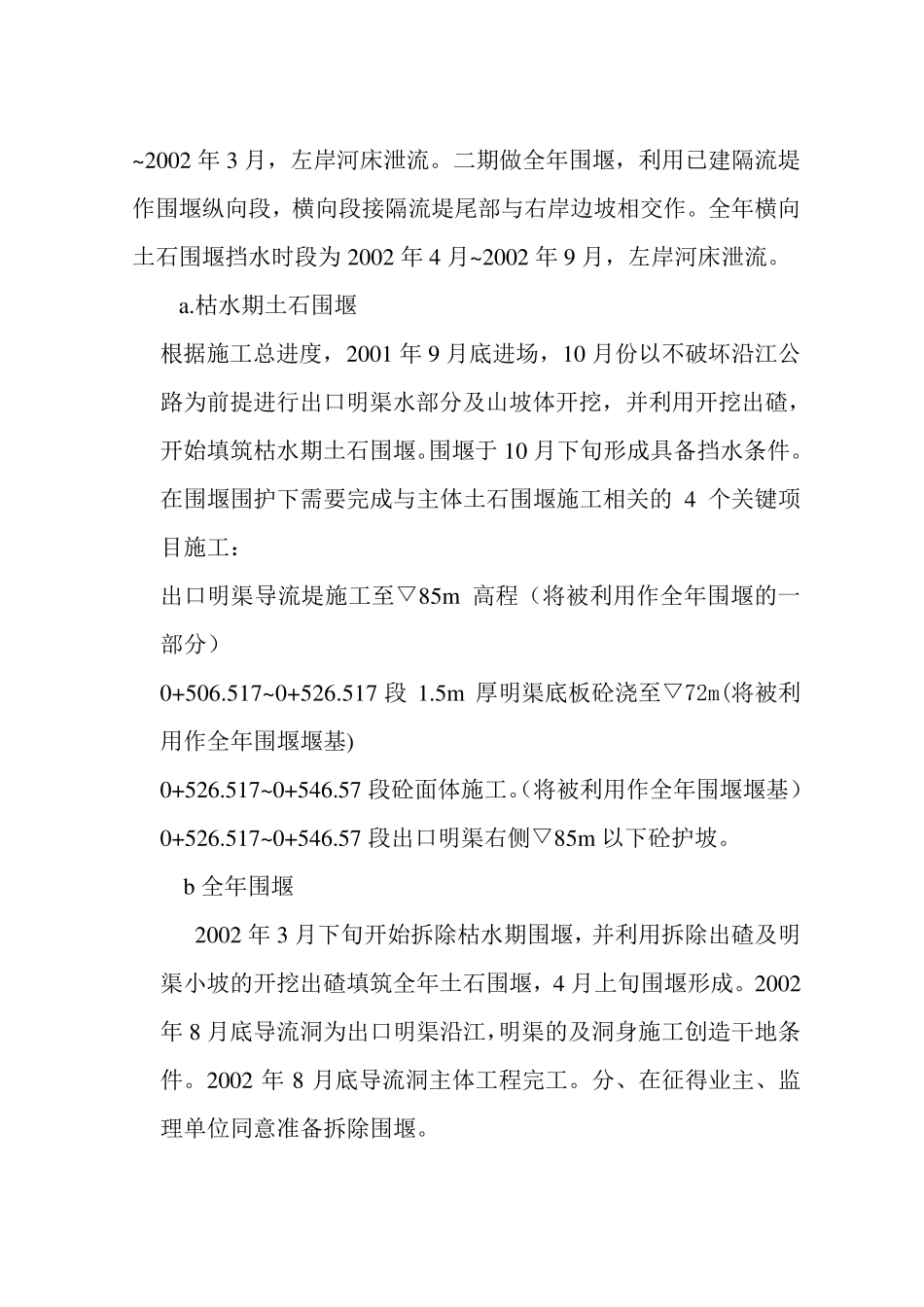

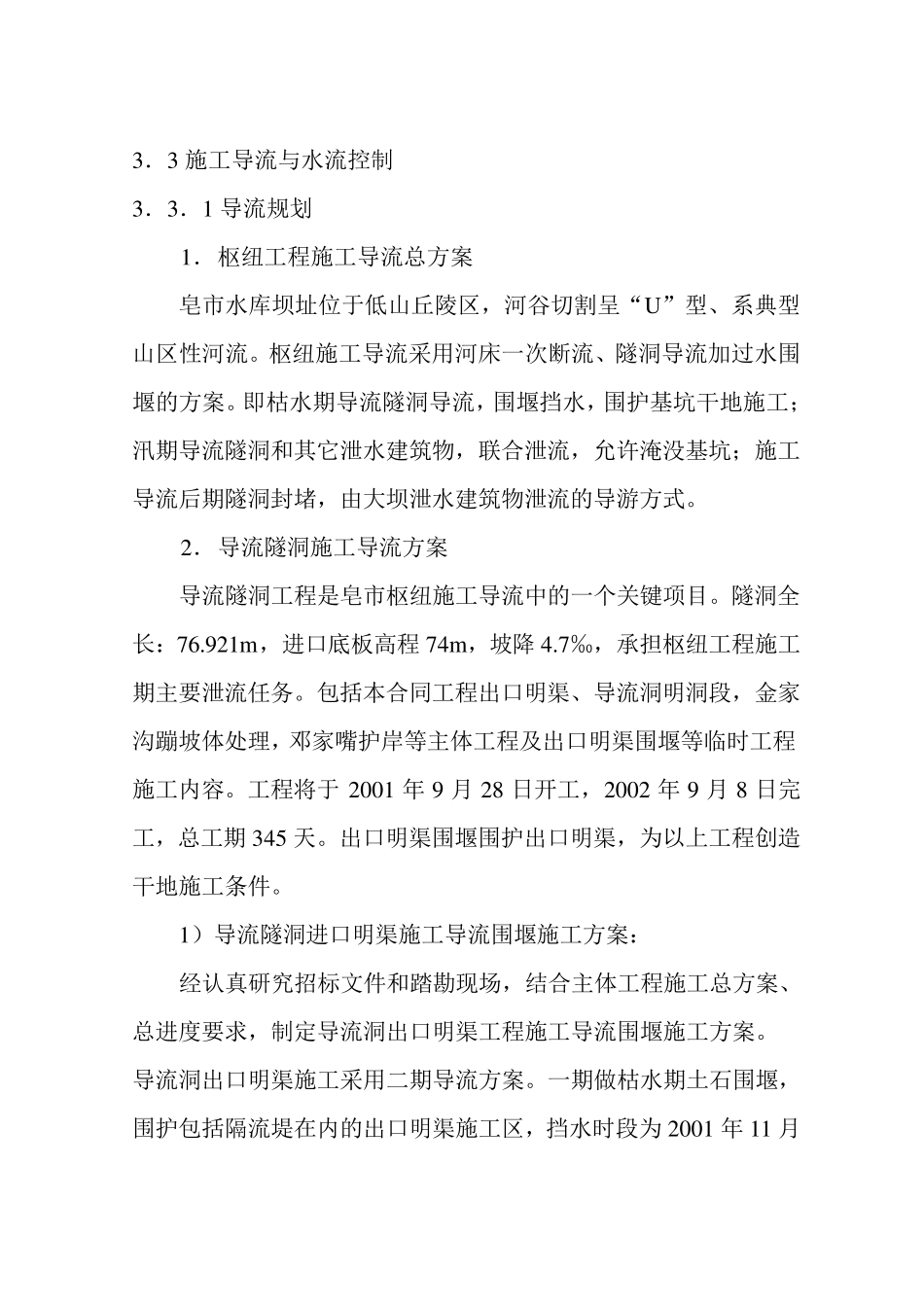

3．3 施工导流与水流控制 3．3．1 导流规划 1． 枢纽工程施工导流总方案 皂市水库坝址位于低山丘陵区，河谷切割呈“U”型、系典型山区性河流。枢纽施工导流采用河床一次断流、隧洞导流加过水围堰的方案。即枯水期导流隧洞导流，围堰挡水，围护基坑干地施工；汛期导流隧洞和其它泄水建筑物，联合泄流，允许淹没基坑；施工导流后期隧洞封堵，由大坝泄水建筑物泄流的导游方式。 2． 导流隧洞施工导流方案 导流隧洞工程是皂市枢纽施工导流中的一个关键项目。隧洞全长：76.921m，进口底板高程74m，坡降 4.7‰，承担枢纽工程施工期主要泄流任务。包括本合同工程出口明渠、导流洞明洞段，金家沟蹦坡体处理，邓家嘴护岸等主体工程及出口明渠围堰等临时工程施工内容。工程将于2001 年 9 月 28 日开工，2002 年 9 月 8 日完工，总工期 345 天。出口明渠围堰围护出口明渠，为以上工程创造干地施工条件。 1）导流隧洞进口明渠施工导流围堰施工方案： 经认真研究招标文件和踏勘现场，结合主体工程施工总方案、总进度要求，制定导流洞出口明渠工程施工导流围堰施工方案。 导流洞出口明渠施工采用二期导流方案。一期做枯水期土石围堰，围护包括隔流堤在内的出口明渠施工区，挡水时段为 2001 年 11 月~2002 年3 月，左岸河床泄流。二期做全年围堰，利用已建隔流堤作围堰纵向段，横向段接隔流堤尾部与右岸边坡相交作。全年横向土石围堰挡水时段为2002 年4 月~2002 年9 月，左岸河床泄流。 a.枯水期土石围堰 根据施工总进度，2001 年9 月底进场，10 月份以不破坏沿江公路为前提进行出口明渠水部分及山坡体开挖，并利用开挖出碴，开始填筑枯水期土石围堰。围堰于10 月下旬形成具备挡水条件。在围堰围护下需要完成与主体土石围堰施工相关的4 个关键项目施工： 出口明渠导流堤施工至▽85m 高程（将被利用作全年围堰的一部分） 0+506.517~0+526.517 段1.5m 厚明渠底板砼浇至▽72m(将被利用作全年围堰堰基) 0+526.517~0+546.57 段砼面体施工。（将被利用作全年围堰堰基） 0+526.517~0+546.57 段出口明渠右侧▽85m 以下砼护坡。 b 全年围堰 2002 年3 月下旬开始拆除枯水期围堰，并利用拆除出碴及明渠小坡的开挖出碴填筑全年土石围堰，4 月上旬围堰形成。2002年8 月底导流洞为出口明渠沿江，明渠的及洞身施工创造干地条件。2002 年8 月底导流洞主体工程完工。分、在征得业主、监理单位同意准备拆除围堰。 导...
