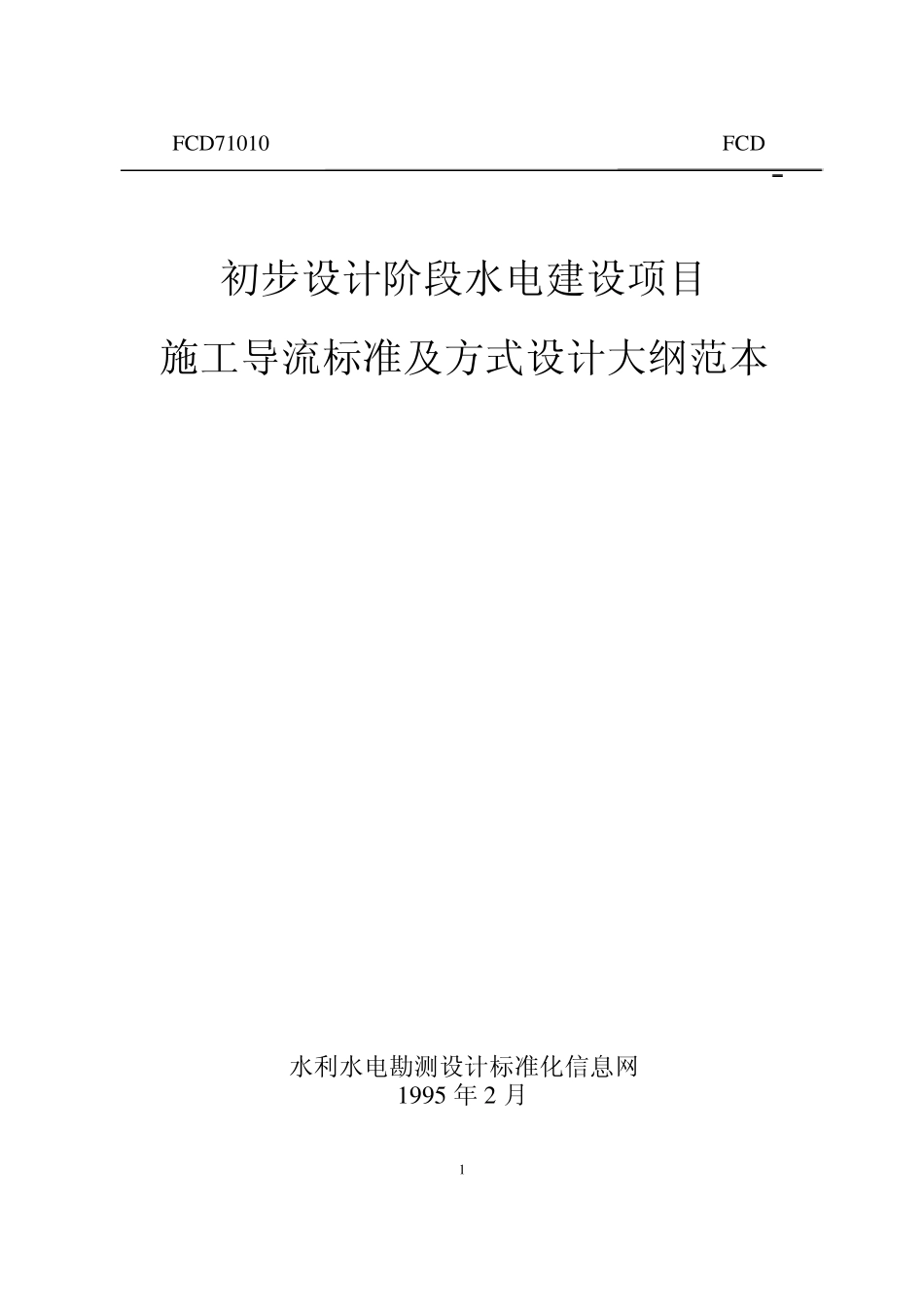

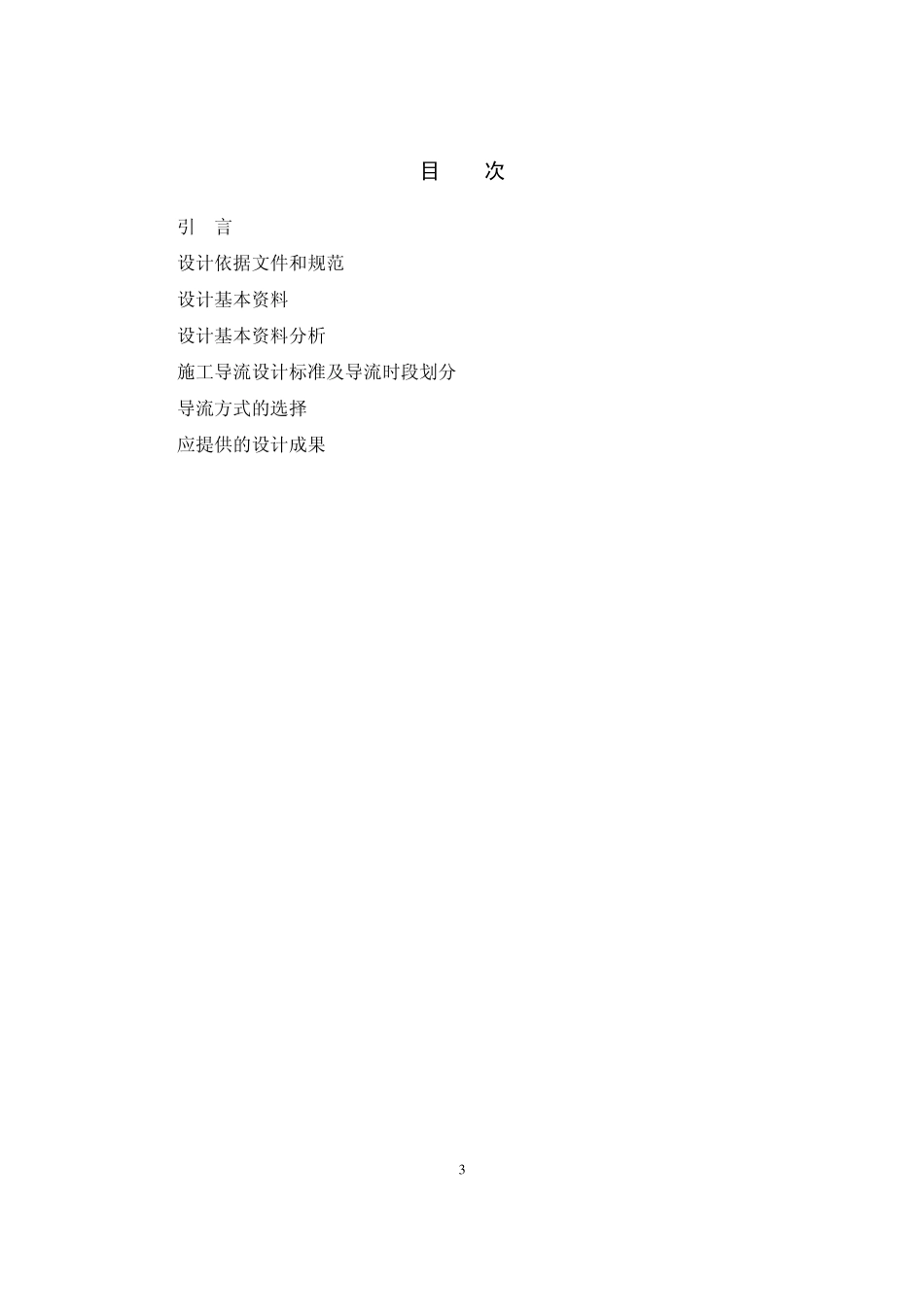

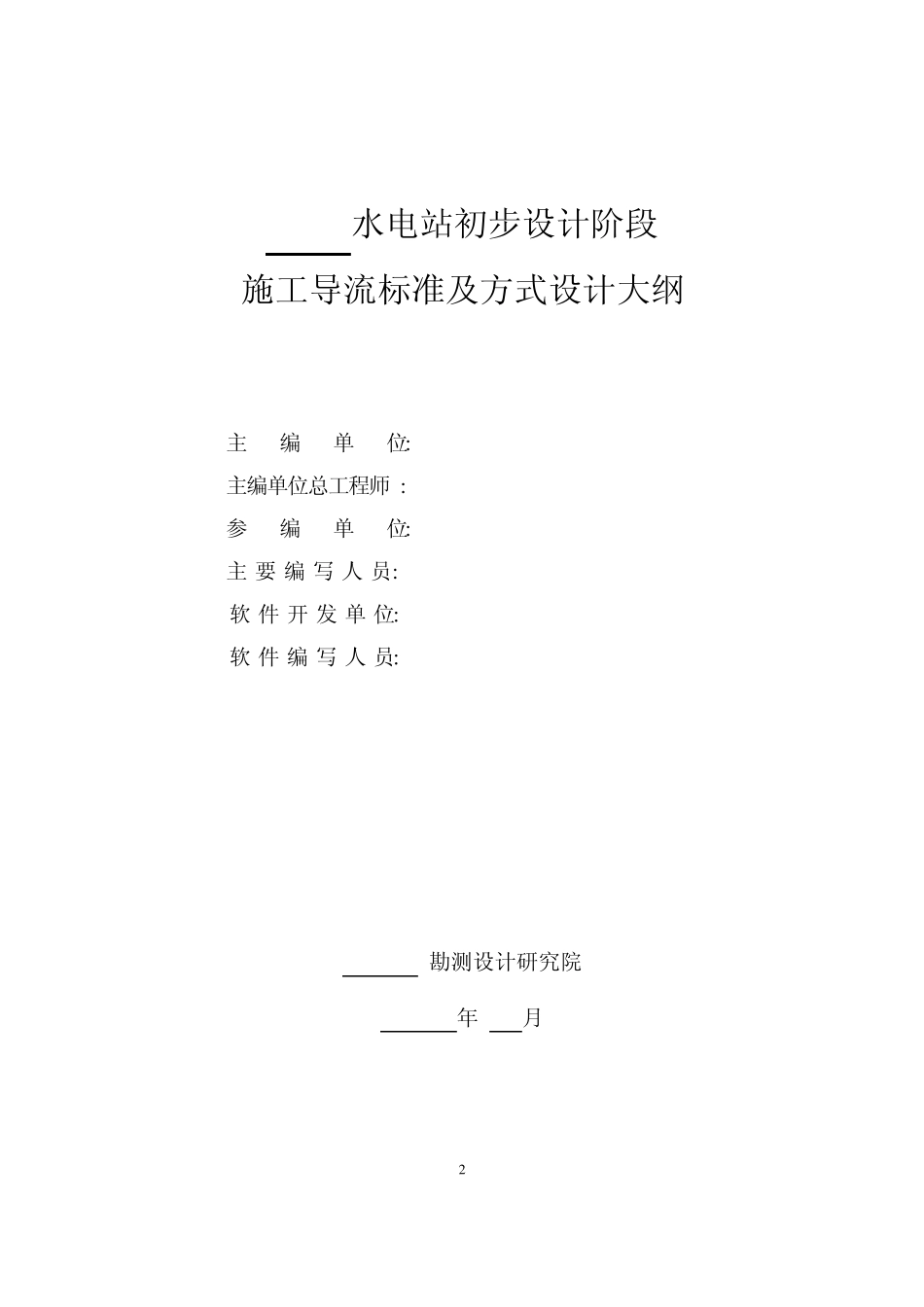

1 FCD71010 FCD 初步设计阶段水电建设项目 施工导流标准及方式设计大纲范本 水利水电勘测设计标准化信息网 1995 年 2 月 2 水电站初步设计阶段 施工导流标准及方式设计大纲 主 编 单 位: 主编单位总工程师 : 参 编 单 位: 主 要 编 写 人 员: 软 件 开 发 单 位: 软 件 编 写 人 员: 勘测设计研究院 年 月 3 目 次 1. 引 言 ..................................................... 4 2. 设计依据文件和规范 ......................................... 4 3. 设计基本资料 ............................................... 4 4. 设计基本资料分析 ............................................ 10 5. 施工导流设计标准及导流时段划分 ............................ 12 6. 导流方式的选择 ............................................ 13 7. 应提供的设计成果 .......................................... 15 4 1 引 言 工程位于 , 是以 为主, 等综合利用的水利水电枢纽工程。正常蓄水位 m, 最大坝高 m, 总库容 m 3, 电站总装机容量 MW, 年发电量 kW·h, 灌溉面积 km2。通航 t级船队(舶)。 本工程可行性研究报告于 年 月审查通过, 选定坝址为 。 2 设计依据文件和规范 2.1 有关本工程主要文件 (1) 工程可行性研究报告; (2) 工程可行性研究报告审批文件; (3) 初步设计任务书; (4) 施工导流和截流模型试验报告。 2.2 主要设计规范 (1) 水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分)(SDJ12-78)(试行)及补充规定; (2) 水利水电枢纽工程等级划分及设计标准(平原、滨海部分)(SDJ217-87); (3) 水利水电工程施工组织设计规范(SDJ338-89)(试行); (4) 水利水电工程设计工程量计算规定(修改稿); (5) 水利水电工程初步设计报告编制规程(DL 5021-93)。 3 设计基本资料 3.1 工程等级和建筑物级别 本工程为 等工程; 永久建筑物按 级设计; 临时建筑物按 级设计。 3.2 水 文 (1) 本坝址区历年实测逐月最大、最小及瞬时平均流量; 提示: 要求具有每日瞬时最大流量。 (2) 全年及各月不同频率最大流量, 见表 1。 表 1 全年及各月不同频率最大流量表 ( 年至 年) 单位: m3/s 频 率 月 份 全年 1 2 3 4 5 6 7 8 9 10 11 12 33 5 20 10 5 2 1 (3) 各种不同施工期内各...
