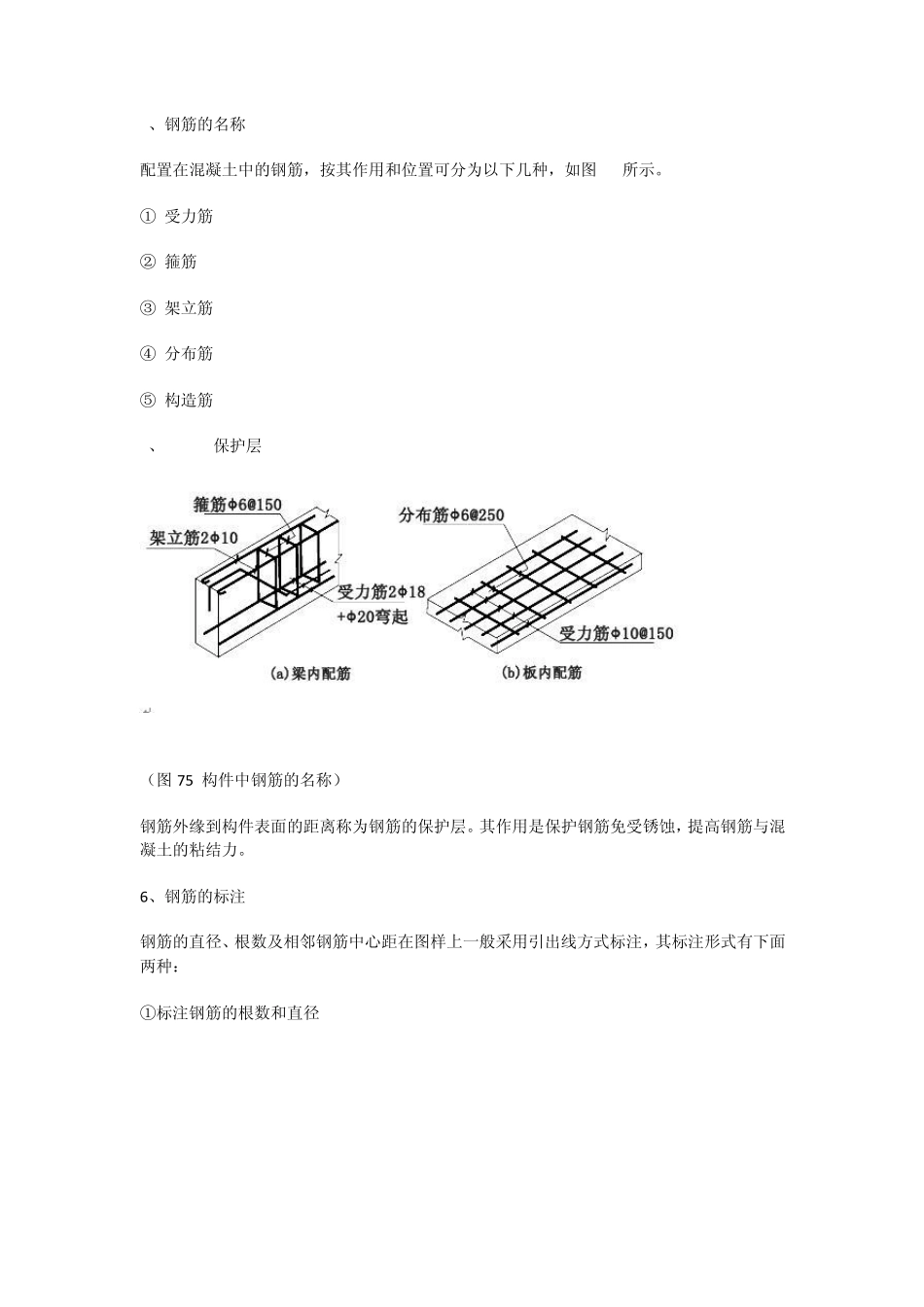

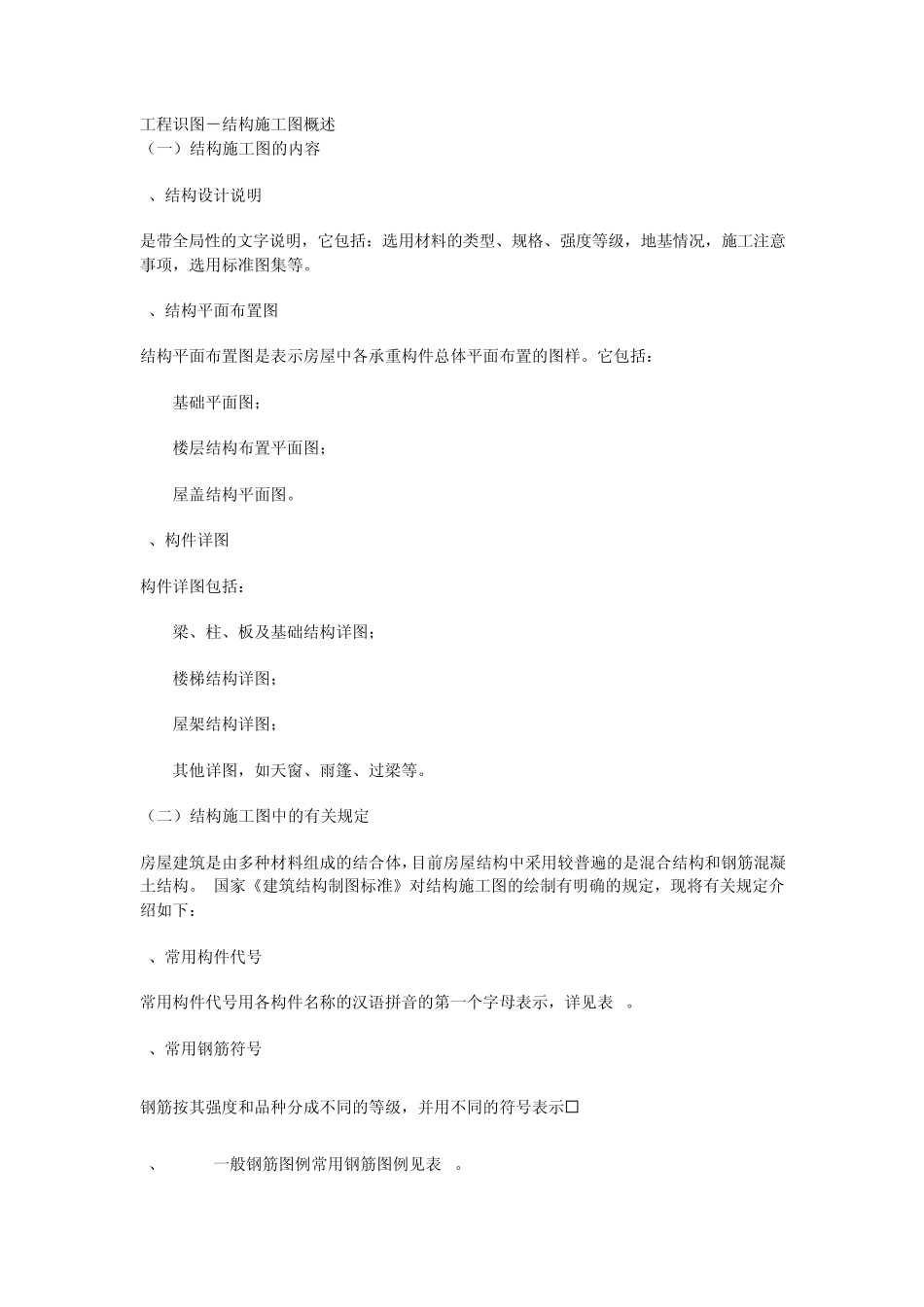

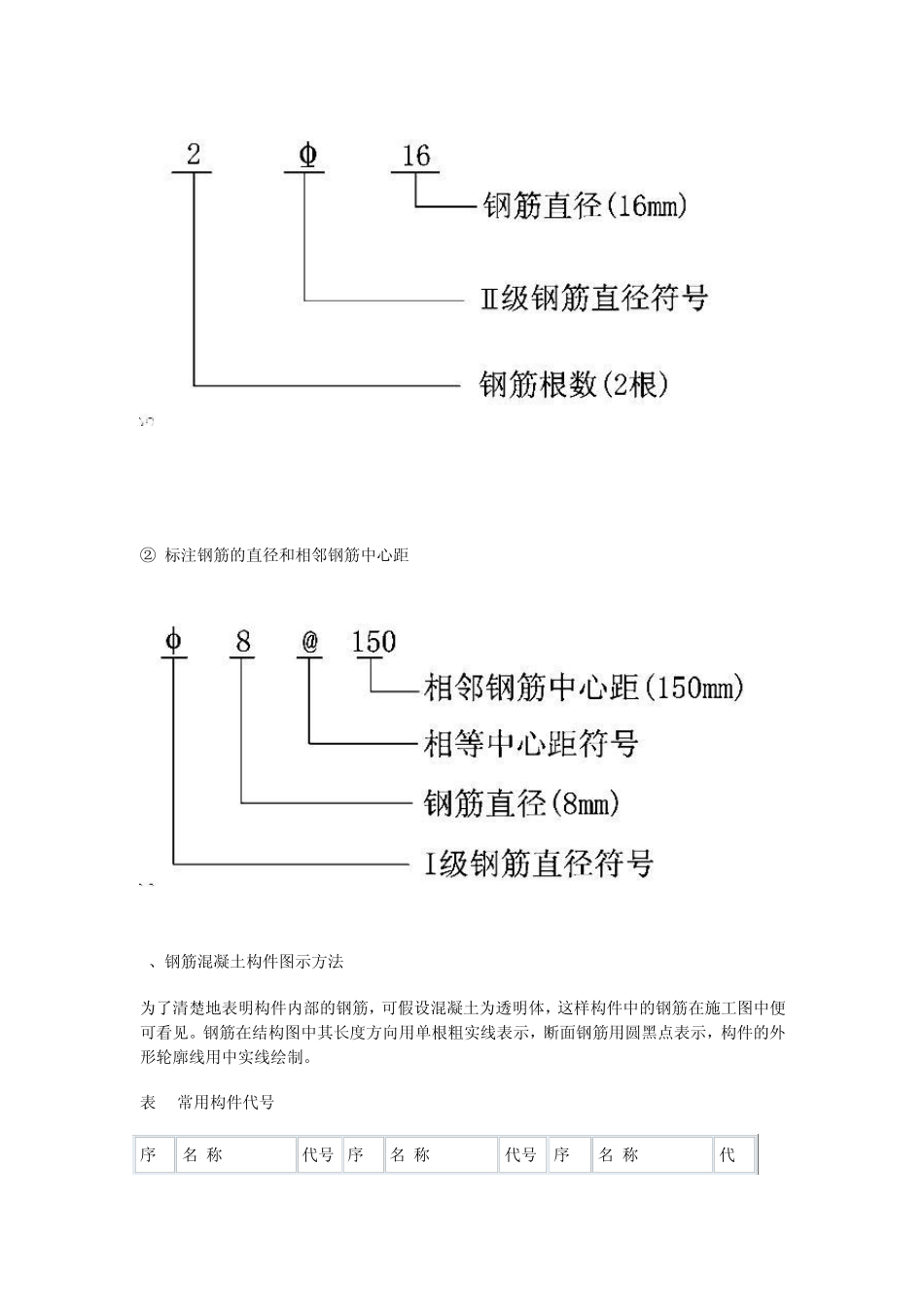

工程识图－结构施工图概述 （一）结构施工图的内容 1、结构设计说明 是带全局性的文字说明，它包括：选用材料的类型、规格、强度等级，地基情况，施工注意事项，选用标准图集等。 2、结构平面布置图 结构平面布置图是表示房屋中各承重构件总体平面布置的图样。它包括： (1) 基础平面图； (2) 楼层结构布置平面图； (3) 屋盖结构平面图。 3、构件详图 构件详图包括： (1) 梁、柱、板及基础结构详图； (2) 楼梯结构详图； (3) 屋架结构详图； (4) 其他详图，如天窗、雨篷、过梁等。 （二）结构施工图中的有关规定 房屋建筑是由多种材料组成的结合体，目前房屋结构中采用较普遍的是混合结构和钢筋混凝土结构。 国家《建筑结构制图标准》对结构施工图的绘制有明确的规定，现将有关规定介绍如下： 1、常用构件代号 常用构件代号用各构件名称的汉语拼音的第一个字母表示，详见表 8。 2、常用钢筋符号 钢筋按其强度和品种分成不同的等级，并用不同的符号表示 1、 一般钢筋图例常用钢筋图例见表 9。 4、钢筋的名称 配置在混凝土中的钢筋，按其作用和位置可分为以下几种，如图72所示。 ① 受力筋 ② 箍筋 ③ 架立筋 ④ 分布筋 ⑤ 构造筋 2、 保护层 （图75 构件中钢筋的名称） 钢筋外缘到构件表面的距离称为钢筋的保护层。其作用是保护钢筋免受锈蚀，提高钢筋与混凝土的粘结力。 6、钢筋的标注 钢筋的直径、根数及相邻钢筋中心距在图样上一般采用引出线方式标注，其标注形式有下面两种： ① 标注钢筋的根数和直径 ② 标注钢筋的直径和相邻钢筋中心距 7、钢筋混凝土构件图示方法 为了清楚地表明构件内部的钢筋，可假设混凝土为透明体，这样构件中的钢筋在施工图中便可看见。钢筋在结构图中其长度方向用单根粗实线表示，断面钢筋用圆黑点表示，构件的外形轮廓线用中实线绘制。 表 8 常用构件代号 序名 称 代号 序名 称 代号 序名 称 代号 号 号 号 1 板 B 19 圈梁 QL 37 承台 CT 2 屋面板 WB 20 过梁 GL 38 设备基础 SJ 3 空心板 KB 21 过系梁 LL 39 桩 ZH 4 槽形板 CB 22 基础梁 JL 40 挡土墙 DQ 5 折板 ZB 23 楼梯梁 TL 41 地沟 DG 6 密肋板 MB 24 框架梁 KL 42 柱间支撑 ZC 7 楼梯板 TB 25 框支梁 KZL 43 垂直支撑 CC 8 盖板 GB 26 屋面框架梁 WKL 44 水平支撑 SC 9 挡雨板 YB 27 檩条 LT 45...
