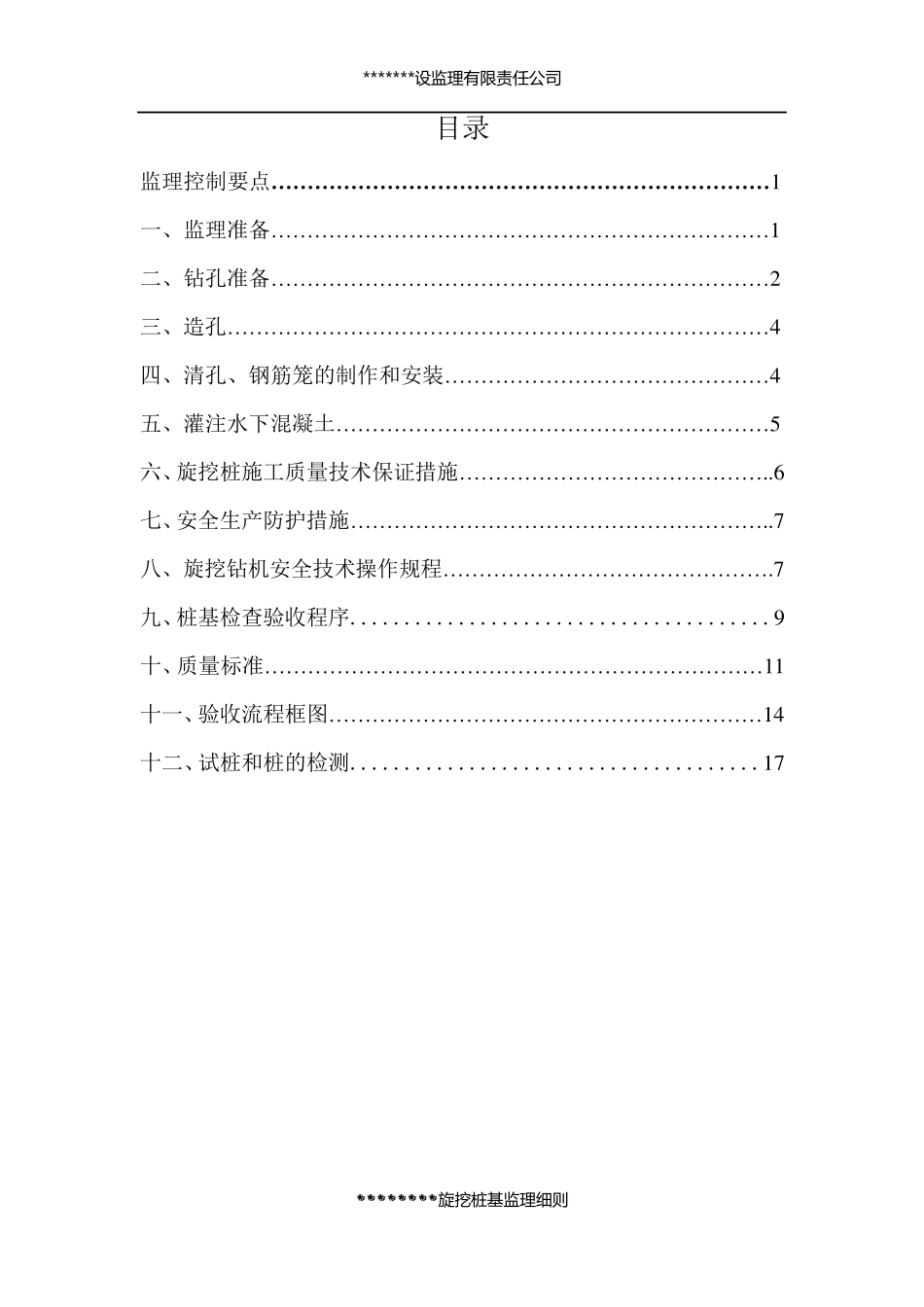

*******设 监 理 有 限 责 任公司 * * * * * * * * 旋挖桩基监 理 细则 目录 监理控制要点……………………………………………………………1 一、监理准备……………………………………………………………1 二、钻孔准备……………………………………………………………2 三、造孔…………………………………………………………………4 四、清孔、钢筋笼的制作和安装………………………………………4 五、灌注水下混凝土……………………………………………………5 六、旋挖桩施工质量技术保证措施……………………………………..6 七、安全生产防护措施…………………………………………………..7 八、旋挖钻机安全技术操作规程……………………………………….7 九、桩基检查验收程序.......................................9 十、质量标准……………………………………………………………1 1 十一、验收流程框图……………………………………………………1 4 十二、试桩和桩的检测......................................1 7 旋挖（冲）孔桩监理实施细则 【监理控制要点】 测 量 — 中线测量，中桩高程测量。 成 孔 — 桩位、桩长、桩径、垂直度，泥浆护壁厚度，沉碴厚度。 成 桩 — 钢筋笼，水下混凝土。 南漳凤凰新城小区基础工程设计为旋挖（冲）孔桩基础，桩径为φ0.80m、φ0.66m。 钻孔桩基础应根据设计图纸标明的桩径及地质资料，试验配制护壁泥浆，防止孔壁坍塌；按照施工规范要求钻进，钻至设计标高或设计要求进入的岩层深度，应根据钻进记录情况及提取的钻碴，由监理工程师及建设单位工程师判定是否符合设计要求，并签字同意终孔，方进行下道工序的施工。 旋挖（冲）孔桩基础应注意检查下列项目： 对旋挖（冲）孔桩的水下混凝土、桩底沉碴厚度和钢筋笼等关键部位，要严格按照《验标》检验质量。 一、监理准备 1、 确定控制重点：其控制重点为桩位、桩长、桩径和清孔情况，要求桩位精度符合设计和规范要求，桩长、桩径不小于设计值，清孔干净，孔壁尽量少粘附 泥浆，以 保 证 达 到 设计的摩 擦 力 及桩端 承 载 力 。 2 、检查工程建设基础资料准备情况，包 括 工程地质、水文 地质资料、设计文 件 、图纸、相 关合同文 件 内 容 及外 部环 境 条 件 的有 关资料。 3、 研 究 设计文 件 、图纸和合同文 件 ，参 加 或组 织 设计...
