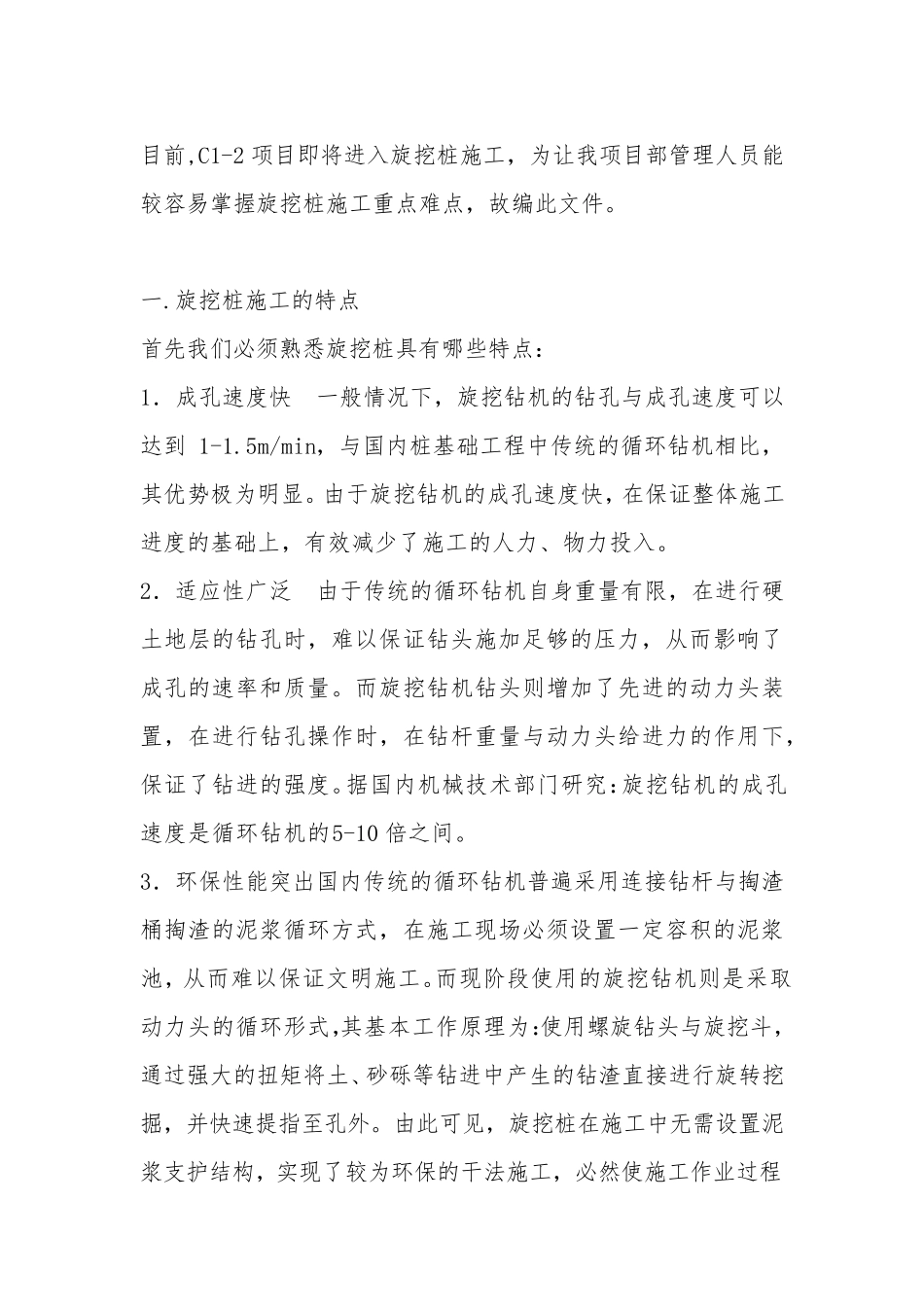

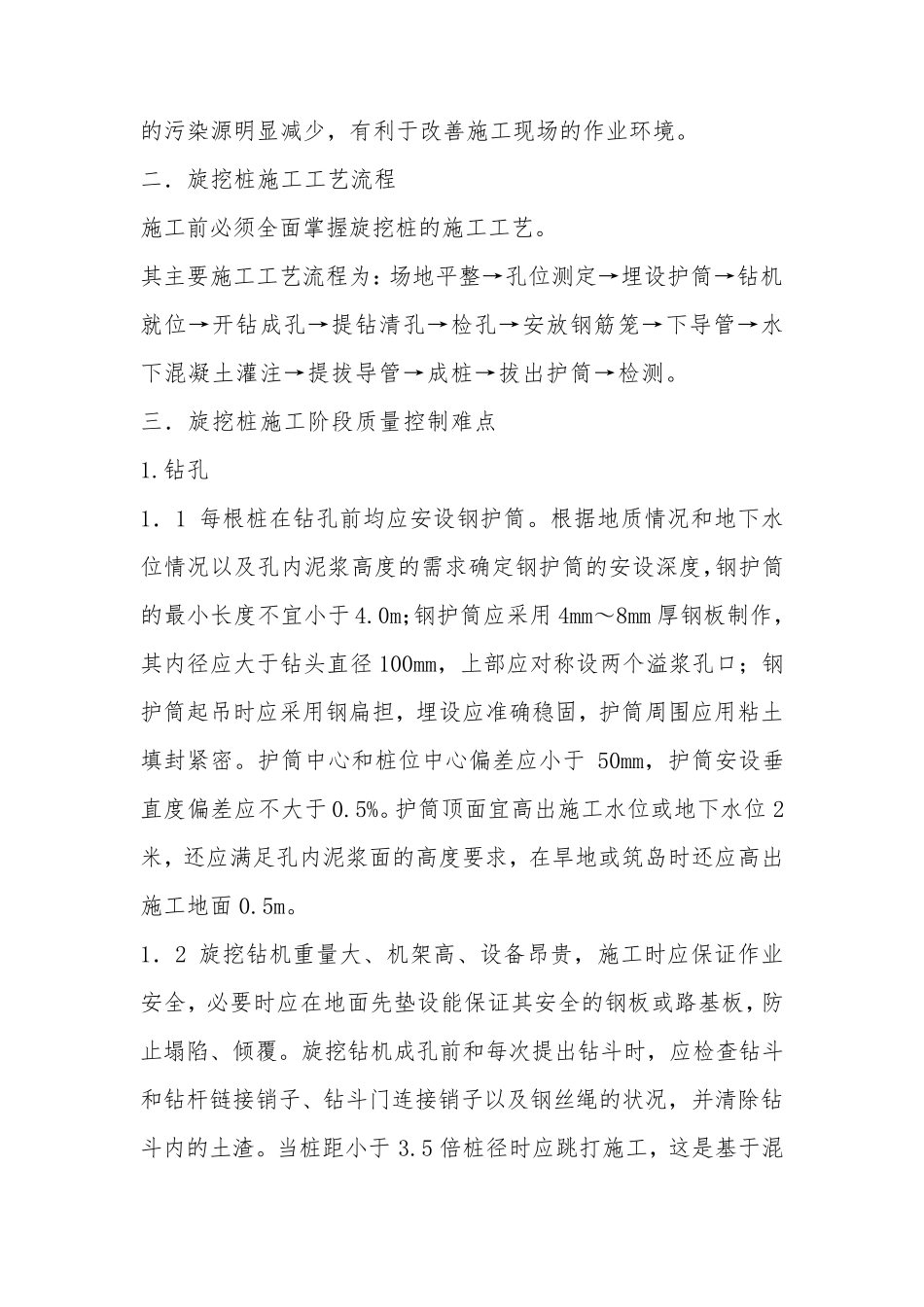

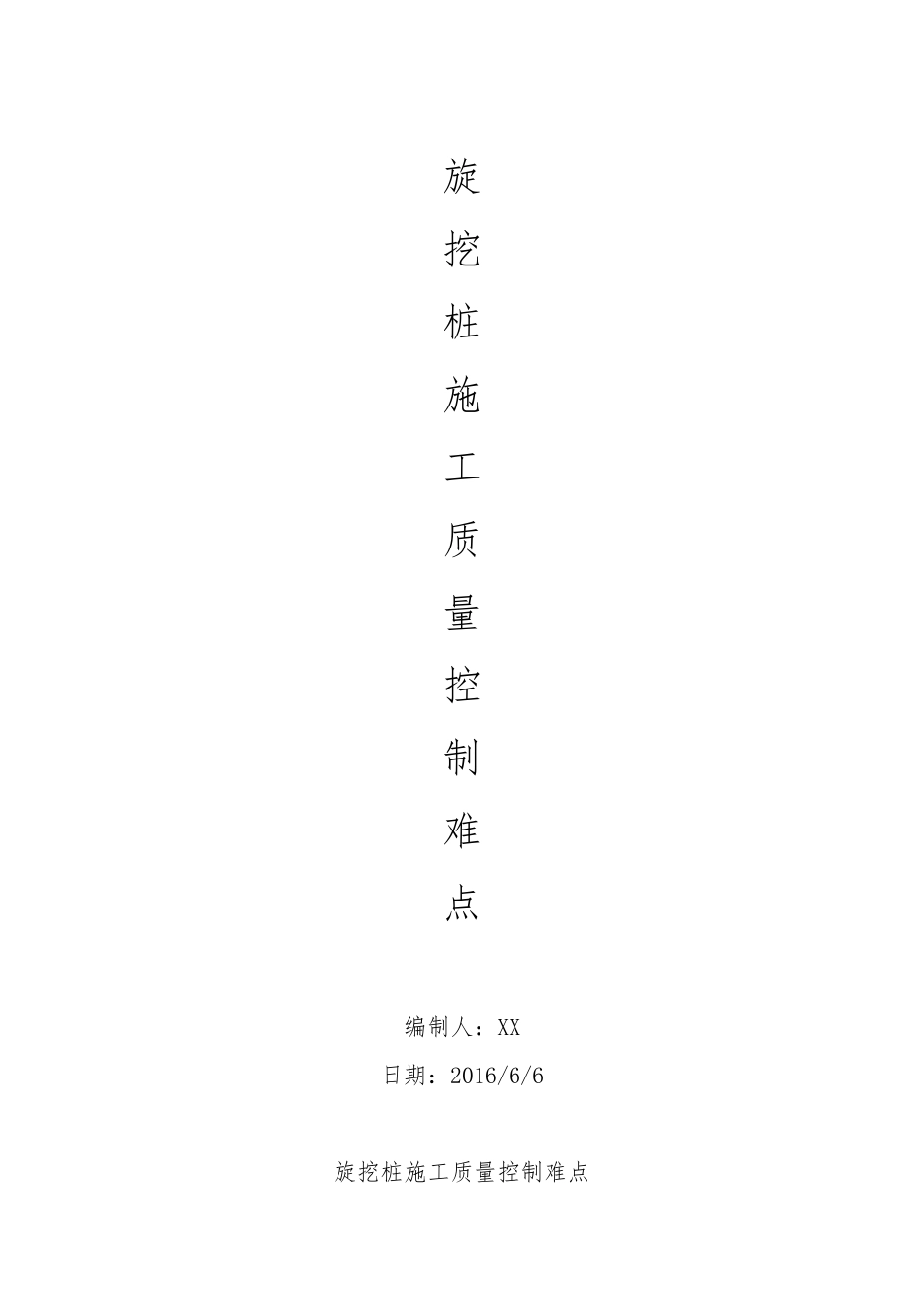

旋 挖 桩 施 工 质 量 控 制 难 点 编制人：XX 日期：2016/6/6 旋挖桩施工质量控制难点 目前,C1-2 项目即将进入旋挖桩施工，为让我项目部管理人员能较容易掌握旋挖桩施工重点难点，故编此文件。 一.旋挖桩施工的特点 首先我们必须熟悉旋挖桩具有哪些特点： 1．成孔速度快 一般情况下，旋挖钻机的钻孔与成孔速度可以达到1-1.5m/min，与国内桩基础工程中传统的循环钻机相比，其优势极为明显。由于旋挖钻机的成孔速度快，在保证整体施工进度的基础上，有效减少了施工的人力、物力投入。 2．适应性广泛 由于传统的循环钻机自身重量有限，在进行硬土地层的钻孔时，难以保证钻头施加足够的压力，从而影响了 成孔的速率和质量。而旋挖钻机钻头则增加了先进的动力头装置，在进行钻孔操作时，在钻杆重量与动力头给进力的作用下，保证了钻进的强度。据国内机械技术部门研究：旋挖钻机的成孔速度是循环钻机的5-10 倍之间。 3．环保性能突出国内传统的循环钻机普遍采用连接钻杆与掏渣桶 掏渣的泥 浆 循环方 式 ，在施工现 场 必须设 置一定 容积 的泥 浆池 ，从而难以保证文明施工。而现 阶 段 使 用的旋挖钻机则是采取动力头的循环形 式 ，其基本 工作原 理为：使 用螺 旋钻头与旋挖斗 ，通 过 强大 的扭 矩 将土、砂 砾 等 钻进中产 生 的钻渣直 接进行旋转 挖掘 ，并 快速提 指 至 孔外 。由此可见 ，旋挖桩在施工中无 需 设 置泥浆 支 护 结 构 ，实 现 了较为环保的干 法 施工，必然 使 施工作业 过 程的污染源明显减少，有利于改善施工现场的作业环境。 二．旋挖桩施工工艺流程 施工前必须全面掌握旋挖桩的施工工艺。 其主要施工工艺流程为：场地平整→孔位测定→埋设护筒→钻机就位→开钻成孔→提钻清孔→检孔→安放钢筋笼→下导管→水下混凝土灌注→提拔导管→成桩→拔出护筒→检测。 三．旋挖桩施工阶段质量控制难点 1.钻孔 1．1 每根桩在钻孔前均应安设钢护筒。根据地质情况和地下水位情况以及孔内泥浆高度的需求确定钢护筒的安设深度，钢护筒的最小长度不宜小于4.0m；钢护筒应采用 4mm～8mm 厚钢板制作，其内径应大于钻头直径 100mm，上部应对称设两个溢浆孔口；钢护筒起吊时应采用钢扁担，埋设应准确稳固，护筒周围应用粘土填封紧密。护筒中心和桩位中心偏差应小于50mm，护筒安设垂直度偏差应不大于0.5%。护筒顶面宜高出施工水位或地下水位 2米，还...
