旋转式补偿器安装指导说明

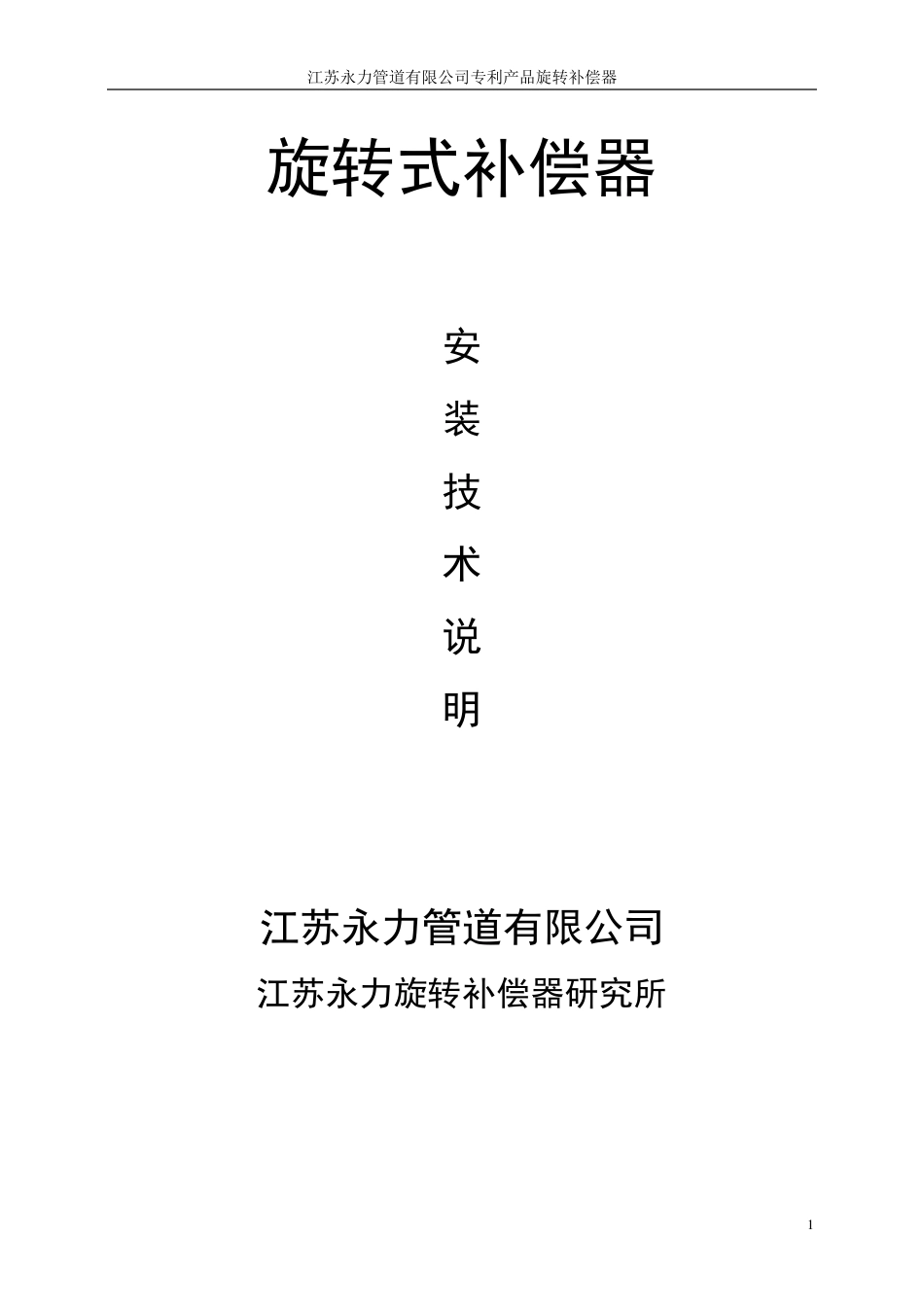

旋转式补偿器安装指导说明_第1页
1/6
旋转式补偿器安装指导说明_第2页
2/6

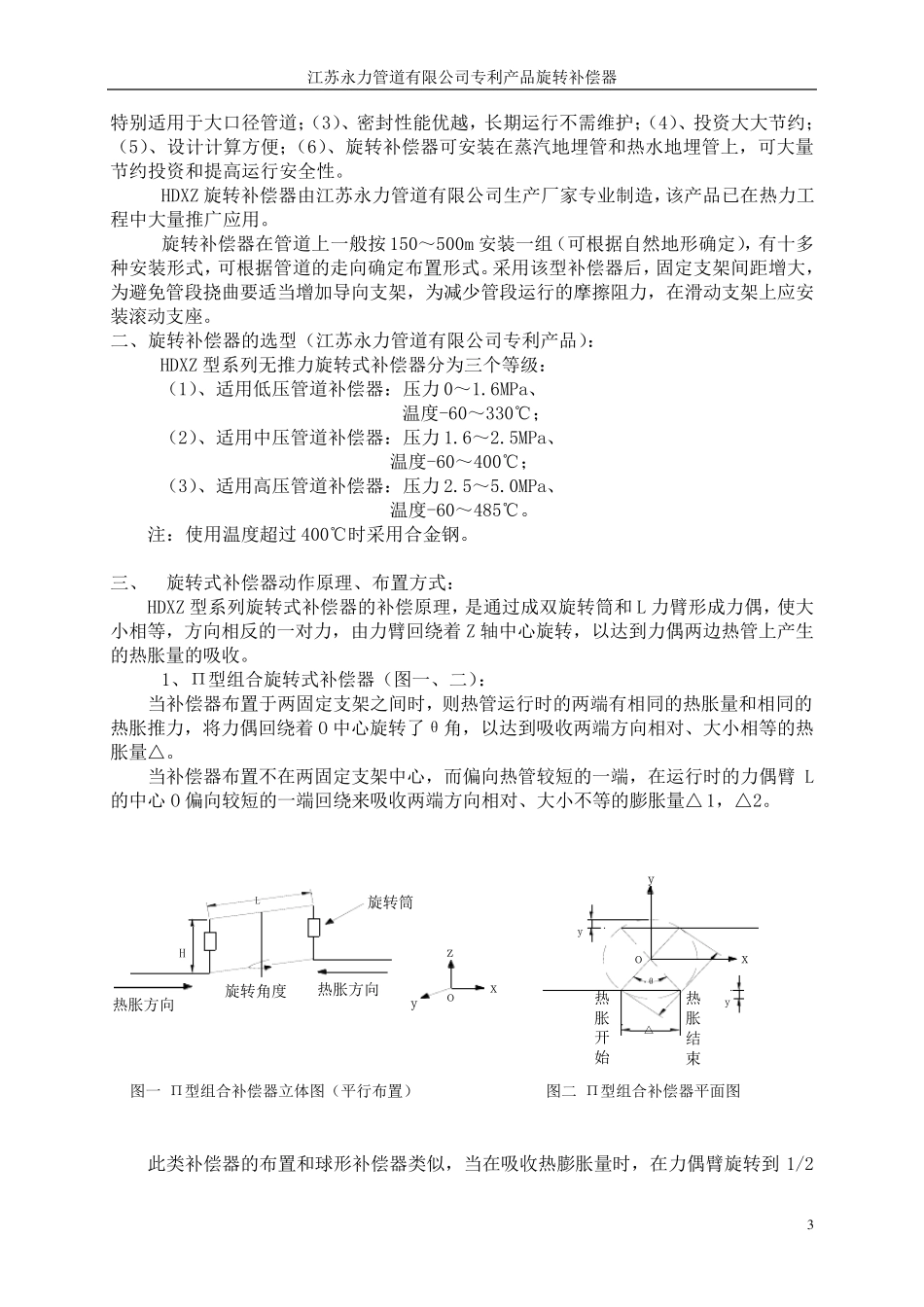

旋转式补偿器安装指导说明_第3页
3/6
江苏永力管道有限公司专利产品旋转补偿器 1 旋转式补偿器 安 装 技 术 说 明 江苏永力管道有限公司 江苏永力旋转补偿器研究所 江苏永力管道有限公司专利产品旋转补偿器 2 一、概述 HDXZ 型系列无推力旋转式补偿器是热力管道热膨胀补偿方面的一种新型补偿器。旋转式补偿器的结构如图(1)所示,其构造主要有整体密封座、密封压盖、大小头、减摩定心轴承、密封材料、旋转筒体等构件组成,安装在热力管道上需两个以上组对成组,形成相对旋转吸收管道热位移,从而减少管道之应力,其动作原理如图(2)所示。 补偿后的位置安装位置旋转补偿器图(2)旋转补偿器动作图旋转补偿器旋转补偿器θ° 旋转补偿器的优点:(1)、补偿量大,可根据自然地形及管道强度布置,最大一组补偿器可补偿500m 管段;(2)、不产生由介质压力产生的盲板力,固定支架可做得很小,江 苏 永 力 管 道 有 限 公 司 专 利 产 品 旋 转 补 偿 器 3 特 别 适 用 于 大 口 径 管 道 ;( 3)、 密 封 性 能 优 越 , 长 期 运 行 不 需 维 护 ;( 4)、 投 资 大 大 节 约 ;( 5)、 设 计 计 算 方 便 ;( 6)、 旋 转 补 偿 器 可 安 装 在 蒸 汽 地 埋 管 和 热 水 地 埋 管 上 , 可 大 量节 约 投 资 和 提 高 运 行 安 全 性 。 HDXZ 旋 转 补 偿 器 由 江 苏 永 力 管 道 有 限 公 司 生 产 厂 家 专 业 制 造 ,该 产 品 已 在 热 力 工程 中 大 量 推 广 应 用 。 旋 转 补 偿 器 在 管 道 上 一 般 按 150~ 500m 安 装 一 组 ( 可 根 据 自 然 地 形 确 定 ), 有 十 多种 安 装 形 式 , 可 根 据 管 道 的 走 向 确 定 布 置 形 式 。 采 用 该 型 补 偿 器 后 , 固 定 支 架 间 距 增 大 ,为 避 免 管 段 挠 曲 要 适 当 增 加 导 向 支 架 , 为 减 少管 段 运 行 的 摩擦阻力 , 在 滑动支 架 上 应 安装 滚动支 座。 二、 旋 转 补 偿 器 的 选型 ( 江 苏 永 力 管 道 有 限 公 司 专 利 产 品 ): HDXZ 型 系列无推 力 旋 转 式 补 偿 器 分为 三个等级: ( 1)、 适 用 低压管 道 补 偿 器 :压力 0~ 1.6MPa、 温度...
