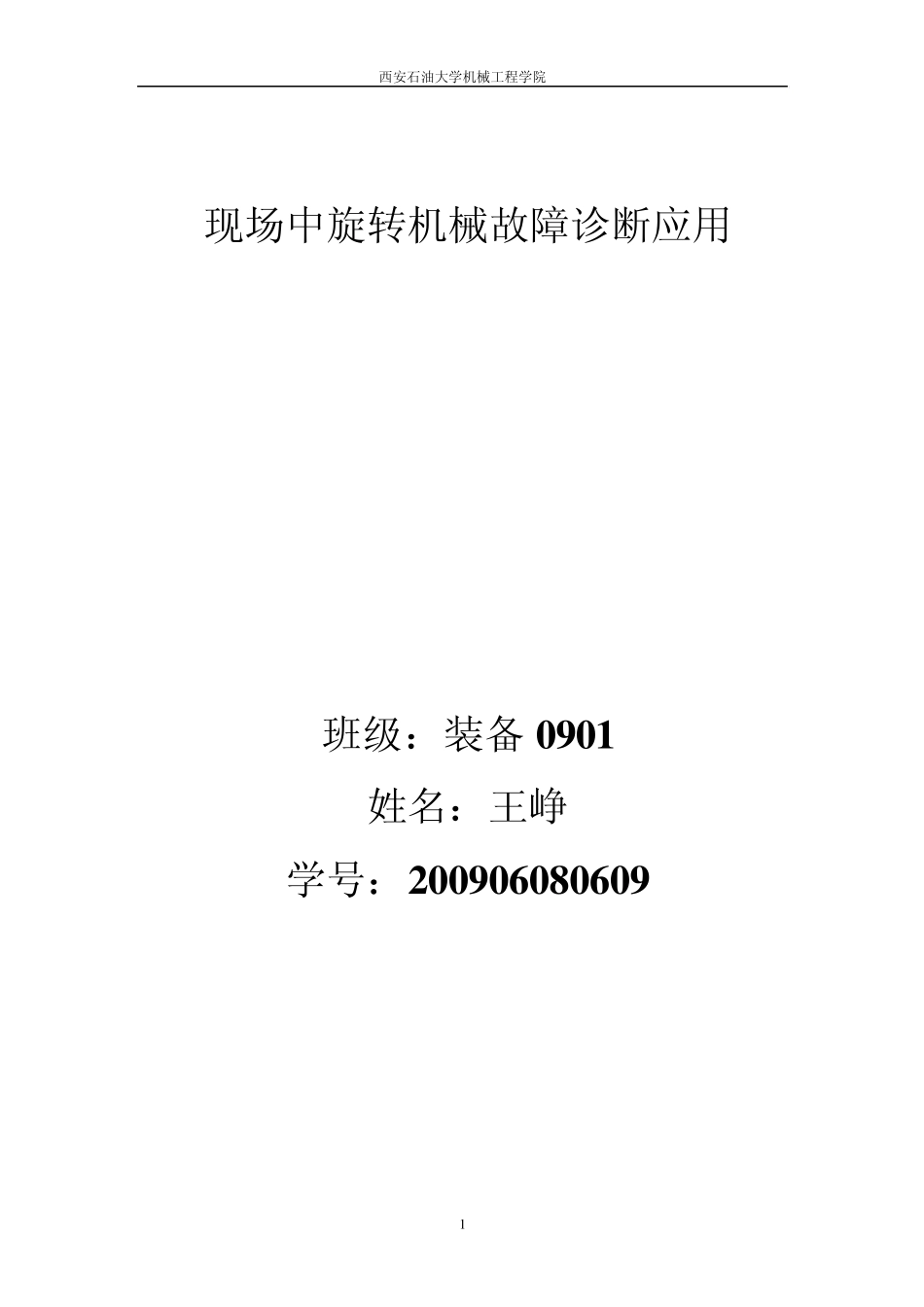

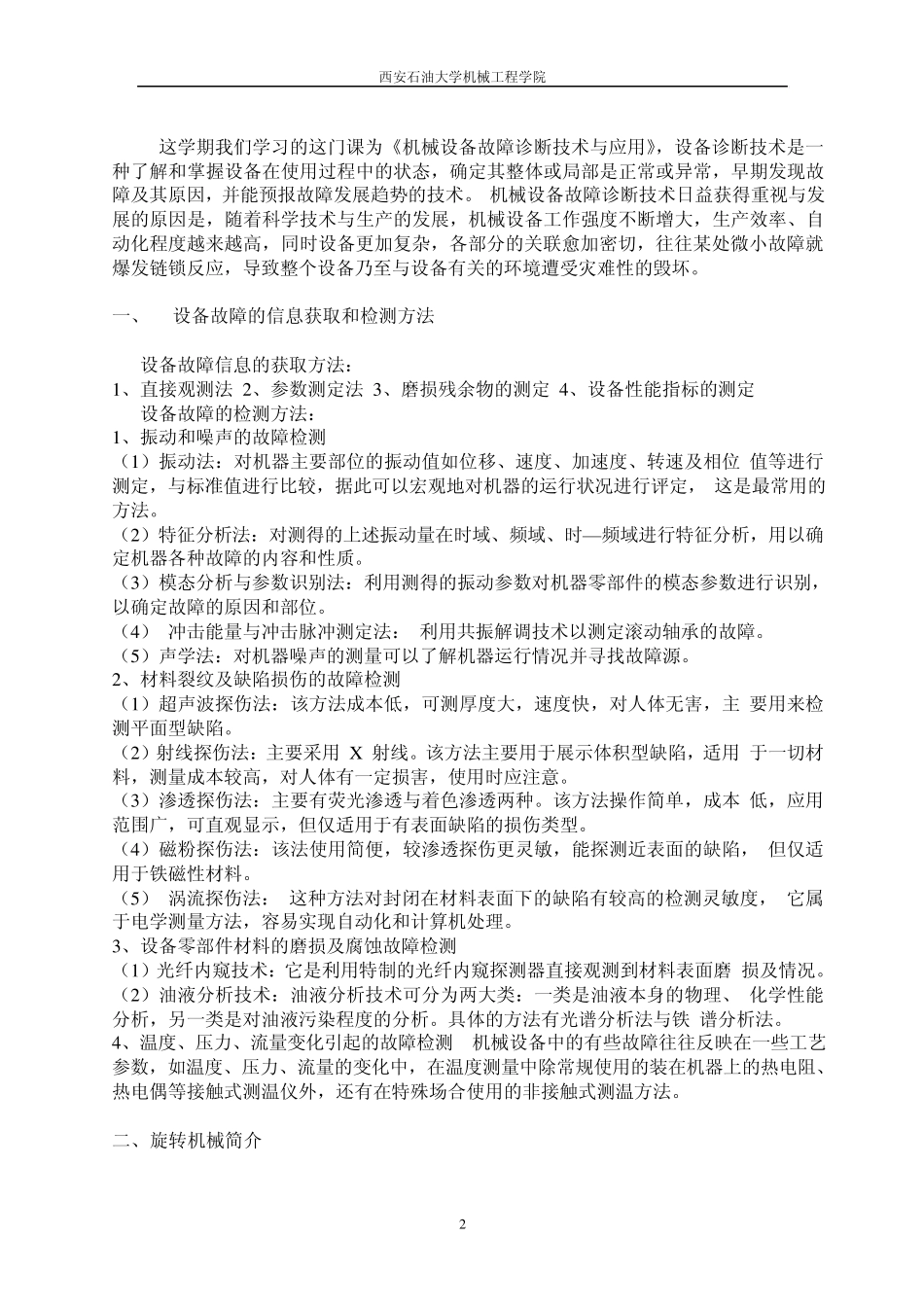

西安石油大学机械工程学院 1 现场中旋转机械故障诊断应用 班级：装备 0 9 0 1 姓名：王峥 学号：2 0 0 9 0 6 0 8 0 6 0 9 西安石油大学机械工程学院 2 这学期我们学习的这门课为《机械设备故障诊断技术与应用》，设备诊断技术是一种了解和掌握设备在使用过程中的状态，确定其整体或局部是正常或异常，早期发现故障及其原因，并能预报故障发展趋势的技术。 机械设备故障诊断技术日益获得重视与发展的原因是，随着科学技术与生产的发展，机械设备工作强度不断增大，生产效率、自动化程度越来越高，同时设备更加复杂，各部分的关联愈加密切，往往某处微小故障就爆发链锁反应，导致整个设备乃至与设备有关的环境遭受灾难性的毁坏。 一、 设备故障的信息获取和检测方法 设备故障信息的获取方法： 1、直接观测法 2、参数测定法 3、磨损残余物的测定 4、设备性能指标的测定 设备故障的检测方法： 1、振动和噪声的故障检测 （1）振动法：对机器主要部位的振动值如位移、速度、加速度、转速及相位 值等进行测定，与标准值进行比较，据此可以宏观地对机器的运行状况进行评定， 这是最常用的方法。 （2）特征分析法：对测得的上述振动量在时域、频域、时—频域进行特征分析，用以确定机器各种故障的内容和性质。 （3）模态分析与参数识别法：利用测得的振动参数对机器零部件的模态参数进行识别，以确定故障的原因和部位。 （4） 冲击能量与冲击脉冲测定法： 利用共振解调技术以测定滚动轴承的故障。 （5）声学法：对机器噪声的测量可以了解机器运行情况并寻找故障源。 2、材料裂纹及缺陷损伤的故障检测 （1）超声波探伤法：该方法成本低，可测厚度大，速度快，对人体无害，主 要用来检测平面型缺陷。 （2）射线探伤法：主要采用 X 射线。该方法主要用于展示体积型缺陷，适用 于一切材料，测量成本较高，对人体有一定损害，使用时应注意。 （3）渗透探伤法：主要有荧光渗透与着色渗透两种。该方法操作简单，成本 低，应用范围广，可直观显示，但仅适用于有表面缺陷的损伤类型。 （4）磁粉探伤法：该法使用简便，较渗透探伤更灵敏，能探测近表面的缺陷， 但仅适用于铁磁性材料。 （5） 涡流探伤法： 这种方法对封闭在材料表面下的缺陷有较高的检测灵敏度， 它属于电学测量方法，容易实现自动化和计算机处理。 3、设备零部件材料的磨损及腐蚀故障检测 （1）光纤内窥技术：它是利用特制的光纤内窥探测...
