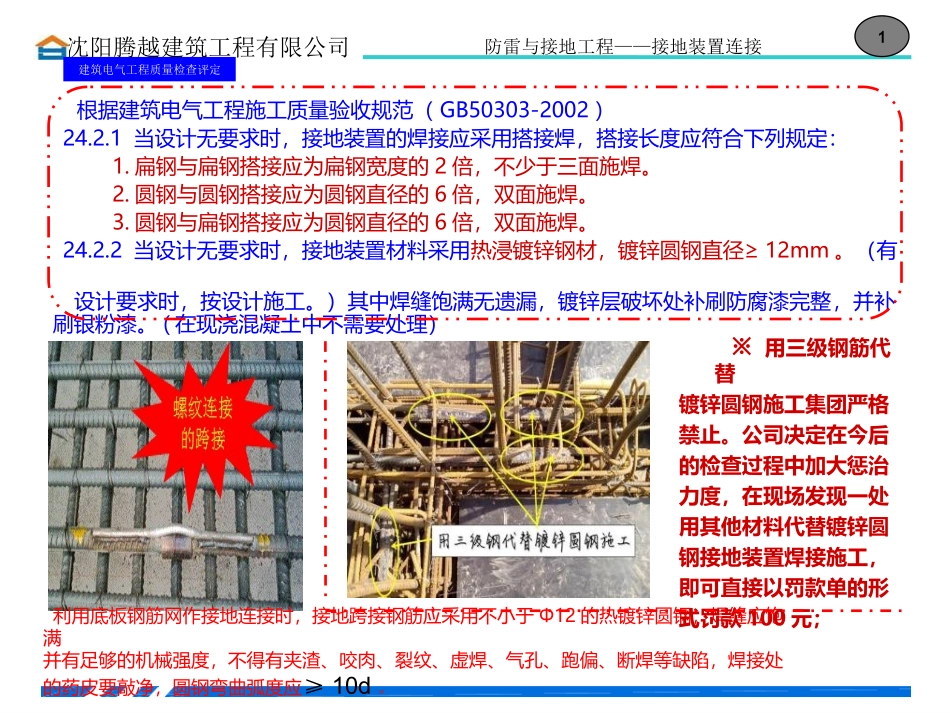

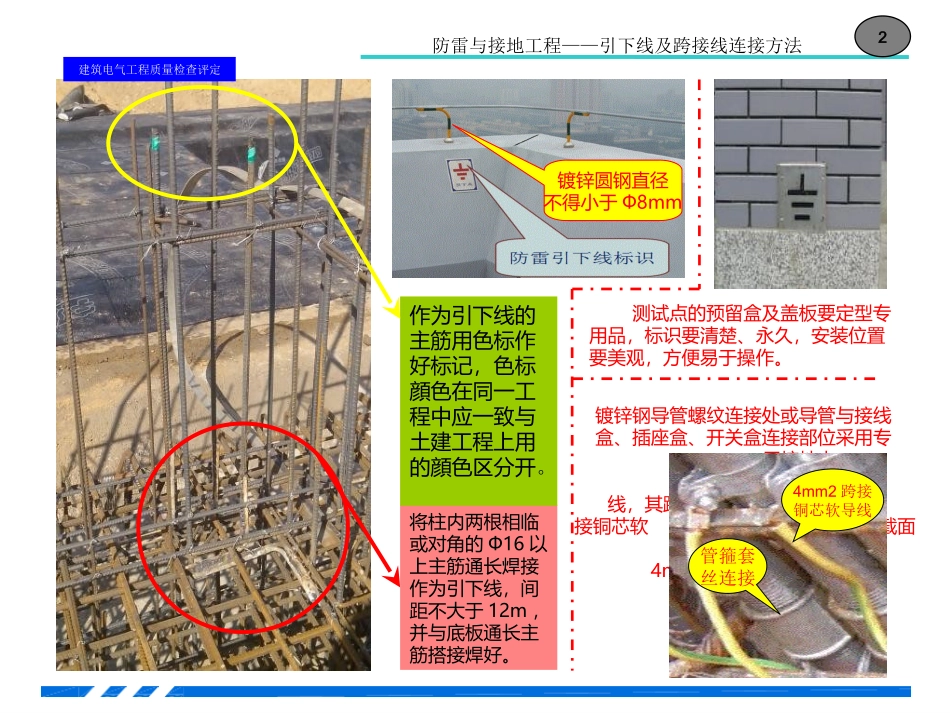

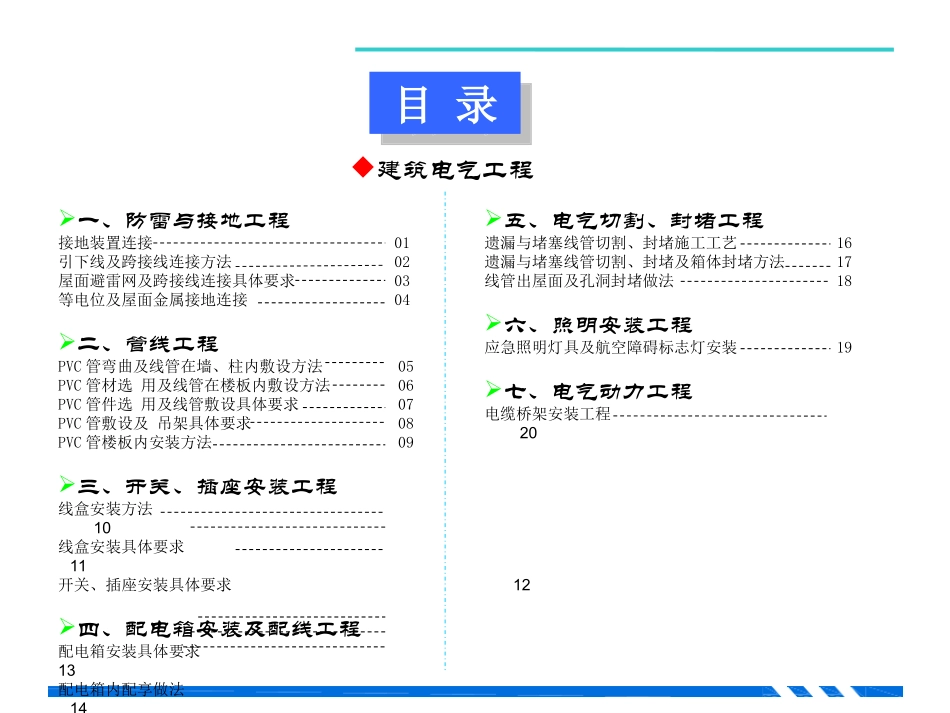

一、防雷与接地工程接地装置连接01引下线及跨接线连接方法02屋面避雷网及跨接线连接具体要求03等电位及屋面金属接地连接04二、管线工程PVC管弯曲及线管在墙、柱内敷设方法05PVC管材选用及线管在楼板内敷设方法06PVC管件选用及线管敷设具体要求07PVC管敷设及吊架具体要求08PVC管楼板内安装方法09三、开关、插座安装工程线盒安装方法10线盒安装具体要求11开关、插座安装具体要求12四、配电箱安装及配线工程配电箱安装具体要求13配电箱内配享做法14导线连接操作要点15五、电气切割、封堵工程遗漏与堵塞线管切割、封堵施工工艺16遗漏与堵塞线管切割、封堵及箱体封堵方法17线管出屋面及孔洞封堵做法18六、照明安装工程应急照明灯具及航空障碍标志灯安装19七、电气动力工程电缆桥架安装工程20目录目录建筑电气工程沈阳腾越建筑工程有限公司利用底板钢筋网作接地连接时，接地跨接钢筋应采用不小于Φ12的热镀锌圆钢；焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔、跑偏、断焊等缺陷，焊接处的药皮要敲净，圆钢弯曲弧度应≥10d。※用三级钢筋代替镀锌圆钢施工集团严格禁止。公司决定在今后的检查过程中加大惩治力度，在现场发现一处用其他材料代替镀锌圆钢接地装置焊接施工，即可直接以罚款单的形式罚款100元；根据建筑电气工程施工质量验收规范（GB50303-2002）24.2.1当设计无要求时，接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：1.扁钢与扁钢搭接应为扁钢宽度的2倍，不少于三面施焊。2.圆钢与圆钢搭接应为圆钢直径的6倍，双面施焊。3.圆钢与扁钢搭接应为圆钢直径的6倍，双面施焊。24.2.2当设计无要求时，接地装置材料采用热浸镀锌钢材，镀锌圆钢直径≥12mm。（有设计要求时，按设计施工。）其中焊缝饱满无遗漏，镀锌层破坏处补刷防腐漆完整，并补刷银粉漆。(在现浇混凝土中不需要处理）防雷与接地工程——接地装置连接1建筑电气工程质量检查评定将柱内两根相临或对角的Ф16以上主筋通长焊接作为引下线，间距不大于12m，并与底板通长主筋搭接焊好。作为引下线的主筋用色标作好标记，色标顔色在同一工程中应一致与土建工程上用的顔色区分开。镀锌圆钢直径不得小于Ф8mm测试点的预留盒及盖板要定型专用品，标识要清楚、永久，安装位置要美观，方便易于操作。镀锌钢导管螺纹连接处或导管与接线盒、插座盒、开关盒连接部位采用专用接地卡固定跨接线，其跨接铜芯软导线截面积不小于4mm2。4mm2跨接铜芯软导线管箍套丝连接防雷与接地工程——引下线及跨接线连接方法2建筑电气工程质量检查评定所有金属材料均使用镀锌件，连接采用焊接，支承件水平直线部分其各支点的间距不应大于1m，垂直部分不大于1.5m，弯曲部分为0.3m～0.5m，支架的安装高度为100～200mm。支承件根部表面平整，观感好。焊缝应饱满并有足够的机械强度，焊接处的药皮要敲净，焊接后必须刷防锈漆两道，面漆（银粉漆）两道。避雷线弯曲处不得小于90º，弯曲半径不得小于圆钢直径的10倍避雷网（带）安装应顺直，固定可靠，支承件间距均匀避雷线连接时焊接长度为其直径的6倍，并应双面施焊。多根管路进盒跨接地线焊接示意图管与盒跨接地线示意图管箍跨接地线防雷与接地工程——屋面避雷网及跨接线连接具体要求3建筑电气工程质量检查评定等电位箱的外表面要满足建筑装饰美观要求，箱门（盖板）上要有“等电位联结端子箱，不可触动”标识，颜色为黑色。箱门应与装饰面平齐，不歪斜，无污染。端子排采用4mm厚的铜排，并与接地扁钢可靠连接,并用PE线连接到分户箱。端子箱与墙面完成面齐平，背面密实。屋面钢结构接地管道及屋面金属栏杆接地突出屋面的金属管道用管道吊件和避雷安装附件相连避雷线或接地线与屋面及外露的其它金属物体（管道、爬梯、金属扶手、风机、冷却塔及建筑物景观照明灯、设备外壳及设备基础等金属物体）连成一个整体的闭合回路。精防雷与接地工程——等电位及屋面金属接地连接4建筑电气工程质量检查评定沈阳腾越建筑工程有限公司PVC管冷弯方法：先将弹簧插入管内，弯曲方法如图，也可以将管子用膝盖顶住，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过...
