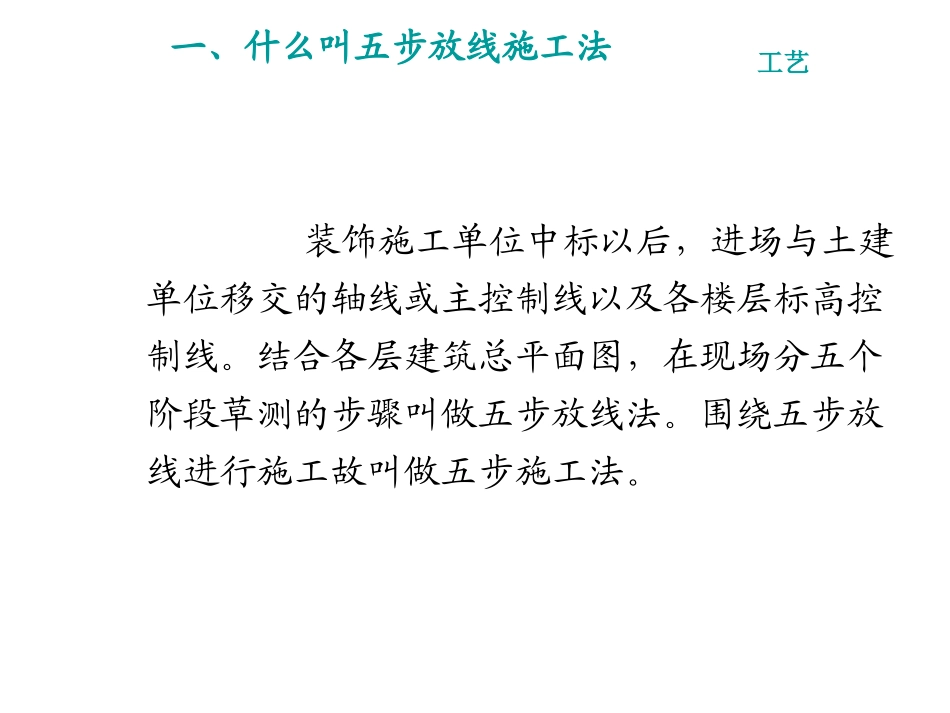

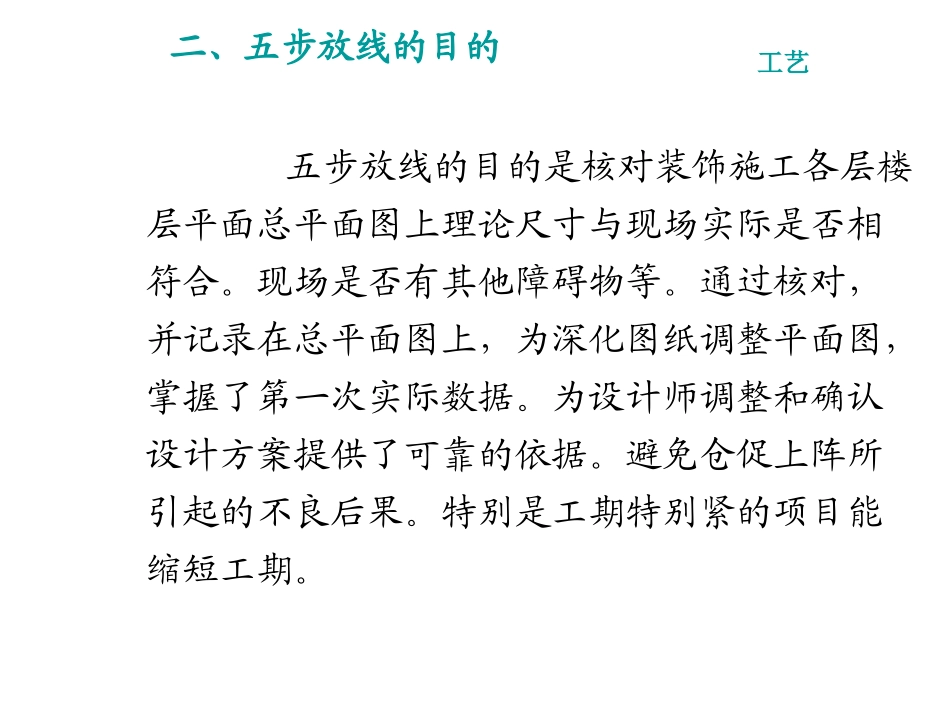

工艺五步放线施工法工艺一、什么叫五步放线施工法装饰施工单位中标以后，进场与土建单位移交的轴线或主控制线以及各楼层标高控制线。结合各层建筑总平面图，在现场分五个阶段草测的步骤叫做五步放线法。围绕五步放线进行施工故叫做五步施工法。工艺二、五步放线的目的五步放线的目的是核对装饰施工各层楼层平面总平面图上理论尺寸与现场实际是否相符合。现场是否有其他障碍物等。通过核对，并记录在总平面图上，为深化图纸调整平面图，掌握了第一次实际数据。为设计师调整和确认设计方案提供了可靠的依据。避免仓促上阵所引起的不良后果。特别是工期特别紧的项目能缩短工期。工艺三、五步放线的具体步骤（一）1、各层总平面图三根线;1]主控线、2]轴线、3]完成面控制线（轴距减1米靠近完成面最近的轴线）向墙面.顶面返引两根线;1]轴线,2]完成面控制线;墙面四根线;1]各层1米水平线;2顶面造形完成面线;3]顶面造形完成面向上250mm为机电标高线、4]地面±0.00水平线、。(根据楼层和班组可以分两组以上平行放线流水放线，再根据班组人数分组，形成多组平行流水放线)故为第一步放线。工艺装饰进场时现场状况说明：此阶段是放线最佳时期，这时空调、给排水、暖通、强弱电单位均未进场施工，土建二次结构又进入尾声，工地障碍物少，有利于经纬仪器、水准仪等仪器放线施工（减少以施工单位进场后材料堆放影响放线增加协调难度）。此阶段是放线最佳时机工艺1M线喷涂,土建移交的50线向上加50抄点放1米水平线一米线标识工艺轴线及一米线金螳螂坐标控制线（主控线）以土建平移出来的主控线定金螳螂主控线，以金螳螂的主控线复核总包轴线（检查总包轴线是否与理论轴线有误差），如有误差，以土建主控线平移到我司主控线为主按理论尺寸重新弹轴线，测出土建误差数据标在平面图纸上,然后以理论轴距尺寸减一米，弹墙面控制线，轴线从地面用红外线垂直水准仪移到墙面有条件。以一米水平线弹到顶面土建结构层形成墙顶地立体线。顶亚完成面线和机电控制线。机电控制线一般在吊顶完成面250mm以上根据灯具型号而定，一米线向上测试吊顶造型隐蔽的机电各种管路风路、以及设备能否在顶面按装,地面±0.00线测土建高差及地面管线确定地面抬高或降底。工艺完成面线此线为机电完成面线顶面及机电完成面线工艺以轴线放完成面线工艺三、五步放线的具体步骤（二）2、各层各区域墙面四周瓦工粉刷完成面线（卫生间、厨房间、服务间、乳胶漆、窗套线基层）;油工粉刷完成面线（粉刷石膏）;木工软包、硬包、木饰面完成面线。云石工干挂大理石完成面线各层1米水平线，主墙面结合节点草测线，地面测标高地毯找平称第二步放线。也叫做湿作业施工线。工艺通过控制线测得土建墙面AP轴16、17轴方向偏移200mm工艺粉刷完成面线第二步：粉刷完成面，测土建墙面平整度，方整度是否满足粉刷完成。墙面有个别的高面积不大于0.5剔除；大于调整粉刷完成面㎡供设计调整平面图。工艺门中线马桶中心线卫生间地面定位放线及石材分割工艺淋浴房浴缸A面墙石材排版工艺三、五步放线的具体步骤（三）3、根据草测线的结果，供深化设计师局部调整平面图后，放造型线，称第三步放线。工艺造型完成面线走道控制线工艺造型完成面线第三步：空调送回风口检修口喷淋头烟感广播投影仪投影幕灯具灯孔的定位放线插座开关盒六联模块造型完成面线，对不确定模凌两可的造型留活口，不影响大面积施工。工艺走道中心线木饰面完成面回风口清镜完成面门洞标识工艺木饰面、墙纸、衣橱房间1M水平线插座床头柜工艺墙面软包床位中心线筒灯工艺机电点位现场定位此照片是质量通病工艺通过放线？工艺三、五步放线的具体步骤（四）4、以走道中间控制线为基准线，调整与走道有关的门套内、外侧的墙面完成面线定门套，此种放线方法称为平行放线法为第四步放线。在施工中也叫走道施工法，门套成品化放线施工法。工艺工艺工艺右图:向外幕墙交底，±0标高以我司为准，门中心线以6～7轴之间的中心线为准，所有门轴以F轴为准。门居中安装。土建墙墙垛以6～7轴中心线两边均分左图:向家具厂交底你的图纸先深化,门套尺寸己定;石材木饰面软硬包以你的图纸尺寸为准;按签字时间的顺序为...
