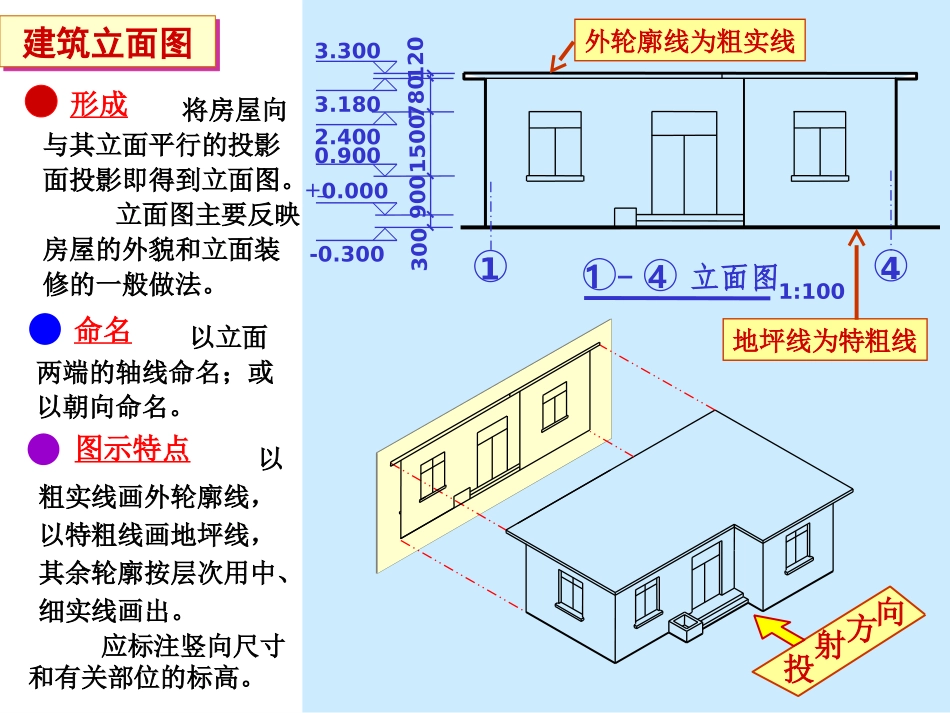

新编系列新编系列建筑立面图的形成建筑立面图建筑立面图形成将房屋向与其立面平行的投影面投影即得到立面图。立面图主要反映房屋的外貌和立面装修的一般做法。78012015003009001-4立面图1:100143.3003.1802.4000.900+0.000-0.300命名以立面两端的轴线命名；或以朝向命名。图示特点向投方射以粗实线画外轮廓线，以特粗线画地坪线，其余轮廓按层次用中、细实线画出。应标注竖向尺寸和有关部位的标高。外轮廓线为粗实线地坪线为特粗线新编系列新编系列绘制立面图的有关规定比例：建筑立面图的比例与平面图一致，常用１：５０、１：１００、１：１１１的比例绘制。图线：为使立面图外形更清晰，通常用粗实线表示立面图的最外轮廓线，而凸出墙面的雨蓬、阳台、柱子、窗台、窗楣、台阶、花池等投影线用中粗线画出，地坪线用加粗线（粗于标准粗度的１.4倍）画出，其余如门、窗及墙面分格线、落水管以及材料符号引出线、说明引出线等用细实线画出。图例：新编系列新编系列新编系列新编系列新编系列新编系列新编系列新编系列新编系列新编系列建筑剖面图的形成剖切平面建筑剖面图建筑剖面图剖面图的形成假想用一平行于某墙面的铅垂剖切平面将房屋从屋顶到基础全部剖开，把需表达的部分投射到与剖切平面平行的投影面上而成。剖面图表示房间内部的结构或构造形式、分层情况和各部位的联系、材料及其高度等。剖面图的图示特点剖面图应标注外墙的定位轴号、必要的尺寸和标高。剖切平面应选择剖到房屋内部较复杂的部位，可横剖、纵剖或阶梯剖。剖切位置应在底层平面图中标注。1-1剖面图1:10045001200240012001500780120CBA500500500投射方向-0.3000.9003.3002.4003.180+0.000断面轮廓为粗实线断面后的可见轮廓为细实线新编系列新编系列尺寸标注1.剖面图的尺寸标注在竖直方向上：图形外部标注三道尺寸及建筑物的室内外地坪、各层楼面、门窗的上下口及墙顶等部位的标高。外部的三道尺寸，最外一道为总高尺寸，从室外地平面起标到墙顶止，标注建筑物的总高度；中间一道尺寸为层高尺寸，标注各层层高（两层之间楼地面的垂直距离称为层高）；最里边一道尺寸称为细部尺寸，标注墙段及洞口尺寸。2.水平方向：常标注剖到的墙、柱及剖面图两端的轴线编号及轴线间距，并在图的下方注写图名和比例。3.其它标注：由于剖面图比例较小，某些部位如墙脚、窗台、过梁、墙顶等节点，不能详细表达，可在剖面图上的该部位处，画上详图索引标志，另用详图来表示其细部构造尺寸。此外楼地面及墙体的内外装修，可用文字分层标注。新编系列新编系列建筑立面图建筑立面图由南立面图可看出入口处的大门（M-1）、台阶、雨蓬和雨蓬上方的窗户，右面外墙上各层窗户（C-1）、通长窗台和花台，东侧门（M-3）上方的雨蓬和台阶挡板，西面山墙上C-2的窗套。由图中可知有关部位的标高和相对尺寸。191-9立面图1:1004509001800140018001400180011009.1007.3005.9004.1002.7000.900+0.00010200-0.450建筑立面图新编系列新编系列建筑剖面图建筑剖面图建筑剖面图剖面图表示建筑物内部的结构形式、分层情况、各部分的竖向联系、材料及高度等。应标注两端轴线及有关部位的标高和相对尺寸。1-1剖面图1:100EB10.2009.1007.3005.900-0.4502.7004.1003.00018001400180011001100300315018001400180014001100450135018002%1.6004.8009.600+0.0006.4003.2009.1005.9004.1002.7000.9007.300-0.45010.20032003200320010200此处断开新编系列新编系列读图—住宅建筑平面图读图—住宅建筑平面图读图—住宅底层平面图上21M3M3M4M4M4M4M4M4M3M3M3M3C1C1C2C2M1M1C1C1MCMCC3C3C3C3北卫卫厨房房房厅厅房房厨房底层平面图1:100112222-0.020-0.020-0.1500.600-0.050-0.0200.000900194003300350028002800350033001009001500900150020001000120050050012001100200015009001500100ABCD11345789121481011642001400300015008900150050050055070025054088070010202600160024001600260042004200150015001200680100080012050070040024004007005001208001000680120015001500300240800610新编系列新编系列读图—住宅建筑平面图读图—住宅建筑平面图读图—住宅二层平面图卫...
