无损检测超声探伤UT基础讲义

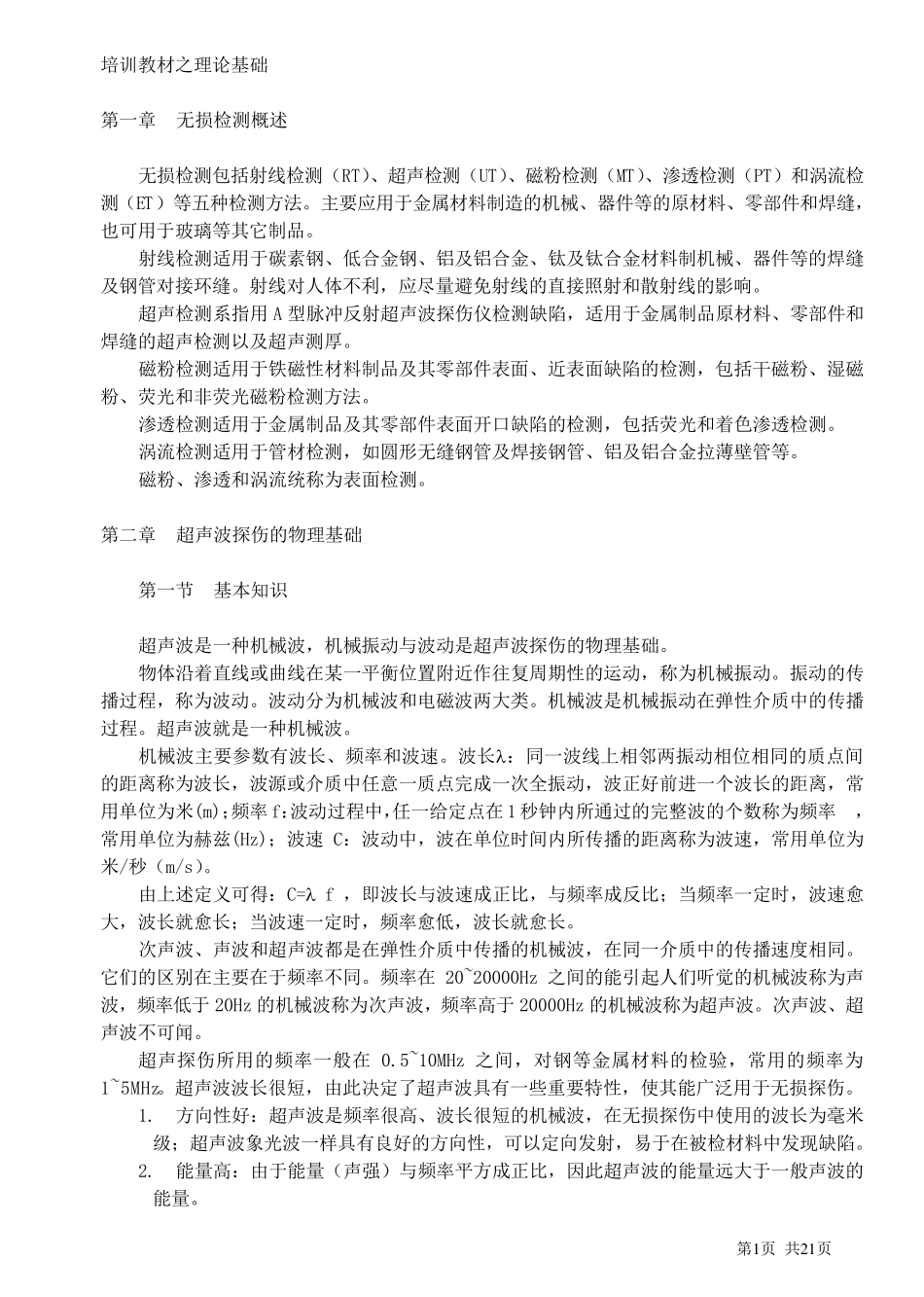

无损检测超声探伤UT基础讲义_第1页
1/21

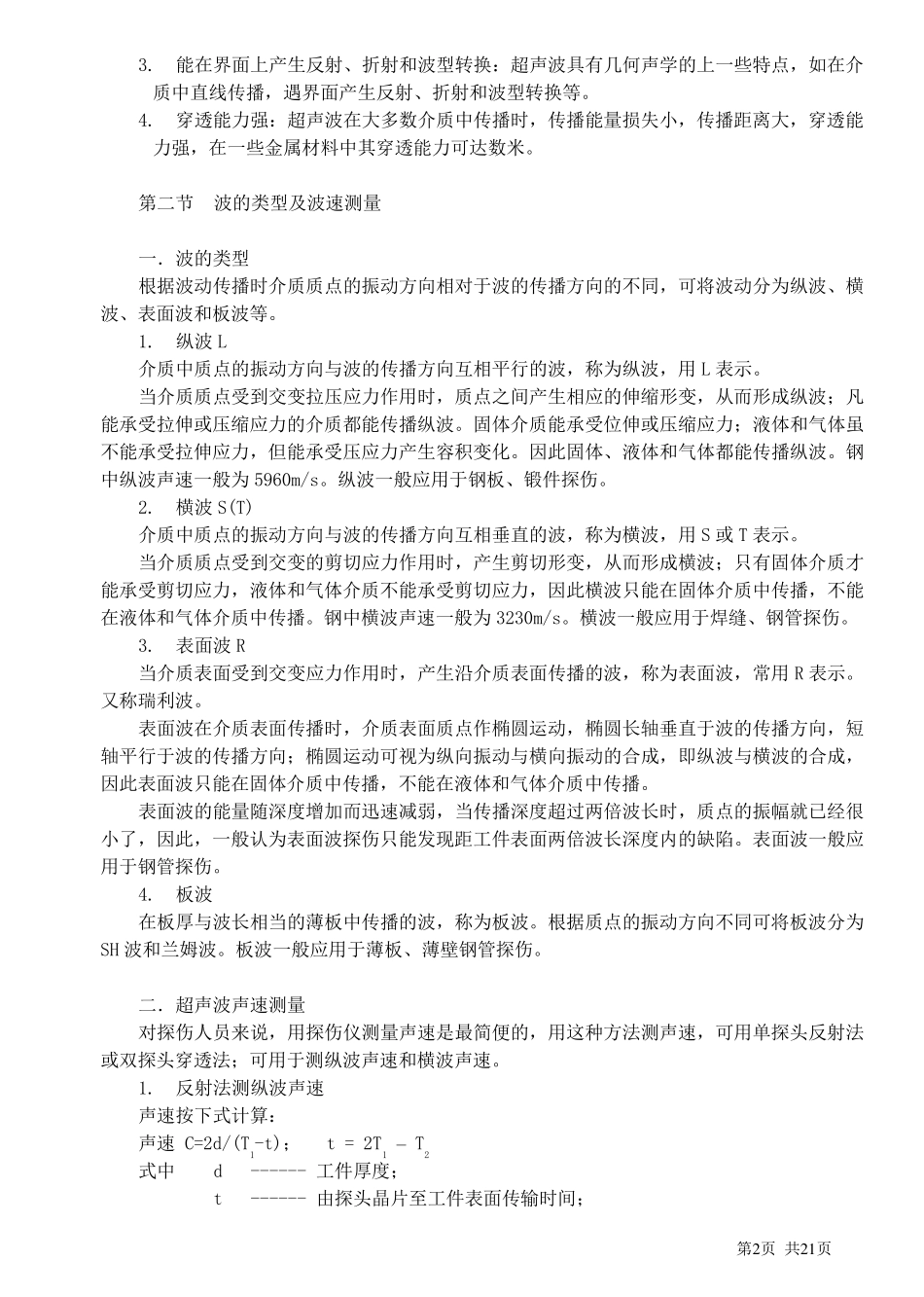

无损检测超声探伤UT基础讲义_第2页
2/21
无损检测超声探伤UT基础讲义_第3页
3/21
第1 页 共2 1 页 培训教材之理论基础 第一章 无损检测概述 无损检测包括射线检测(RT)、超声检测(UT)、磁粉检测(MT)、渗透检测(PT)和涡流检测(ET)等五种检测方法。主要应用于金属材料制造的机械、器件等的原材料、零部件和焊缝,也可用于玻璃等其它制品。 射线检测适用于碳素钢、低合金钢、铝及铝合金、钛及钛合金材料制机械、器件等的焊缝及钢管对接环缝。射线对人体不利,应尽量避免射线的直接照射和散射线的影响。 超声检测系指用 A 型脉冲反射超声波探伤仪检测缺陷,适用于金属制品原材料、零部件和焊缝的超声检测以及超声测厚。 磁粉检测适用于铁磁性材料制品及其零部件表面、近表面缺陷的检测,包括干磁粉、湿磁粉、荧光和非荧光磁粉检测方法。 渗透检测适用于金属制品及其零部件表面开口缺陷的检测,包括荧光和着色渗透检测。 涡流检测适用于管材检测,如圆形无缝钢管及焊接钢管、铝及铝合金拉薄壁管等。 磁粉、渗透和涡流统称为表面检测。 第二章 超声波探伤的物理基础 第一节 基本知识 超声波是一种机械波,机械振动与波动是超声波探伤的物理基础。 物体沿着直线或曲线在某一平衡位置附近作往复周期性的运动,称为机械振动。振动的传播 过 程 ,称为波动。波动分 为机械波和电 磁波两 大 类 。机械波是机械振动在弹 性介 质 中 的传播过 程 。超声波就 是一种机械波。 机械波主要参 数 有 波长 、频 率 和波速 。波长 : 同 一波线上 相 邻 两 振动相 位相 同 的质 点 间的距 离 称为波长 ,波源 或介 质 中 任 意 一质 点 完 成 一次 全 振动,波正 好 前 进 一个 波长 的距 离 ,常用单 位为米 (m);频 率 f:波动过 程 中 ,任 一给 定 点 在1 秒 钟 内 所 通 过 的完 整 波的个 数 称为频 率 ,常 用单 位为赫 兹 (Hz); 波速C: 波动中 ,波在单 位时 间 内 所 传播 的距 离 称为波速 ,常 用单 位为米 /秒 (m/s)。 由 上 述定 义 可得 : C= f ,即 波长 与波速 成 正 比 ,与频 率 成 反比 ; 当 频 率 一定 时 ,波速 愈大 ,波长 就 愈 长 ; 当 波速 一定 时 ,频 率 愈 低,波长 就 愈 长 。 次 声波、声波和超声波都 是在弹 性介 质 中 传播 的机械波,在同 一介 质 中 的传播 速 度 相 同 。它们 的区 别 在...
