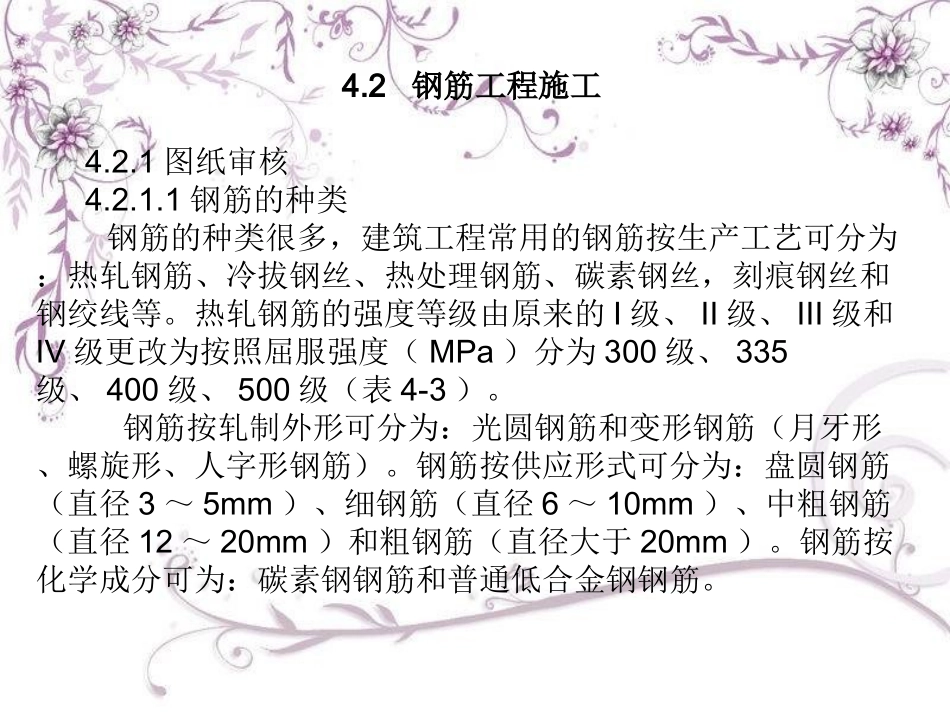

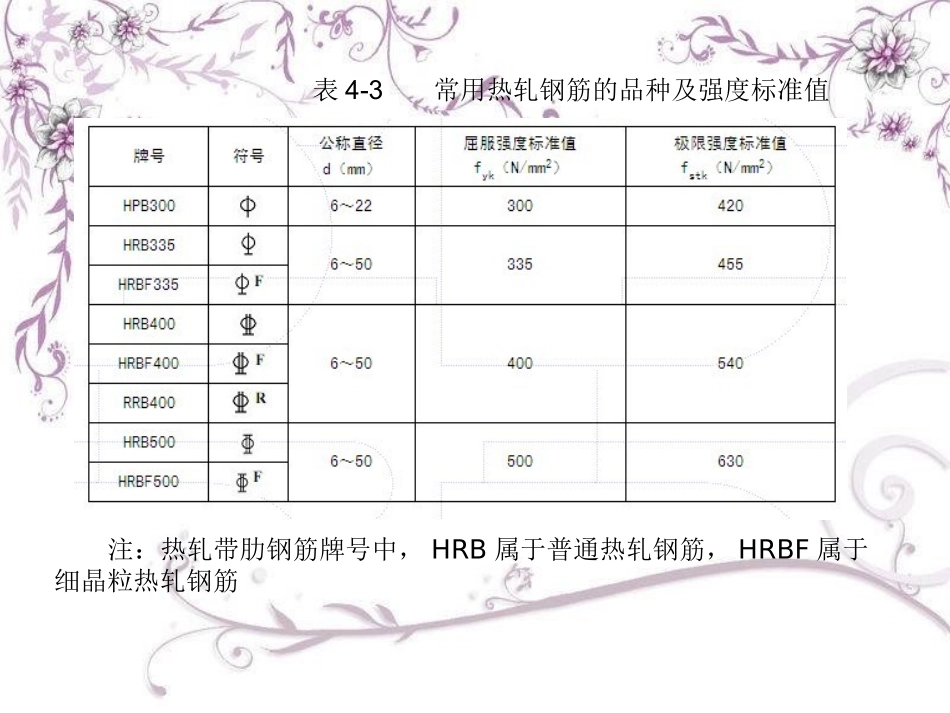

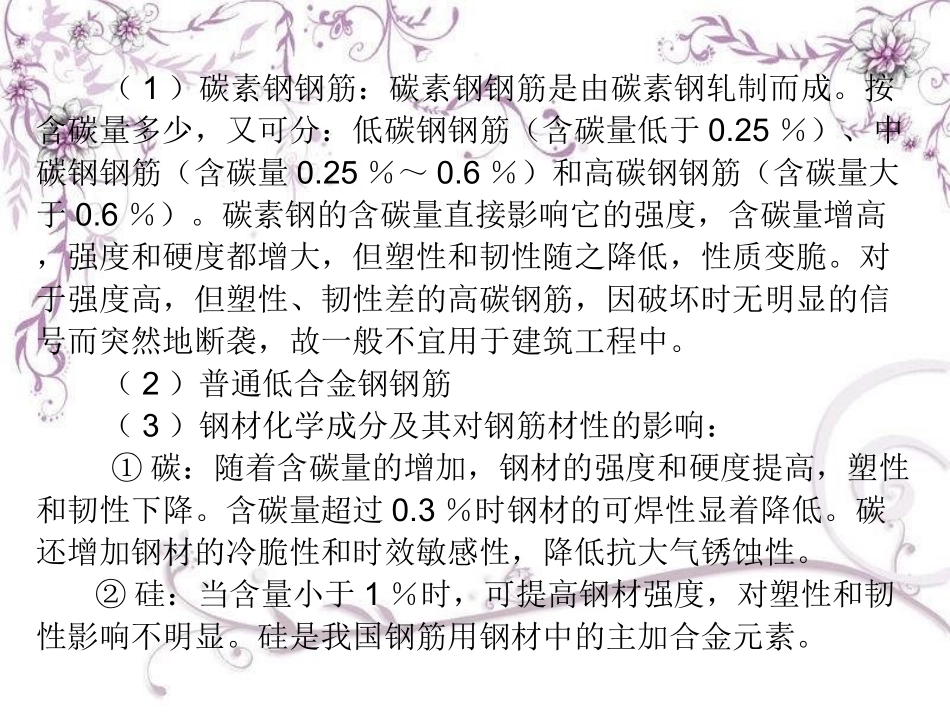

4.2钢筋工程施工4.2.1图纸审核4.2.1.1钢筋的种类钢筋的种类很多，建筑工程常用的钢筋按生产工艺可分为：热轧钢筋、冷拔钢丝、热处理钢筋、碳素钢丝，刻痕钢丝和钢绞线等。热轧钢筋的强度等级由原来的I级、II级、III级和IV级更改为按照屈服强度（MPa）分为300级、335级、400级、500级（表4-3）。钢筋按轧制外形可分为：光圆钢筋和变形钢筋（月牙形、螺旋形、人字形钢筋）。钢筋按供应形式可分为：盘圆钢筋（直径3～5mm）、细钢筋（直径6～10mm）、中粗钢筋（直径12～20mm）和粗钢筋（直径大于20mm）。钢筋按化学成分可为：碳素钢钢筋和普通低合金钢钢筋。表4-3常用热轧钢筋的品种及强度标准值注：热轧带肋钢筋牌号中，HRB属于普通热轧钢筋，HRBF属于细晶粒热轧钢筋（1）碳素钢钢筋：碳素钢钢筋是由碳素钢轧制而成。按含碳量多少，又可分：低碳钢钢筋（含碳量低于0.25％）、中碳钢钢筋（含碳量0.25％～0.6％）和高碳钢钢筋（含碳量大于0.6％）。碳素钢的含碳量直接影响它的强度，含碳量增高，强度和硬度都增大，但塑性和韧性随之降低，性质变脆。对于强度高，但塑性、韧性差的高碳钢筋，因破坏时无明显的信号而突然地断袭，故一般不宜用于建筑工程中。（2）普通低合金钢钢筋（3）钢材化学成分及其对钢筋材性的影响：①碳：随着含碳量的增加，钢材的强度和硬度提高，塑性和韧性下降。含碳量超过0.3％时钢材的可焊性显着降低。碳还增加钢材的冷脆性和时效敏感性，降低抗大气锈蚀性。②硅：当含量小于1％时，可提高钢材强度，对塑性和韧性影响不明显。硅是我国钢筋用钢材中的主加合金元素。③锰：锰能消减硫和氧引起的热脆性，使钢材的热加工性能改善，同时也可提高钢材强度。④磷：磷是碳素钢中很有害的元素之一。磷含量增加，钢材的强度、硬度提高，塑性和韧性显着下降。⑤硫：硫化物所造成的低熔点使钢材在焊接时易产生热裂纹，形成热脆现象，称为热脆性。硫使钢的可焊性、冲击韧性、耐疲劳性和抗腐蚀性等均降低。⑥氧：氧是钢中有害元素，会降低钢材的机械性能。⑦氮：氮对钢材性质的影响与碳、磷相似，会使钢材强度提高，塑性特别是韧性显著下降。图4-19低碳钢应力应变曲线4.2.1.2钢筋的主要性能1、力学性能2、锚固性能3、钢筋冷弯性能4、钢筋焊接性能4.2.1.3结构图的识读1、平法设计规则1）注写方式与截面方式相结合。2）集中标注与原位标注相结合。3）特殊构造不属于标准化内容。2、平法梁的平面整体表示方法：平面注写包括集中标注和原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该数值原位标注。施工时，原位标注取值优先。（1）梁的集中标注内容有：1）构件编号（代号、序号、跨数）梁的代号：KL—框架梁；L—非框架梁；XLA—一端有悬挑梁；XLB—两端有悬挑梁，且悬挑不计入跨数。如KL2（4），表示为2号框架梁，共四跨。2）几何要素：截面尺寸B×H，即梁宽×梁高。3）配筋要素①梁箍筋：包括钢筋级别、直径、加密区与非加密区间距及肢数。如φ10@100/200（2），表示箍筋直径为10mm，加密区间距100mm，非加密区直径为200mm，（2）表示箍筋直径为2肢箍。第一个箍筋从柱内侧50mm处开始布置，加密区长度为：一级抗震≥2hb和≥500mm取大值；二至四级抗震≥1.5hb和≥500mm取大值。②梁上部贯通筋或架立筋a、同排纵筋中既有贯通筋又有架立筋时，应用“＋”将贯通筋与架立筋相连。注写时须将角部纵筋写在加号前面，架立筋写在加好后面的括号内。如：222+（420）。b、当梁的上部纵筋和梁的下部纵筋均为贯通筋，且多数跨配筋相同时，可加注下部纵筋的配筋值，用分号“；”隔开。如225；322。4）补充要素：当梁的顶面标高存在高差，此为可选项。（2）梁的原位标注内容有：梁支座上部纵筋（负弯矩钢筋）①当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。如6254/2表示上排纵筋为4根25，下排纵筋为2根25。②当同排纵筋有两种直径时，用加号“+”将两种直径纵筋相连接，注写时须将角部纵筋写在加号前面，如225+222。③当梁中间支座两边的上部纵筋不同时，须在支座两边同时标注；当梁的中间支座两边的上部纵...
