无盲区系列双色水位计说明书

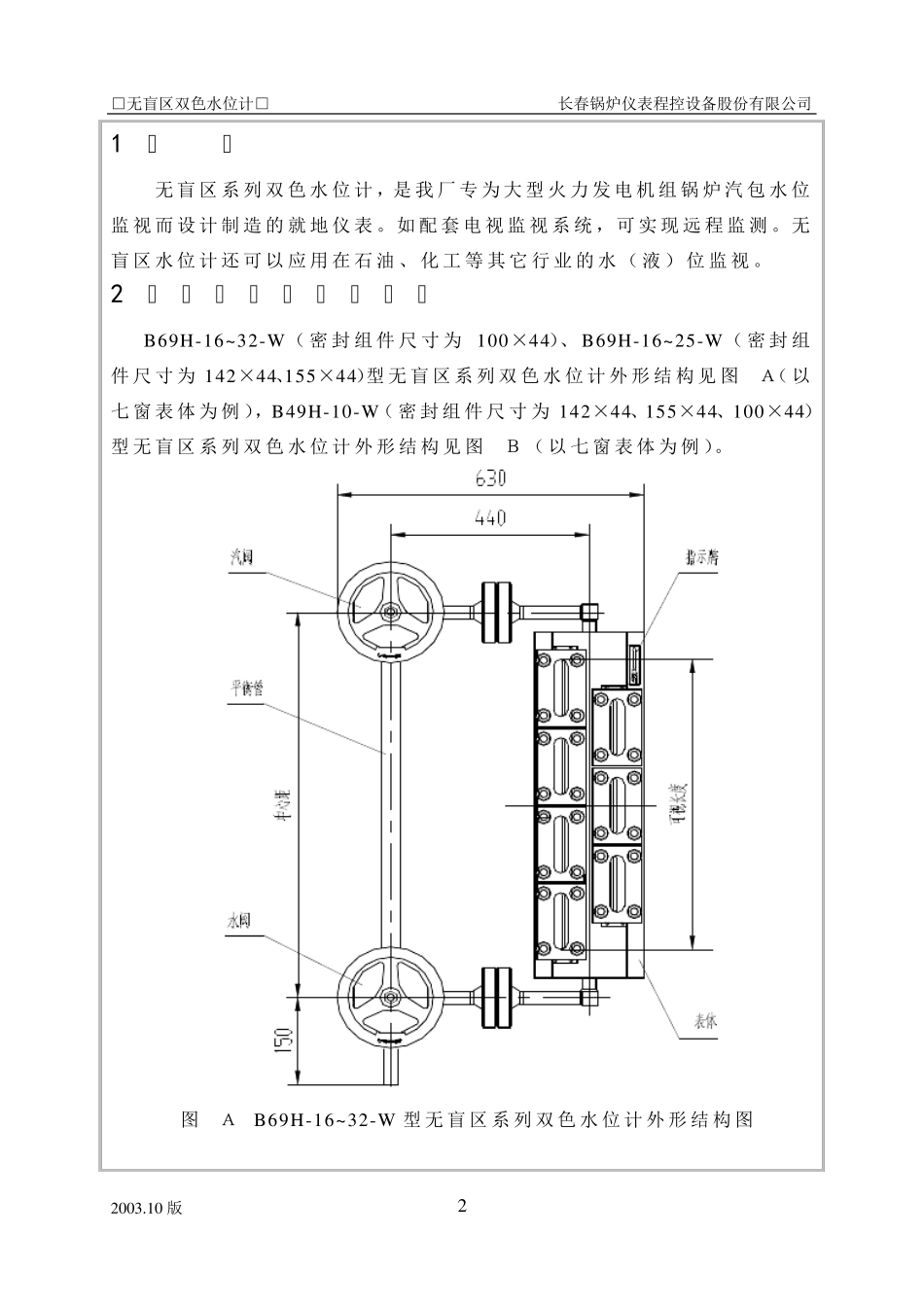

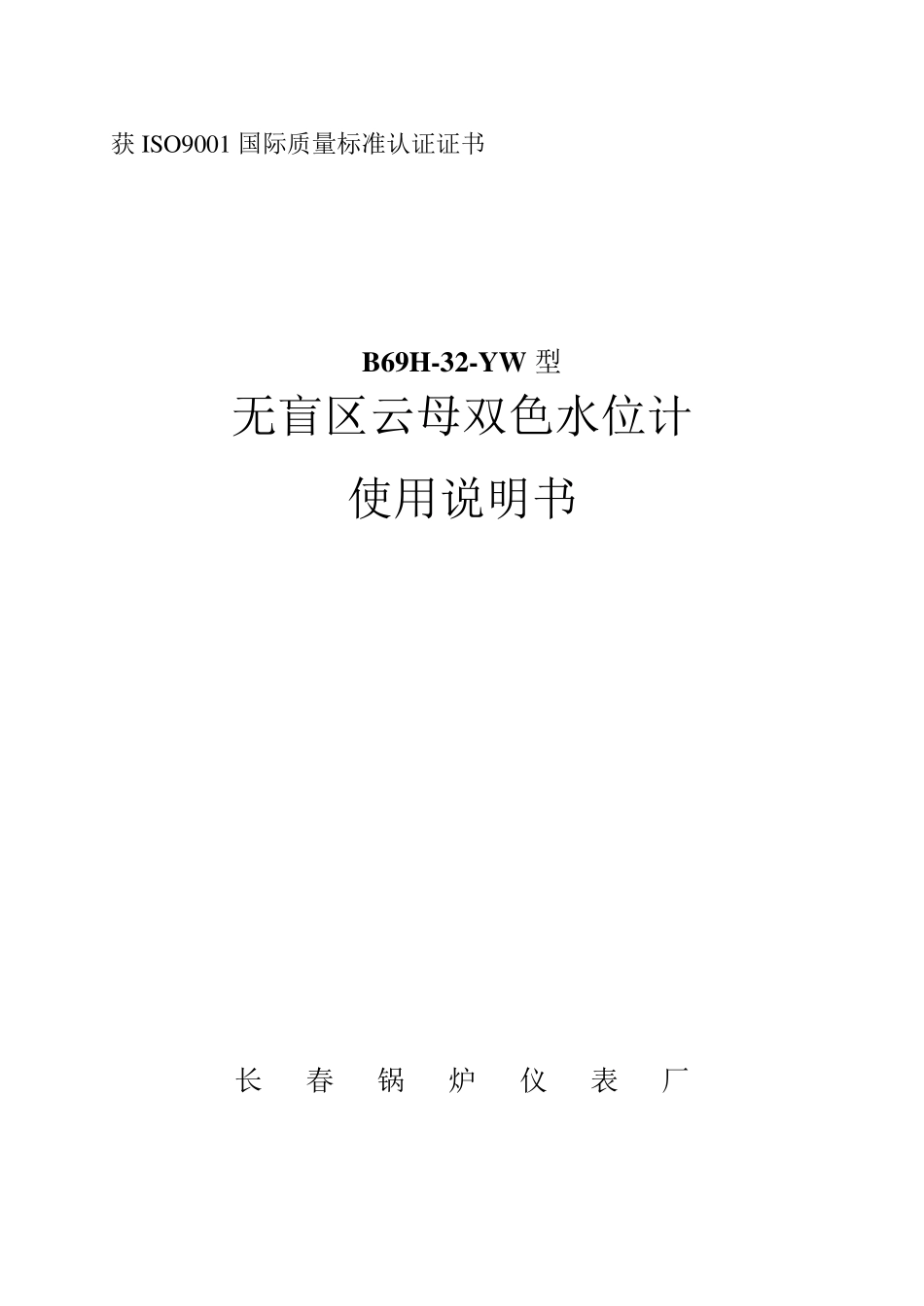

获ISO9001 国际质量标准认证证书 B69H-32-YW 型 无盲区云母双色水位计 使用说明书 长 春 锅 炉 仪 表 厂 □无盲区双色水位计□ 长春锅炉仪表程控设备股份有限公司 2 0 0 3 .1 0 版 1 ■ 目 录 ■ 1 用途- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1 2 结构特点及工作原理- - - - - - - - - - - - - - - - - - - - - - - - - - 1 3 主要技术参数- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4 4 安装- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5 5 调试- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 8 6 使用- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 9 7 维修及注意事项- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1 0 8 易损零件- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1 3 9 订货须知- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1 8 1 0 扭力扳手使用方法- - - - - - - - - - - - - - - - - - - - - - - - - - 1 8 □无盲区双色水位计□ 长春锅炉仪表程控设备股份有限公司 2003.10 版 2 1 用 途 无盲区系列双色水位计，是我厂专为大型火力发电机组锅炉汽包水位监视而设计制造的就地仪表。如配套电视监视系统，可实现远程监测。无盲区水位计还可以应用在石油、化工等其它行业的水（液）位监视。 2 结 构 特 点 及 工 作 原 理 2.1B69H-16~32-W（密封组件尺寸为100×44）、B69H-16~25-W（密封组件尺寸为142×44、155×44）型无盲区系列双色水位计外 形 结 构 见 图 1Ａ（以七 窗 表体 为例 ），B49H-10-W（密封组件尺寸为142×44...
