无管网七氟丙烷说明及技术参数

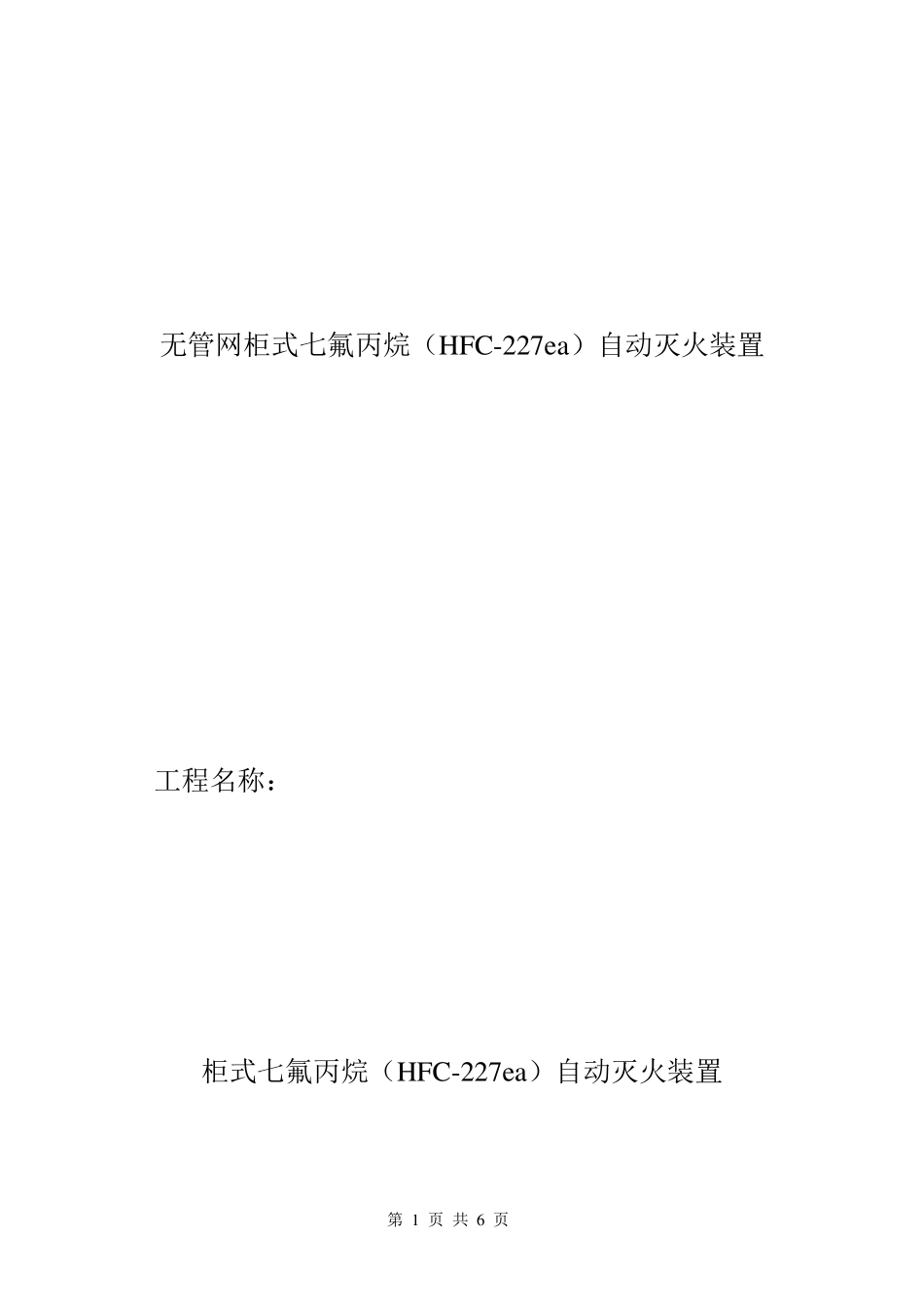

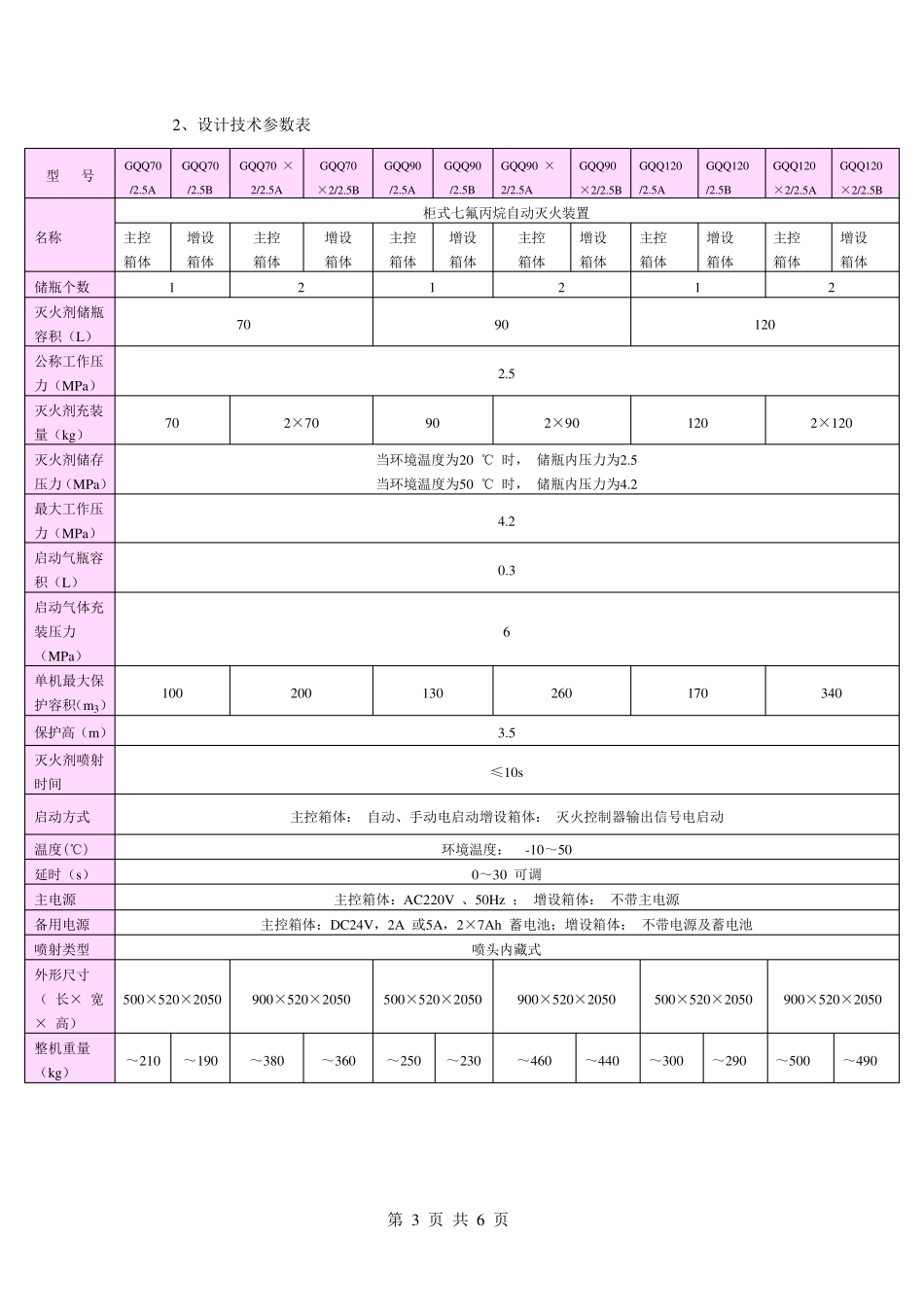

第 1 页 共 6 页 无管网柜式七氟丙烷（HFC-227ea）自动灭火装置 工程名称： 柜式七氟丙烷（HFC-227ea）自动灭火装置 第 2 页 共 6 页 设备说明 一、设计依据： 1、 GB16670-2006《柜式气体灭火装置》； 2、 GB50370-2005《气体灭火系统设计规范》； 3、 GB50263-2007《气体灭火系统施工及验收规范》； 4、 其它有关规范。 二、设计说明： 1、自动灭火装置工作程序图 火 警 感烟探测器 感温探测器 目 视 火灾报警及灭火控制器 电气手动 火警显示（声光报警） 延 时 设备联动（关闭电源、风机、防火阀等） 开启容器阀 灭火剂喷放 喷放显示（气体释放门灯亮） 灭 火 第 3 页 共 6 页 2、设计技术参数表 型 号 GQQ70 /2.5A GQQ70 /2.5B GQQ70 ×2/2.5A GQQ70 ×2/2.5B GQQ90 /2.5A GQQ90 /2.5B GQQ90 ×2/2.5A GQQ90 ×2/2.5B GQQ120 /2.5A GQQ120 /2.5B GQQ120 ×2/2.5A GQQ120 ×2/2.5B 名称 柜式七氟丙烷自动灭火装置 主控 箱体 增设 箱体 主控 箱体 增设 箱体 主控 箱体 增设 箱体 主控 箱体 增设 箱体 主控 箱体 增设 箱体 主控 箱体 增设 箱体 储瓶个数 1 2 1 2 1 2 灭火剂储瓶容积（L） 70 90 120 公称工作压力（MPa） 2.5 灭火剂充装量（kg） 70 2×70 90 2×90 120 2×120 灭火剂储存压力（MPa） 当环境温度为20 ℃ 时， 储瓶内压力为2.5 当环境温度为50 ℃ 时， 储瓶内压力为4.2 最大工作压力（MPa） 4.2 启动气瓶容积（L） 0.3 启动气体充装压力（MPa） 6 单机最大保护容积（m3） 100 200 130 260 170 340 保护高（m） 3.5 灭火剂喷射时间 ≤10s 启动方式 主控箱体： 自动、手动电启动增设箱体： 灭火控制器输出信号电启动 温度(℃) 环境温度： -10～50 延时（s） 0～30 可调 主电源 主控箱体：AC220V 、50Hz ； 增设箱体： 不带主电源 备用电源 主控箱体：DC24V，2A 或5A，2×7Ah 蓄电池；增设箱体： 不带电源及蓄电池 喷射类型 喷头内藏式 外形尺寸（ 长× 宽× 高） 500×520×2050 900×520×2050 500×520×2050 900×520×2050 500×520×2050 900×520×2050 整机重量（kg） ～210 ～190 ～380 ～360 ～250 ～230 ～460 ～440 ～300 ～290 ～500 ～490 第 4 页 共 6 页 3、 对 防 护 区 的 要 求 ● 防 护...
