无线传感器网络节点的硬件设计

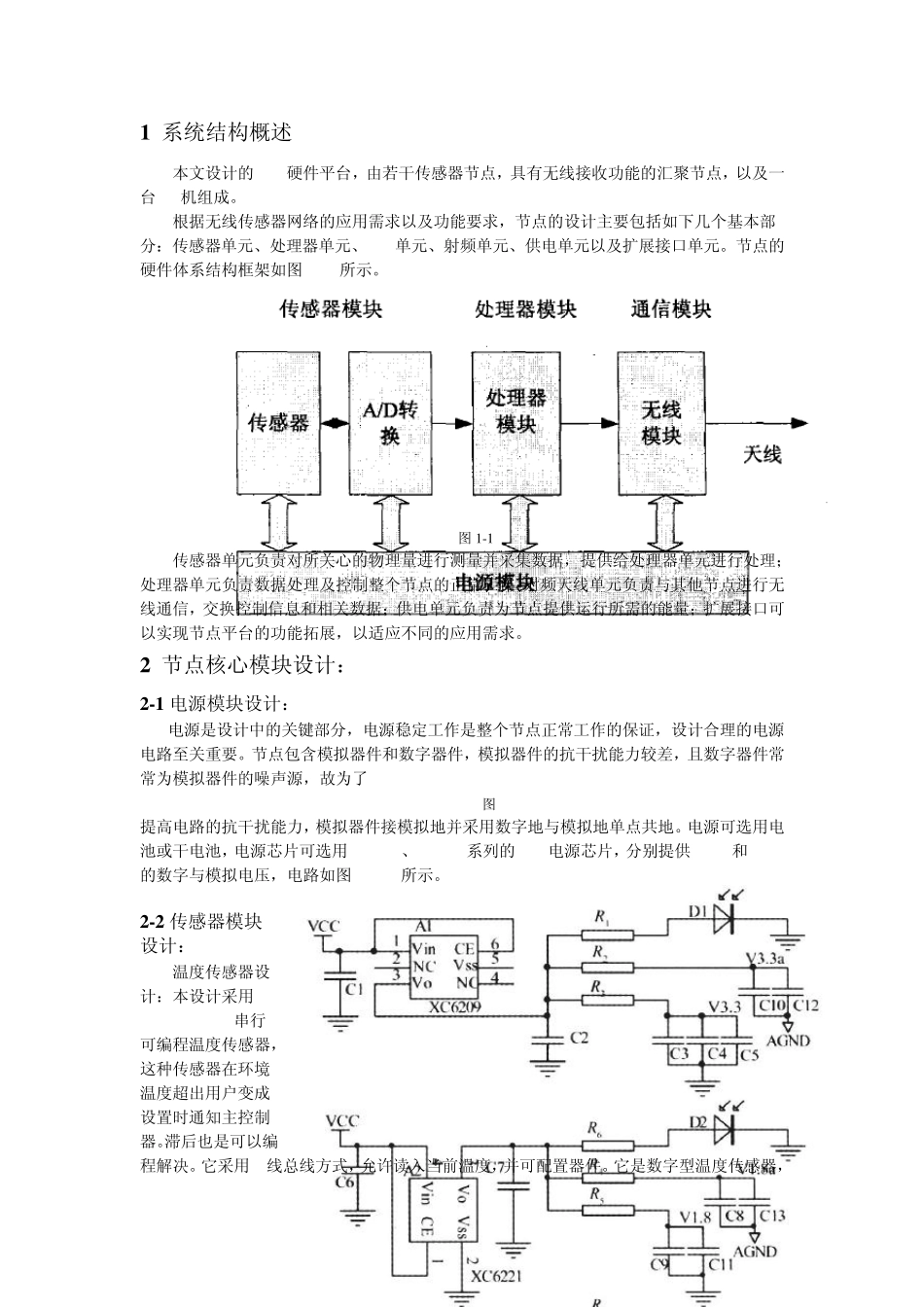

无线传感器网络节点的硬件设计_第1页
1/9
无线传感器网络节点的硬件设计_第2页
2/9
无线传感器网络节点的硬件设计_第3页
3/9
1 系统结构概述 本文设计的WSN硬件平台,由若干传感器节点,具有无线接收功能的汇聚节点,以及一台PC机组成。 根据无线传感器网络的应用需求以及功能要求,节点的设计主要包括如下几个基本部分:传感器单元、处理器单元、A/D单元、射频单元、供电单元以及扩展接口单元。节点的硬件体系结构框架如图 1-1 所示。 图 1 -1 传感器单元负责对所关心的物理量进行测量并采集数据,提供给处理器单元进行处理;处理器单元负责数据处理及控制整个节点的正常工作;射频天线单元负责与其他节点进行无线通信,交换控制信息和相关数据;供电单元负责为节点提供运行所需的能量;扩展接口可以实现节点平台的功能拓展,以适应不同的应用需求。 2 节点核心模块设计: 2 -1 电源模块设计: 电源是设计中的关键部分,电源稳定工作是整个节点正常工作的保证,设计合理的电源电路至关重要。节点包含模拟器件和数字器件,模拟器件的抗干扰能力较差,且数字器件常常为模拟器件的噪声源,故为了 图 2-1-1 提高电路的抗干扰能力,模拟器件接模拟地并采用数字地与模拟地单点共地。电源可选用电池或干电池,电源芯片可选用XC6209、XC6221系列的LDO电源芯片,分别提供 3.3V和 1.8V的数字与模拟电压,电路如图 2-1-1所示。 2 -2 传感器模块设计: 温度传感器设计:本设计采用LM75DM-33R2串行可编程温度传感器,这种传感器在环境温度超出用户变成设置时通知主控制器。滞后也是可以编程解决。它采用2线总线方式,允许读入当前温度,并可配置器件。它是数字型温度传感器,直接从寄存器读出温度参数,并可实现编程设置INT/CMPTR输出极性。 图2-2-1是其功能图,由于设计中只是简单的监测环境的温度,故只需一片LM75,所以地址线A0、A1、A2置地,INT/CMPTR悬空,设计的接口电路如图2-2-2所示。 图2 -2 -1 图2 -2 -2 由于cc2431本身带有 A/D模块,也可采用温度传感器AD590测量温度,其接口电路如图2-2-3。 图 2 -2 -3 烟雾传感器设计:为了监测房间中的烟雾,香烟烟雾或者房子中的灰尘等,可以采用NIS-05离子式传感器。这种传感器是低放射型的标准传感器,最大供电电压 24v,由于阻抗很高容易被外界电子噪音所干扰,所以 PCB板设计时要注意保护措施。一般需采用特氟纶做支撑。NIS-051脚为 VCC,2脚电压输出,3脚接地。由于阻抗高 2脚输出电流很小,需采用输入电流较小的运放,采用 LMC6042。接口电路如图 2-2-4。 图 2 -2 -4 湿度传感...
