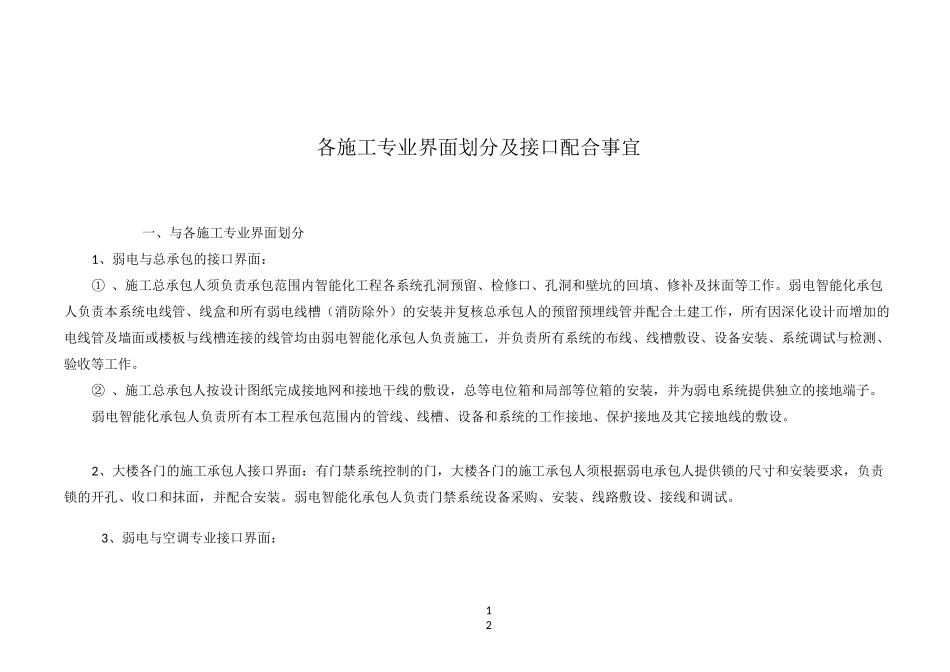

12各施工专业界面划分及接口配合事宜一、与各施工专业界面划分1、弱电与总承包的接口界面:① 、施工总承包人须负责承包范围内智能化工程各系统孔洞预留、检修口、孔洞和壁坑的回填、修补及抹面等工作。弱电智能化承包人负责本系统电线管、线盒和所有弱电线槽(消防除外)的安装并复核总承包人的预留预埋线管并配合土建工作,所有因深化设计而增加的电线管及墙面或楼板与线槽连接的线管均由弱电智能化承包人负责施工,并负责所有系统的布线、线槽敷设、设备安装、系统调试与检测、验收等工作。② 、施工总承包人按设计图纸完成接地网和接地干线的敷设,总等电位箱和局部等位箱的安装,并为弱电系统提供独立的接地端子。弱电智能化承包人负责所有本工程承包范围内的管线、线槽、设备和系统的工作接地、保护接地及其它接地线的敷设。2、大楼各门的施工承包人接口界面:有门禁系统控制的门,大楼各门的施工承包人须根据弱电承包人提供锁的尺寸和安装要求,负责锁的开孔、收口和抹面,并配合安装。弱电智能化承包人负责门禁系统设备采购、安装、线路敷设、接线和调试。3、弱电与空调专业接口界面:12① 、空调专业承包人负责承包范围内的空调机组控制柜、新风机组控制柜、送/排风机控制箱、潜污泵、生活水泵控制箱、热力站和变频器等设备的安装,并根据招标文件要求在控制箱内提供独立的无源接线端子(24V)供弱电承包人驳接,并配合弱电智能化承包人安装与调试。弱电智能化承包人负责从上述控制箱的接线端子或接口进行驳接,并负责从控制箱至 DDC 控制器等设备的管线敷设和接线工作。② 、空调专业承包人负责承包范围内通风空调系统上各类风阀和水阀的采购及安装,各类调节阀电动执行器为 BAS 提供 0-24V 或 4-20mA 的模拟控制信号,水阀电动执行器提供 0-10V 或 4-20mA 的模拟反馈信号。总承包人负责为所有必须控制的调节阀提供电源并负责管线敷设与接线,弱电智能化承包人负责从 DDC 箱至个控制设备的管线敷设及接线。③ 、与空调新风柜的接口界面空调设备供货人须根据设计文件和招标文件要求向弱电智能化承包人提供过滤网的型号与尺寸及初、终压力值和压差报警阻力设定值,并配合弱电智能化承包人进行接线、调试和验收。弱电智能化承包人负责通风系统的控制管线敷设和接线,并完成 BAS 系统集成。④、与热/冷源系统/变频多联室外机的接口界面名称位置通讯方式接口协议/类型接口提供内容备注热源由热源系统设备布线TCP/IP 或...
