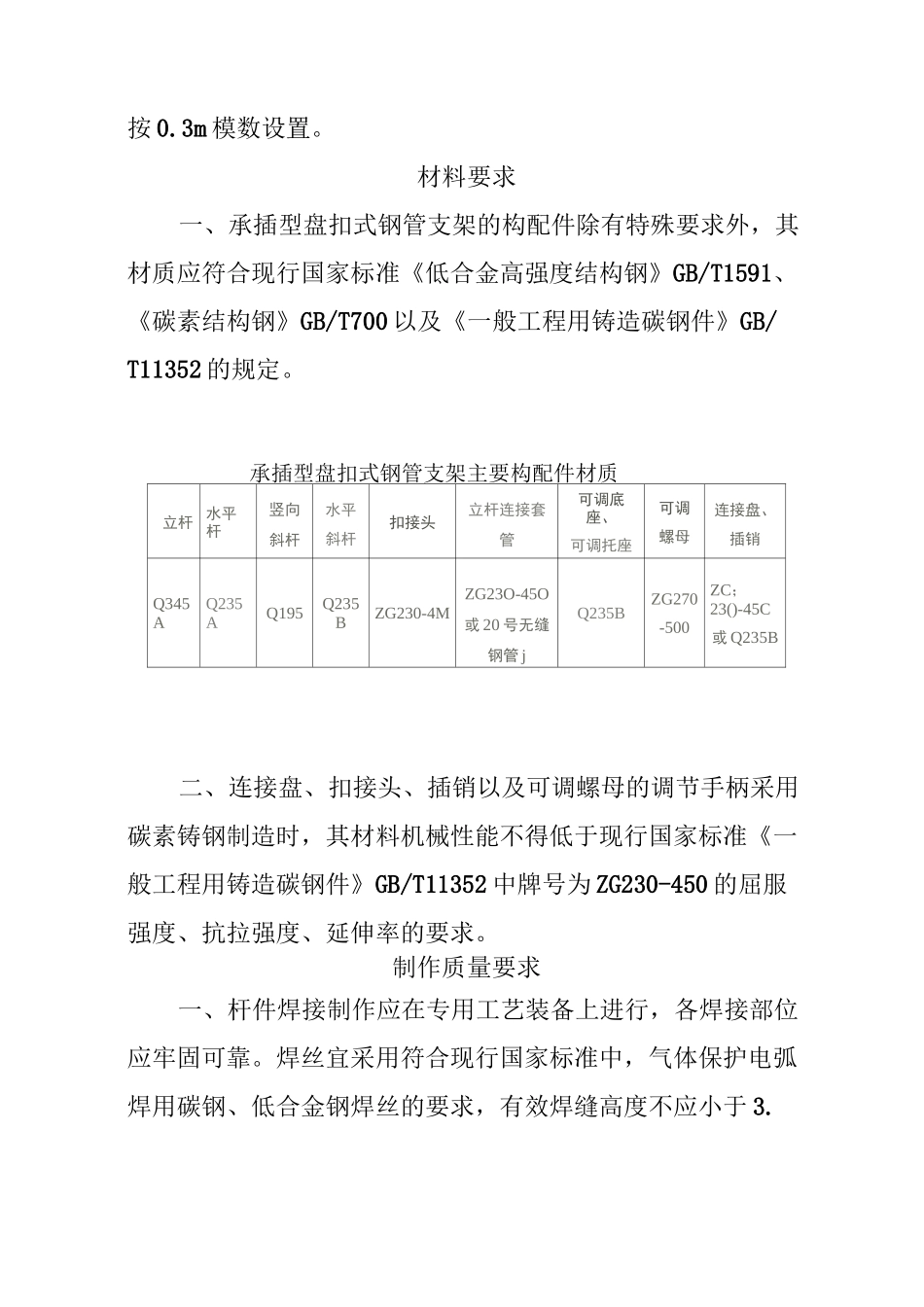

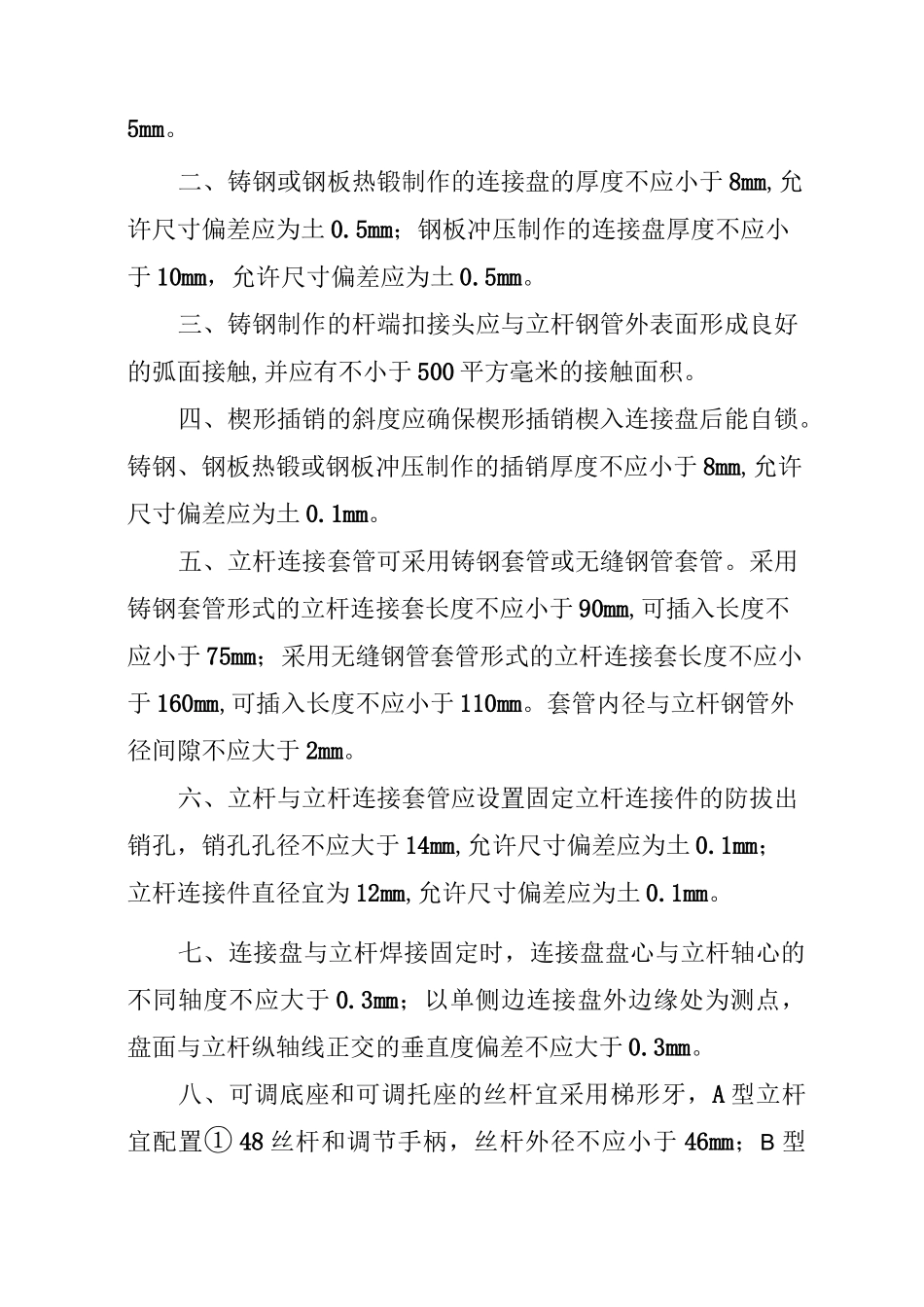

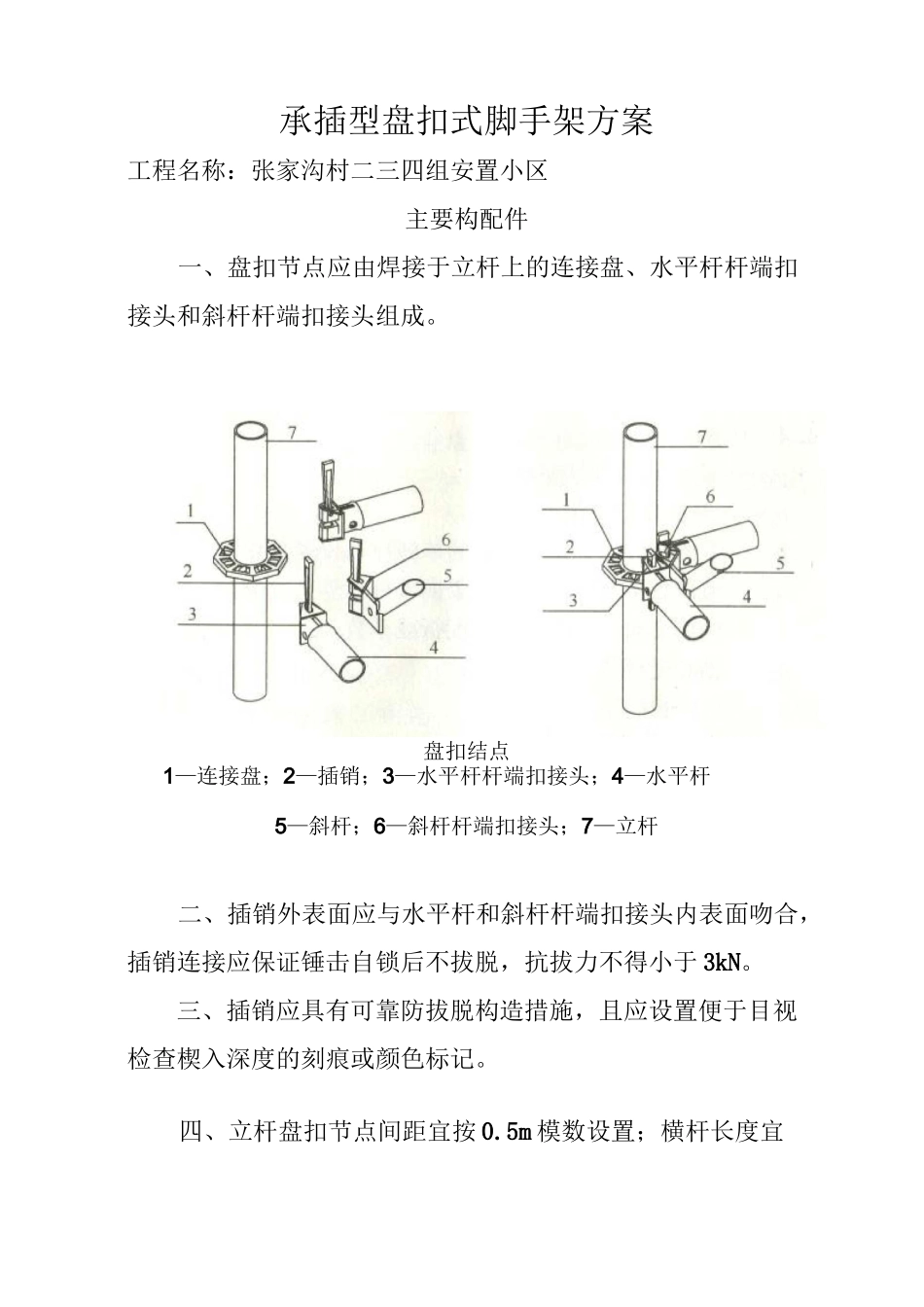

承插型盘扣式脚手架方案工程名称：张家沟村二三四组安置小区主要构配件一、盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成。盘扣结点1—连接盘；2—插销；3—水平杆杆端扣接头；4—水平杆5—斜杆；6—斜杆杆端扣接头；7—立杆二、插销外表面应与水平杆和斜杆杆端扣接头内表面吻合，插销连接应保证锤击自锁后不拔脱，抗拔力不得小于 3kN。三、插销应具有可靠防拔脱构造措施，且应设置便于目视检查楔入深度的刻痕或颜色标记。四、立杆盘扣节点间距宜按 0.5m 模数设置；横杆长度宜按 0.3m 模数设置。材料要求一、承插型盘扣式钢管支架的构配件除有特殊要求外，其材质应符合现行国家标准《低合金高强度结构钢》GB/T1591、《碳素结构钢》GB/T700 以及《一般工程用铸造碳钢件》GB/T11352 的规定。承插型盘扣式钢管支架主要构配件材质立杆水平杆竖向斜杆水平斜杆扣接头立杆连接套管可调底座、可调托座可调螺母连接盘、插销Q345AQ235AQ195Q235BZG230-4MZG23O-45O或 20 号无缝钢管 jQ235BZG270-500ZC；23()-45C或 Q235B二、连接盘、扣接头、插销以及可调螺母的调节手柄采用碳素铸钢制造时，其材料机械性能不得低于现行国家标准《一般工程用铸造碳钢件》GB/T11352 中牌号为 ZG230-450 的屈服强度、抗拉强度、延伸率的要求。制作质量要求一、杆件焊接制作应在专用工艺装备上进行，各焊接部位应牢固可靠。焊丝宜采用符合现行国家标准中，气体保护电弧焊用碳钢、低合金钢焊丝的要求，有效焊缝高度不应小于 3.5mm。二、铸钢或钢板热锻制作的连接盘的厚度不应小于 8mm,允许尺寸偏差应为土 0.5mm；钢板冲压制作的连接盘厚度不应小于 10mm，允许尺寸偏差应为土 0.5mm。三、铸钢制作的杆端扣接头应与立杆钢管外表面形成良好的弧面接触,并应有不小于 500 平方毫米的接触面积。四、楔形插销的斜度应确保楔形插销楔入连接盘后能自锁。铸钢、钢板热锻或钢板冲压制作的插销厚度不应小于 8mm,允许尺寸偏差应为土 0.1mm。五、立杆连接套管可采用铸钢套管或无缝钢管套管。采用铸钢套管形式的立杆连接套长度不应小于 90mm,可插入长度不应小于 75mm；采用无缝钢管套管形式的立杆连接套长度不应小于 160mm,可插入长度不应小于 110mm。套管内径与立杆钢管外径间隙不应大于 2mm。六、立杆与立杆连接套管应设置固定立杆连接件的防拔出销孔，销孔孔径不应大于 14mm,允许尺寸偏差应为土 0.1mm；立杆连接件直径宜为 12mm,允...
