电动机检修工艺VIP专享

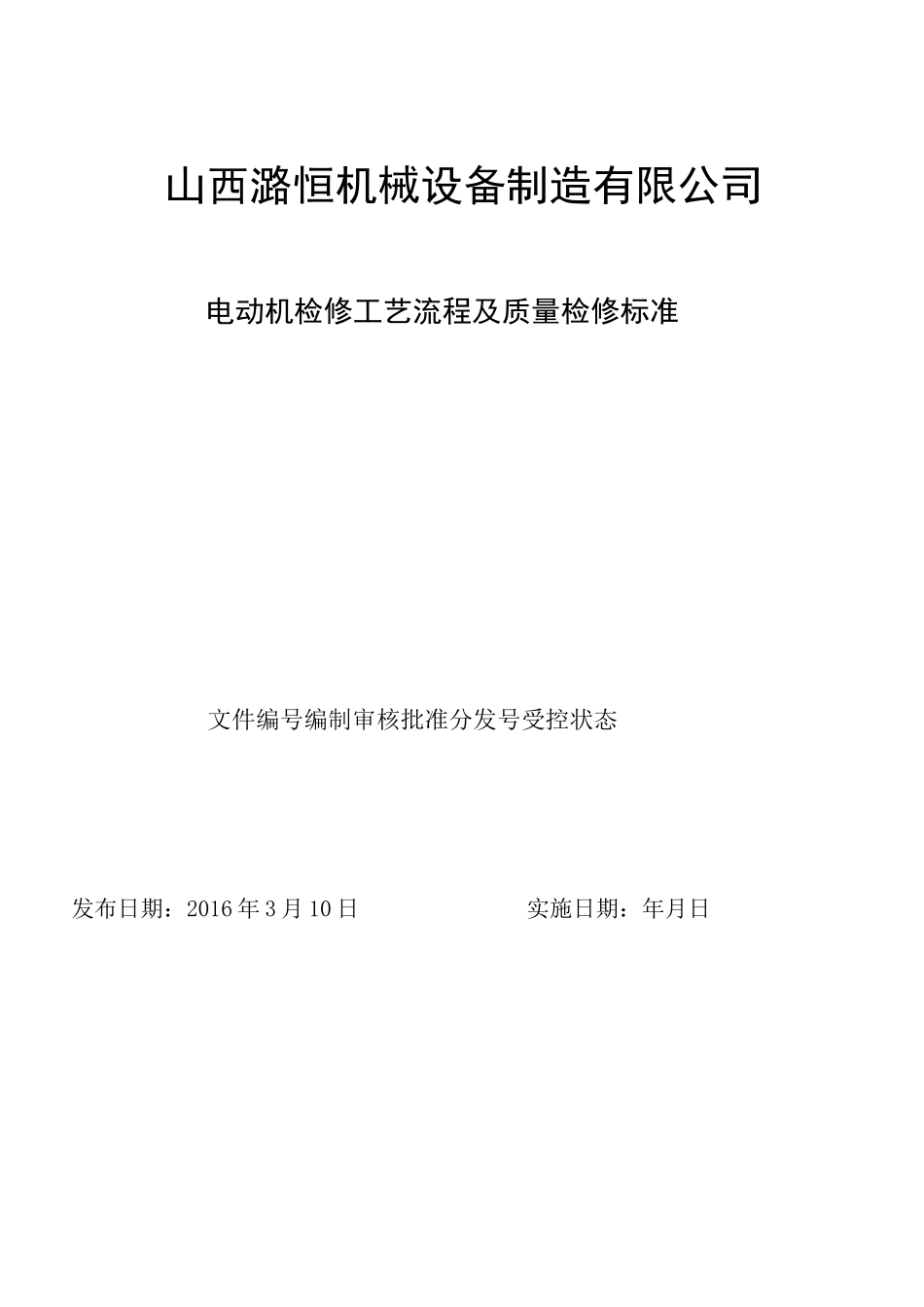

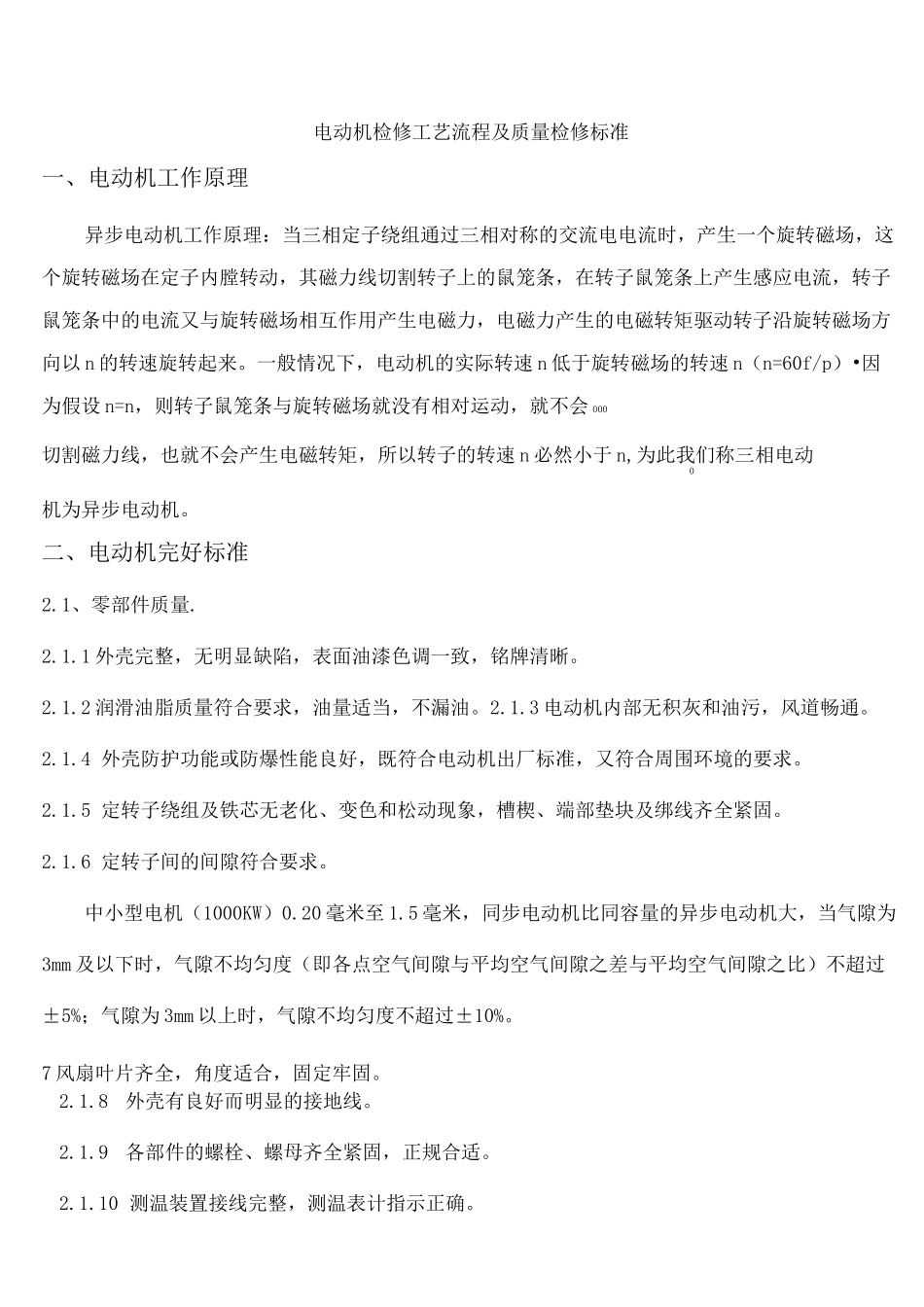

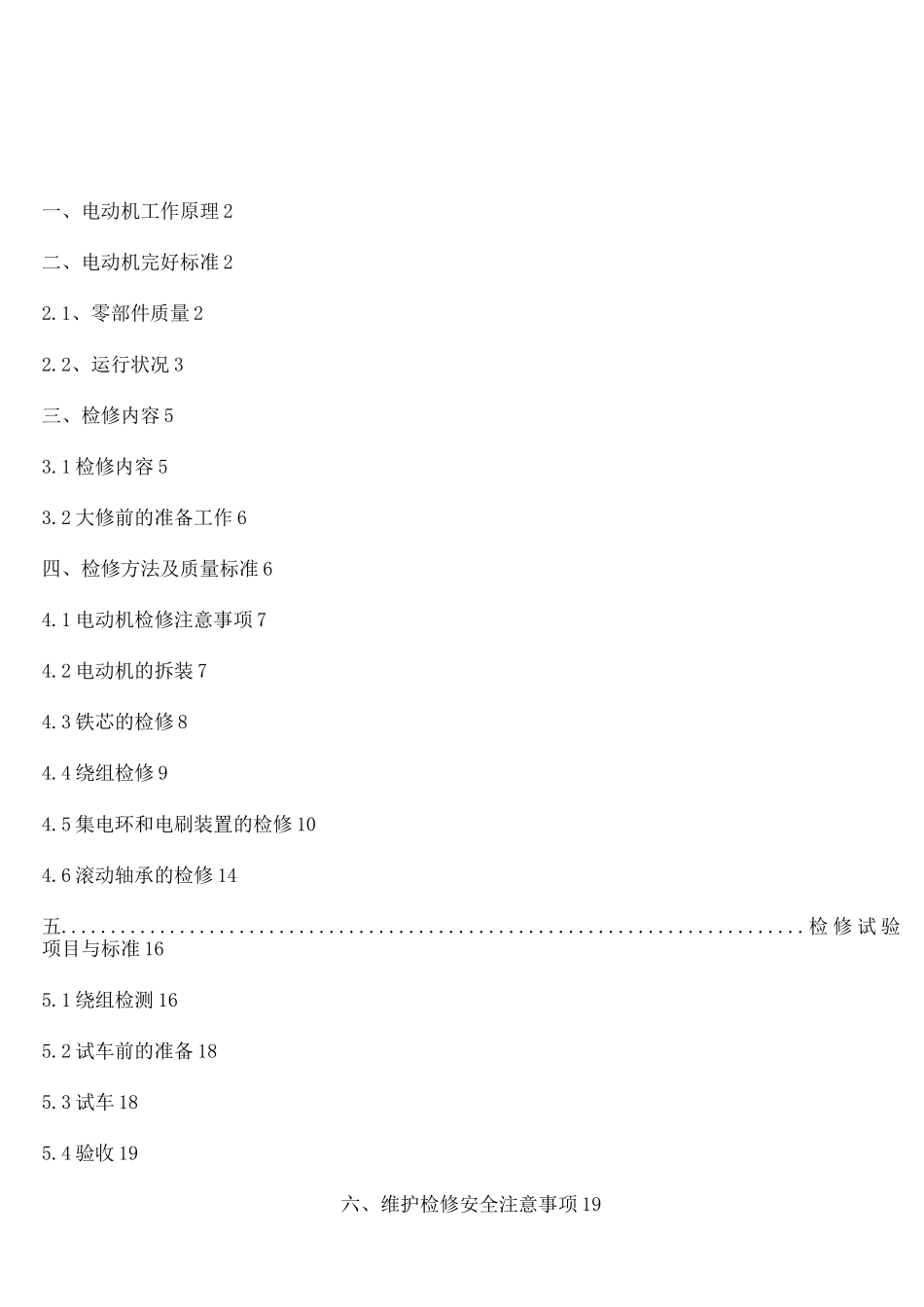

山西潞恒机械设备制造有限公司电动机检修工艺流程及质量检修标准文件编号编制审核批准分发号受控状态发布日期：2016 年 3 月 10 日实施日期：年月日一、电动机工作原理 2二、电动机完好标准 22.1、零部件质量 22.2、运行状况 3三、检修内容 53.1 检修内容 53.2 大修前的准备工作 6四、检修方法及质量标准 64.1 电动机检修注意事项 74.2 电动机的拆装 74.3 铁芯的检修 84.4 绕组检修 94.5 集电环和电刷装置的检修 104.6 滚动轴承的检修 14五...........................................................................检 修 试 验项目与标准 165.1 绕组检测 165.2 试车前的准备 185.3 试车 185.4 验收 19六、维护检修安全注意事项 19电动机检修工艺流程及质量检修标准一、电动机工作原理异步电动机工作原理：当三相定子绕组通过三相对称的交流电电流时，产生一个旋转磁场，这个旋转磁场在定子内膛转动，其磁力线切割转子上的鼠笼条，在转子鼠笼条上产生感应电流，转子鼠笼条中的电流又与旋转磁场相互作用产生电磁力，电磁力产生的电磁转矩驱动转子沿旋转磁场方向以 n 的转速旋转起来。一般情况下，电动机的实际转速 n 低于旋转磁场的转速 n（n=60f/p）•因为假设 n=n，则转子鼠笼条与旋转磁场就没有相对运动，就不会 000切割磁力线，也就不会产生电磁转矩，所以转子的转速 n 必然小于 n,为此我们称三相电动0机为异步电动机。二、电动机完好标准2.1、零部件质量.2.1.1 外壳完整，无明显缺陷，表面油漆色调一致，铭牌清晰。2.1.2 润滑油脂质量符合要求，油量适当，不漏油。2.1.3 电动机内部无积灰和油污，风道畅通。2.1.4 外壳防护功能或防爆性能良好，既符合电动机出厂标准，又符合周围环境的要求。2.1.5 定转子绕组及铁芯无老化、变色和松动现象，槽楔、端部垫块及绑线齐全紧固。2.1.6 定转子间的间隙符合要求。中小型电机（1000KW）0.20 毫米至 1.5 毫米，同步电动机比同容量的异步电动机大，当气隙为3mm 及以下时，气隙不均匀度（即各点空气间隙与平均空气间隙之差与平均空气间隙之比）不超过±5%；气隙为 3mm 以上时，气隙不均匀度不超过±10%。7 风扇叶片齐全，角度适合，固定牢固。2.1.8外壳有良好而明显的接地线。2.1.9各部件的螺栓、螺母齐全紧固，正规合适。2.1.10 测温装置接线完整，测温表计指示正确。2.1.11 通风系统完整，风道不漏风，风机运行正常。2.1.12 励磁...
