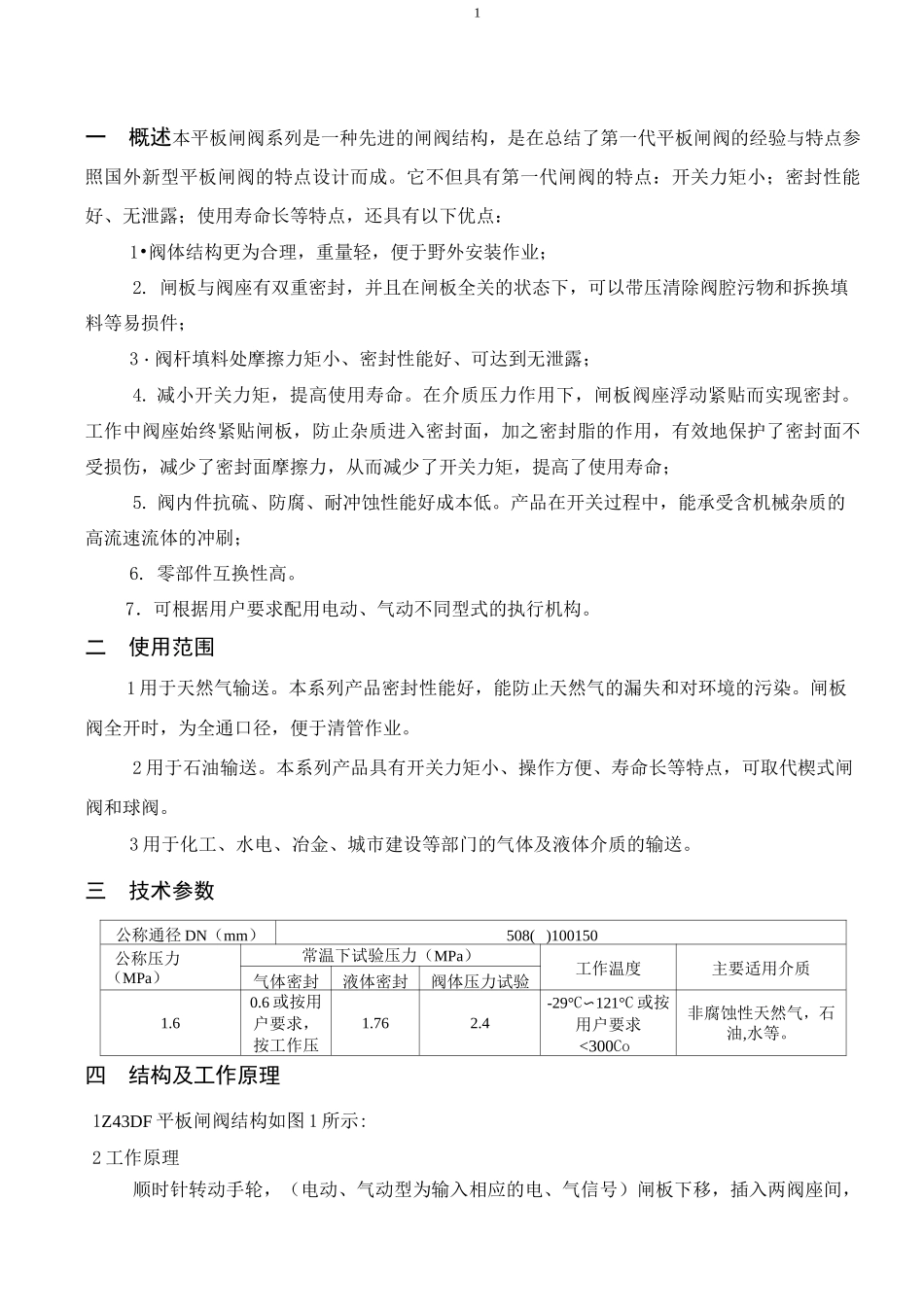

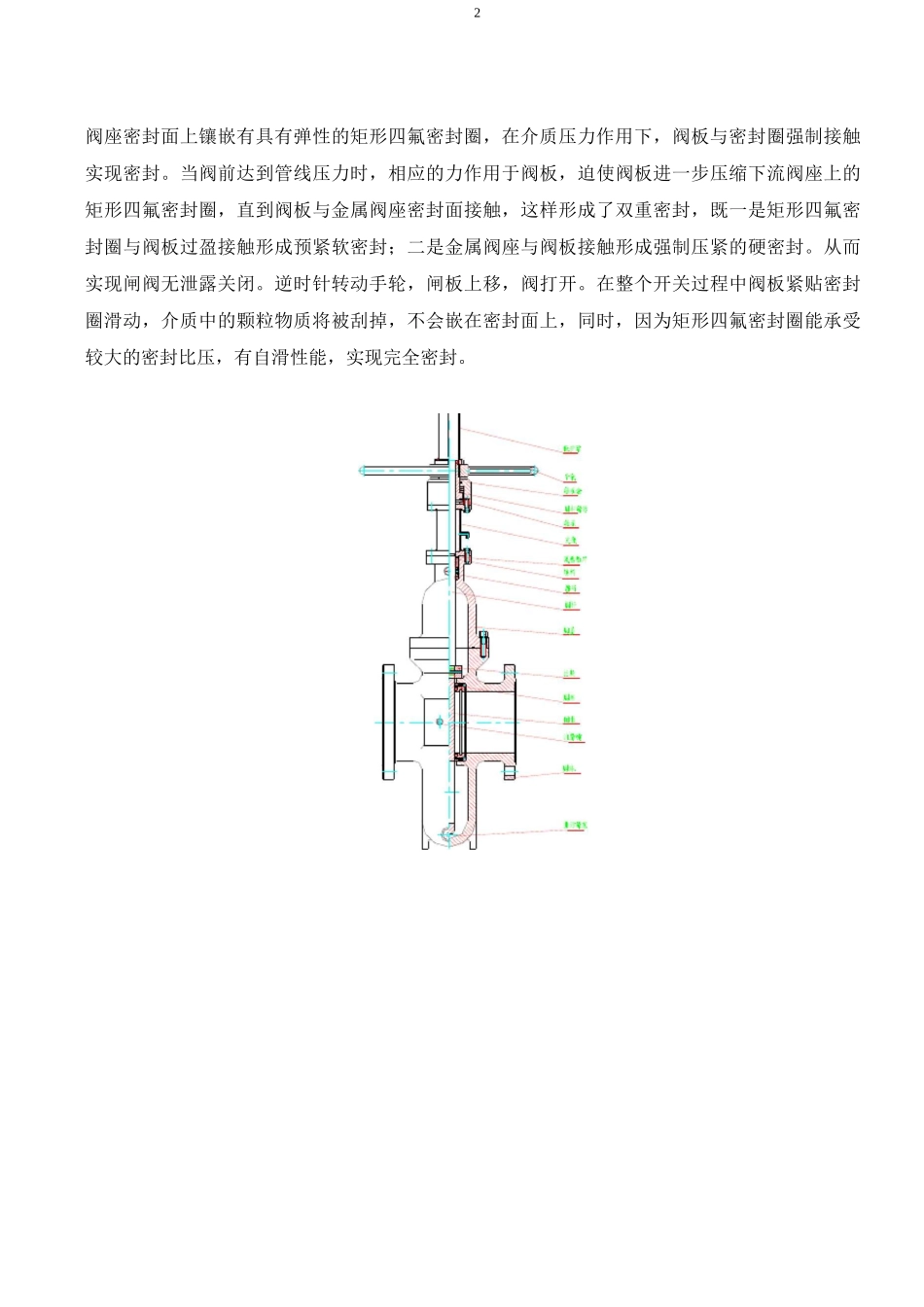

产品使用说明书Z43DF 平板闸阀吴忠仪表有限责任公司1一概述本平板闸阀系列是一种先进的闸阀结构，是在总结了第一代平板闸阀的经验与特点参照国外新型平板闸阀的特点设计而成。它不但具有第一代闸阀的特点：开关力矩小；密封性能好、无泄露；使用寿命长等特点，还具有以下优点：1•阀体结构更为合理，重量轻，便于野外安装作业；2. 闸板与阀座有双重密封，并且在闸板全关的状态下，可以带压清除阀腔污物和拆换填料等易损件；3・阀杆填料处摩擦力矩小、密封性能好、可达到无泄露；4. 减小开关力矩，提高使用寿命。在介质压力作用下，闸板阀座浮动紧贴而实现密封。工作中阀座始终紧贴闸板，防止杂质进入密封面，加之密封脂的作用，有效地保护了密封面不受损伤，减少了密封面摩擦力，从而减少了开关力矩，提高了使用寿命；5. 阀内件抗硫、防腐、耐冲蚀性能好成本低。产品在开关过程中，能承受含机械杂质的高流速流体的冲刷；6. 零部件互换性高。7．可根据用户要求配用电动、气动不同型式的执行机构。二使用范围1 用于天然气输送。本系列产品密封性能好，能防止天然气的漏失和对环境的污染。闸板阀全开时，为全通口径，便于清管作业。2 用于石油输送。本系列产品具有开关力矩小、操作方便、寿命长等特点，可取代楔式闸阀和球阀。3 用于化工、水电、冶金、城市建设等部门的气体及液体介质的输送。三技术参数公称通径 DN（mm）508( )100150公称压力（MPa）常温下试验压力（MPa）工作温度主要适用介质气体密封液体密封阀体压力试验1.60.6 或按用户要求，按工作压1.762.4-29°C〜121°C 或按用户要求<300Co非腐蚀性天然气，石油,水等。四结构及工作原理1Z43DF 平板闸阀结构如图 1 所示:2 工作原理顺时针转动手轮，（电动、气动型为输入相应的电、气信号）闸板下移，插入两阀座间，2阀座密封面上镶嵌有具有弹性的矩形四氟密封圈，在介质压力作用下，阀板与密封圈强制接触实现密封。当阀前达到管线压力时，相应的力作用于阀板，迫使阀板进一步压缩下流阀座上的矩形四氟密封圈，直到阀板与金属阀座密封面接触，这样形成了双重密封，既一是矩形四氟密封圈与阀板过盈接触形成预紧软密封；二是金属阀座与阀板接触形成强制压紧的硬密封。从而实现闸阀无泄露关闭。逆时针转动手轮，闸板上移，阀打开。在整个开关过程中阀板紧贴密封圈滑动，介质中的颗粒物质将被刮掉，不会嵌在密封面上，同时，因为矩形四氟密封圈能承受较大的密封比压，有自滑性能，...
