无线覆盖解决方案

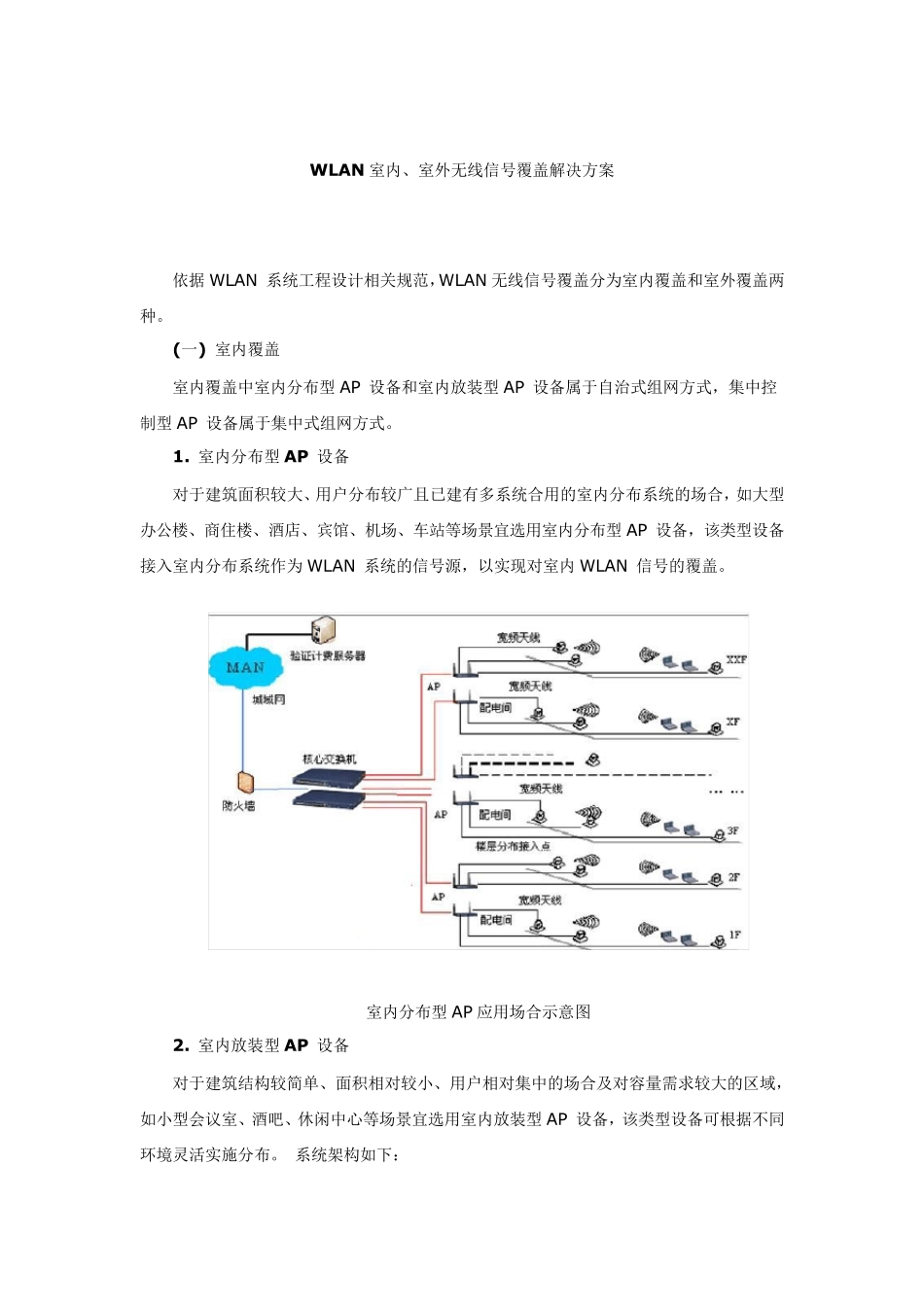

W LAN 室内、室外无线信号覆盖解决方案 依据 W LAN 系统工程设计相关规范，W LAN 无线信号覆盖分为室内覆盖和室外覆盖两种。 (一) 室内覆盖 室内覆盖中室内分布型 AP 设备和室内放装型 AP 设备属于自治式组网方式，集中控制型 AP 设备属于集中式组网方式。 1. 室内分布型 AP 设备 对于建筑面积较大、用户分布较广且已建有多系统合用的室内分布系统的场合，如大型办公楼、商住楼、酒店、宾馆、机场、车站等场景宜选用室内分布型 AP 设备，该类型设备接入室内分布系统作为 W LAN 系统的信号源，以实现对室内W LAN 信号的覆盖。 室内分布型 AP 应用场合示意图 2. 室内放装型 AP 设备 对于建筑结构较简单、面积相对较小、用户相对集中的场合及对容量需求较大的区域，如小型会议室、酒吧、休闲中心等场景宜选用室内放装型 AP 设备，该类型设备可根据不同环境灵活实施分布。 系统架构如下： 室内放装型AP 应用场合示意图 3. 集中控制型AP 设备(无线交换机) 对于接入点多，用户量大，且用户分布较为集中的场合下，如学校、大型会展中心等大型场所，宜选用集中控制型AP 设备组网(无线交换机组网方式)。系统架构如下： 集中控制型AP 应用场合示意图 (二) 室外覆盖 1. 设计原则 (1) 室外空旷区域总体宜按照蜂窝网状布局执行，尽量提高频率复用效率，将信号均匀分布，控制每个AP 覆盖区域的重叠区域。 (2) AP（或天线）宜布放在高处，减少人员走动等环境变化对信号传播的影响，改善AP 的接收性能。 (3) 根据覆盖区业务需求和地貌，选择合适的天线类型。 (4) 天线安装位置需远离大功率电子设备,如: 如微波炉、监视器、电机等。 (5) 在选择天线布放位置时应注意规避可能影响无线射频信号传播的障碍物，如金属架、金属屏风等物体。 (6) 确定天线位置时应对要求覆盖的每一片区域的特点必须有清楚的了解。 (7) 了解在此区域的可能的用户的特点以及覆盖区域的建筑结构特点，确定 AP（或天线）的安装位置。 2. AP 选型和应用 (1) 室外蜂窝覆盖 对于中小规模室外覆盖，如公共广场、居民小区、学校校园、公园园区、室外人口较为聚集的空旷地带等场合，宜选用室外放装型AP 设备，该类型设备可组成蜂窝状网络结构实现对室外的覆盖。 图1.4 室外蜂窝覆盖示意图 (2) 全无线覆盖 对于没有任何入户线缆资源，包括5 类线、双绞线、分布系统等资源且对数据业务有较大需求的场合，可采用全...
