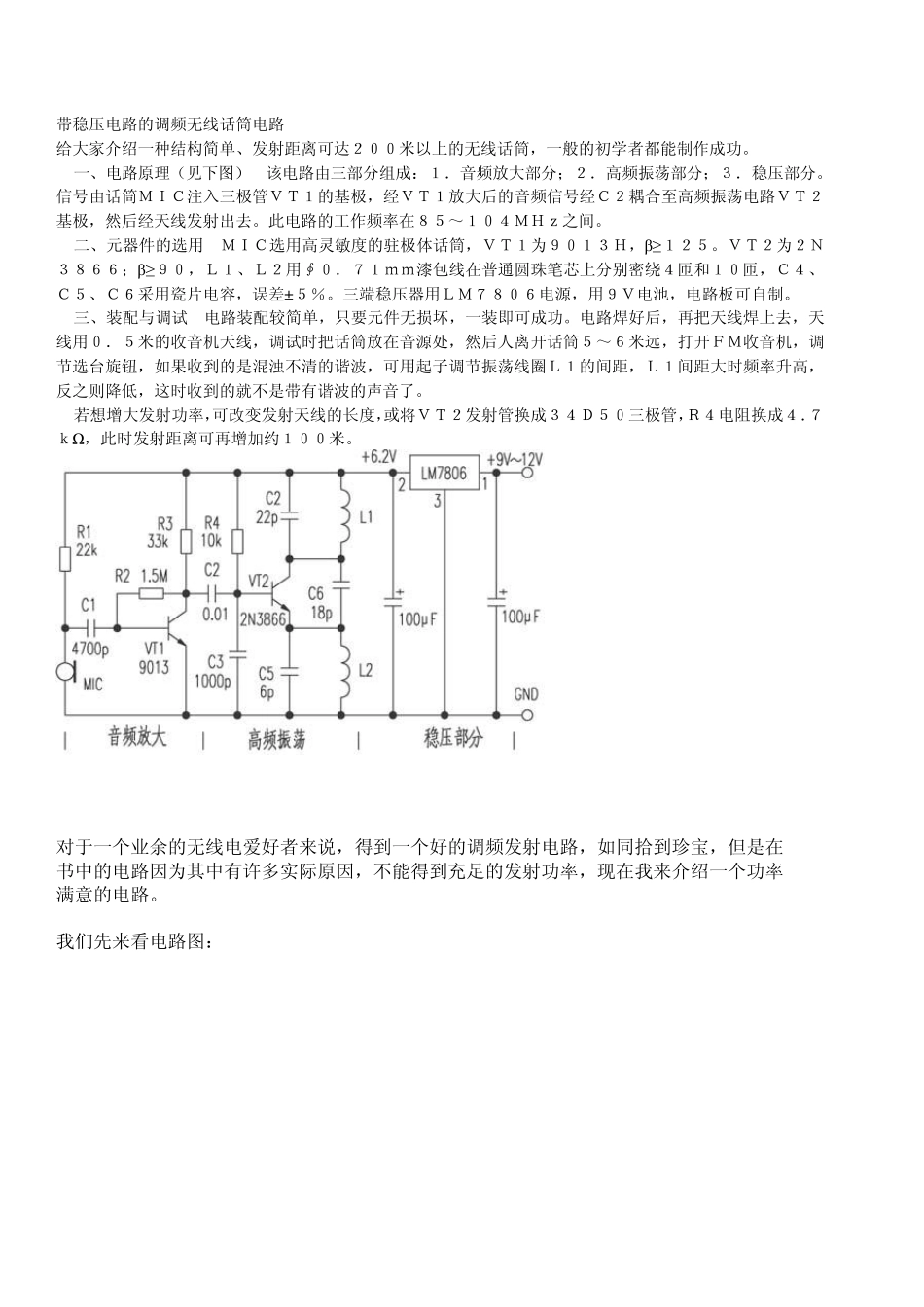

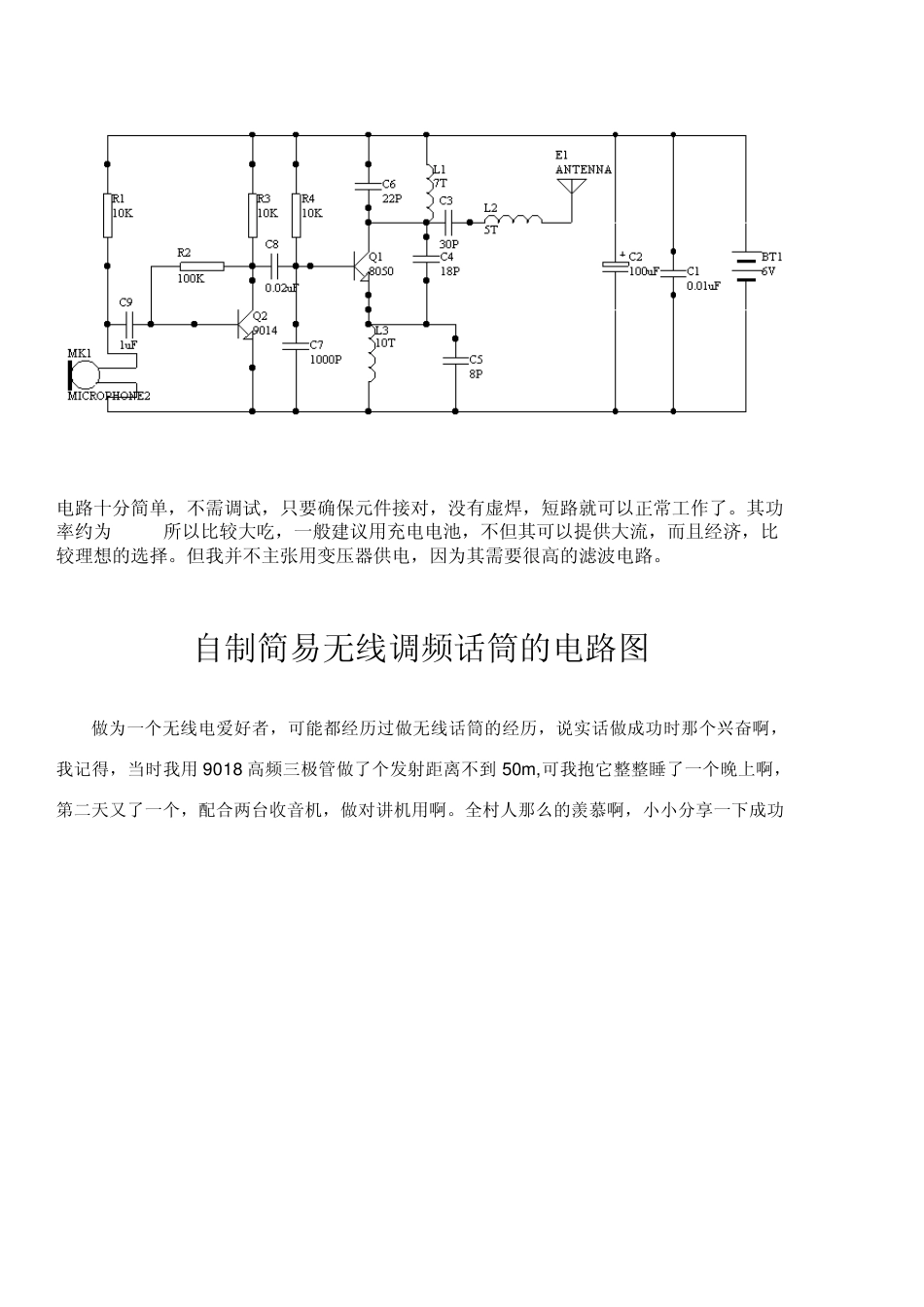

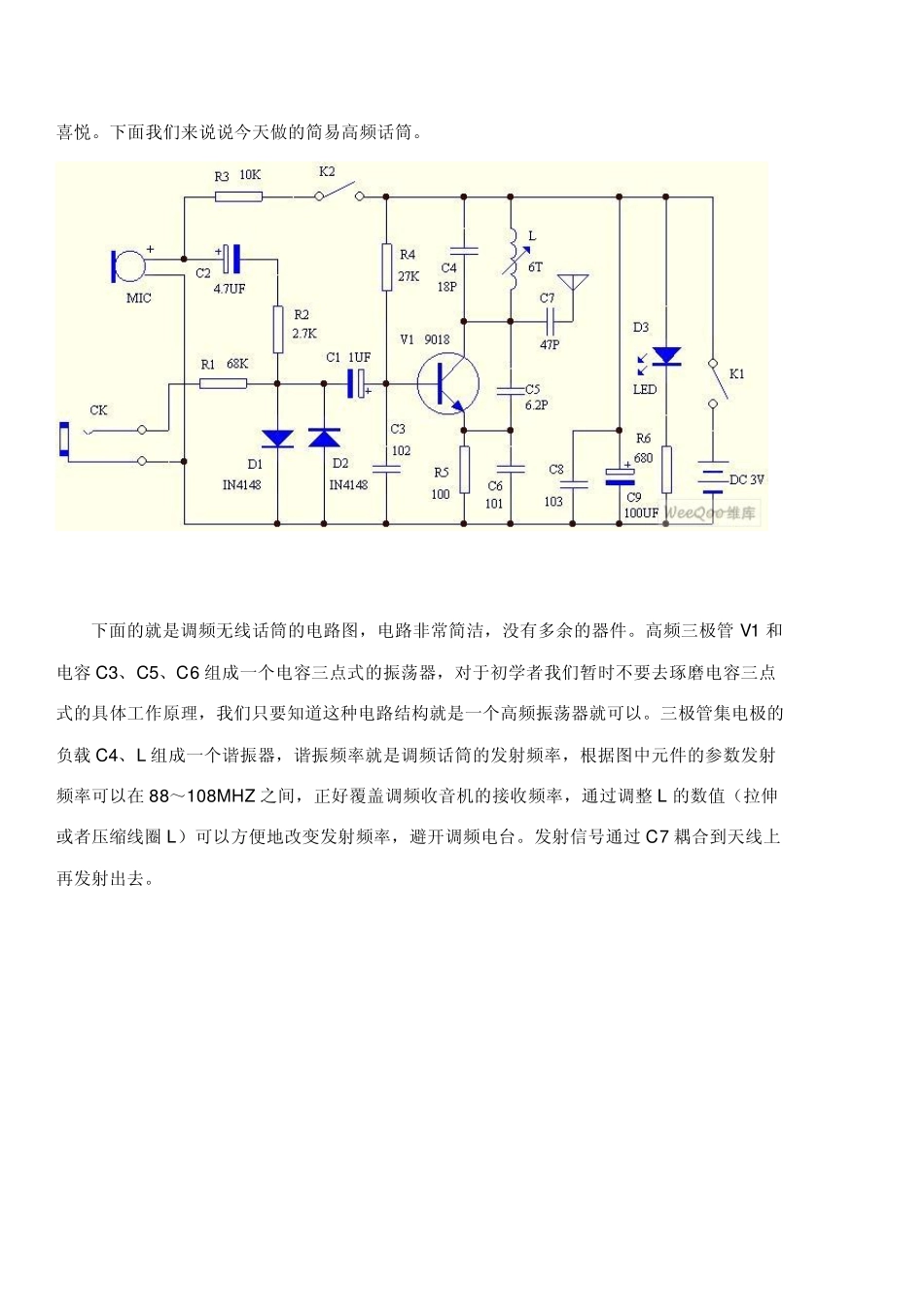

带稳压电路的调频无线话筒电路 给大家介绍一种结构简单、发射距离可达２００米以上的无线话筒，一般的初学者都能制作成功。 一、电路原理（见下图） 该电路由三部分组成：１．音频放大部分；２．高频振荡部分；３．稳压部分。信号由话筒ＭＩＣ注入三极管ＶＴ１的基极，经ＶＴ１放大后的音频信号经Ｃ２耦合至高频振荡电路ＶＴ２基极，然后经天线发射出去。此电路的工作频率在８５～１０４ＭＨｚ之间。 二、元器件的选用 ＭＩＣ选用高灵敏度的驻极体话筒，ＶＴ１为９０１３Ｈ，β≥１２５。ＶＴ２为２Ｎ３８６６；β≥９０，Ｌ１、Ｌ２用∮０．７１ｍｍ漆包线在普通圆珠笔芯上分别密绕４匝和１０匝，Ｃ４、Ｃ５、Ｃ６采用瓷片电容，误差± ５％。三端稳压器用ＬＭ７８０６电源，用９Ｖ电池，电路板可自制。 三、装配与调试 电路装配较简单，只要元件无损坏，一装即可成功。电路焊好后，再把天线焊上去，天线用０．５米的收音机天线，调试时把话筒放在音源处，然后人离开话筒５～６米远，打开ＦＭ收音机，调节选台旋钮，如果收到的是混浊不清的谐波，可用起子调节振荡线圈Ｌ１的间距，Ｌ１间距大时频率升高，反之则降低，这时收到的就不是带有谐波的声音了。 若想增大发射功率，可改变发射天线的长度，或将ＶＴ２发射管换成３４Ｄ５０三极管，Ｒ４电阻换成４．７ｋΩ ，此时发射距离可再增加约１００米。 对于一个业余的无线电爱好者来说，得到一个好的调频发射电路，如同拾到珍宝，但是在书中的电路因为其中有许多实际原因，不能得到充足的发射功率，现在我来介绍一个功率满意的电路。 我们先来看电路图： 电路十分简单，不需调试，只要确保元件接对，没有虚焊，短路就可以正常工作了。其功率约为 60mw,所以比较大吃，一般建议用充电电池，不但其可以提供大流，而且经济，比较理想的选择。但我并不主张用变压器供电，因为其需要很高的滤波电路。 自制简易无线调频话筒的电路图 做为一个无线电爱好者，可能都经历过做无线话筒的经历，说实话做成功时那个兴奋啊，我记得，当时我用 9018 高频三极管做了个发射距离不到 50m ,可我抱它整整睡了一个晚上啊，第二天又了一个，配合两台收音机，做对讲机用啊。全村人那么的羡慕啊，小小分享一下成功喜悦。下面我们来说说今天做的简易高频话筒。 下面的就是调频无线话筒的电路图，电路非常简洁，没有多余的器件。高频三极管V1 和电容C3、C5、C6 组成一个电容三点式的振荡器，对于初学者...
