无线路由器的AP、Client、WDS、WISP使用功能图解

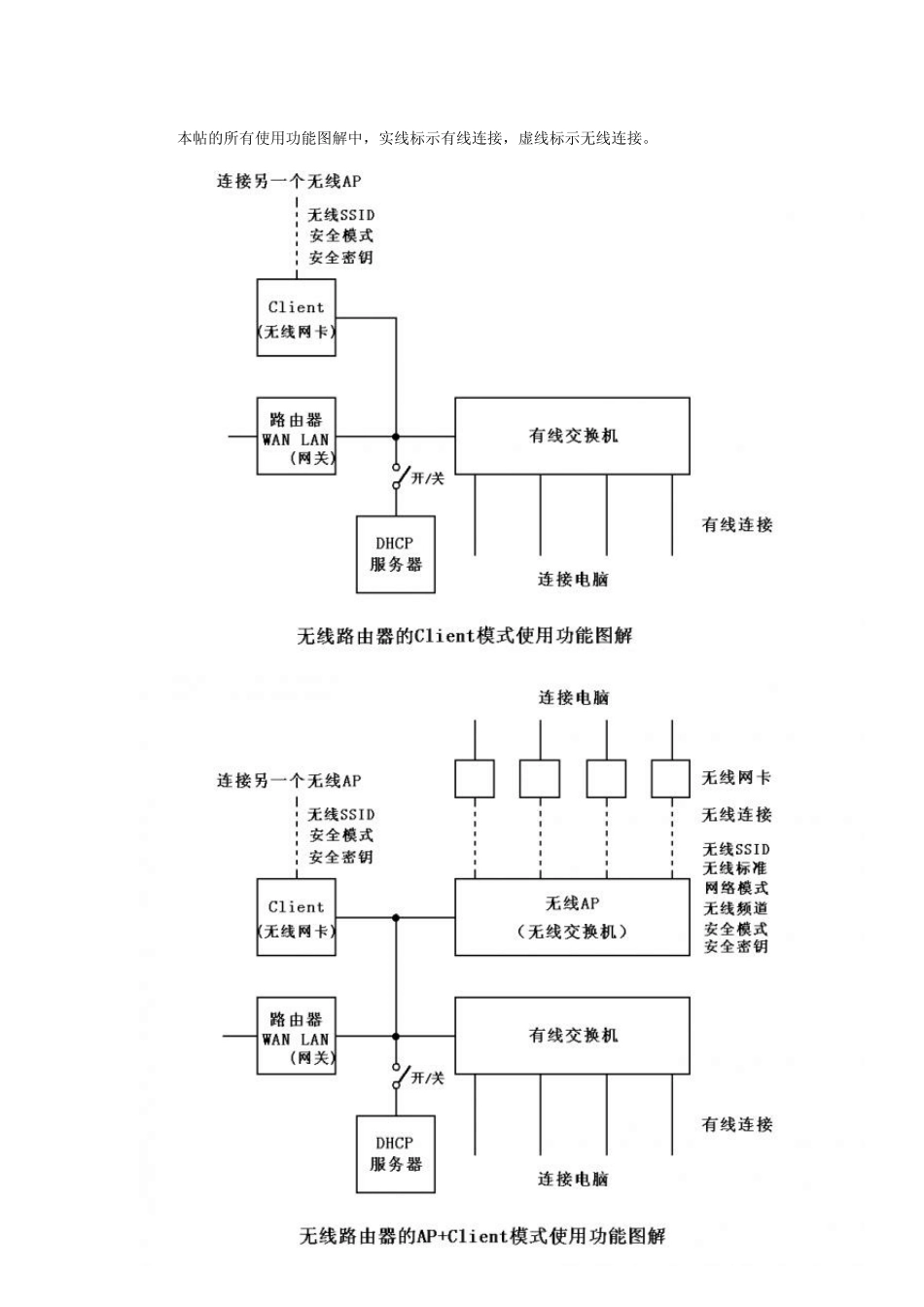

本帖首发在anywlan论坛无线路由器这里，供大家交流。图解中的每一笔每一划，文章中的每一字每一句，都是本人亲自所作。其他网络转载请注明作者 citykid及这里首发出处。 先从有线路由器说起。现在的家用有线路由器，一般都有一个 WAN口和几个 LAN口，可以等效看成是三个部分组成：一个有一个 WAN口和一个 LAN口的路由器，一个有几个 LAN口的网络交换机，一个接在LAN口的 DHCP服务器。无线路由器的无线功能关闭后，就是这样的一个有线路由器。使用时，Internet网线插接在路由器的 WAN口，电脑通过带水晶头的网线插接在交换机的 LAN口。 无线路由器的无线功能开启后，设想在路由器的LAN口上，接了一个无线交换机。这个无线交换机的无线插接口，就是这个无线路由器的无线AP，这种工作模式就是无线路由器的AP模式（无线接入点模式）。 一个电脑上用的无线网卡，可以看成是一个无线插接头。无线路由器的无线AP可以看成是无线交换机的无线插接口。一个无线网卡无线连接到无线AP，就相当于一根网线的网线头插接在一个有线交换机的LAN口上了。 一根网线的一个网线头只能插接在一个有线交换机上，一个有线交换机上可以插接几根网线。和有线交换机类似，一个无线网卡只能无线连接到一个无线AP，一个无线AP上可以有几个无线连接的无线网卡。 本帖的所有使用功能图解中，实线标示有线连接，虚线标示无线连接。 现在设想在路由器的LAN口上，接了一个电脑上用的普通无线网卡，可以无线连接到另一个无线路由器的无线AP，这种工作模式就是无线路由器的Client模式（无线客户端模式）。如果 AP模式和 Client模式同时工作运行，就是无线路由器的AP+Client模式。 再设想在路由器的LAN口上，接了一个专用的无线网卡。这种专用的无线网卡不能无线连接到另一个无线路由器的无线AP。只有另一个无线路由器的LAN口上也接了这种专用的无线网卡，这两个专用的无线网卡才能无线对等连接，这种工作模式就是无线路由器的WDS模式（无线分布系统模式）。如果 AP模式和 WDS模式同时工作运行，就是无线路由器的AP+WDS模式。 最后设想在路由器的WAN口上，接了一个电脑上用的普通无线网卡，可以无线连接到另一个无线路由器的无线AP，这种工作模式就是无线路由器的WISP模式（无线中继模式）。这时无线路由器的有线WAN口换成了无线WAN口，原来WAN口的插接网线工作，变成了无线连接时的设置无线SSID、无线频道、安全密钥等工作。 现在的无线路由器的WISP模式工作运行...
