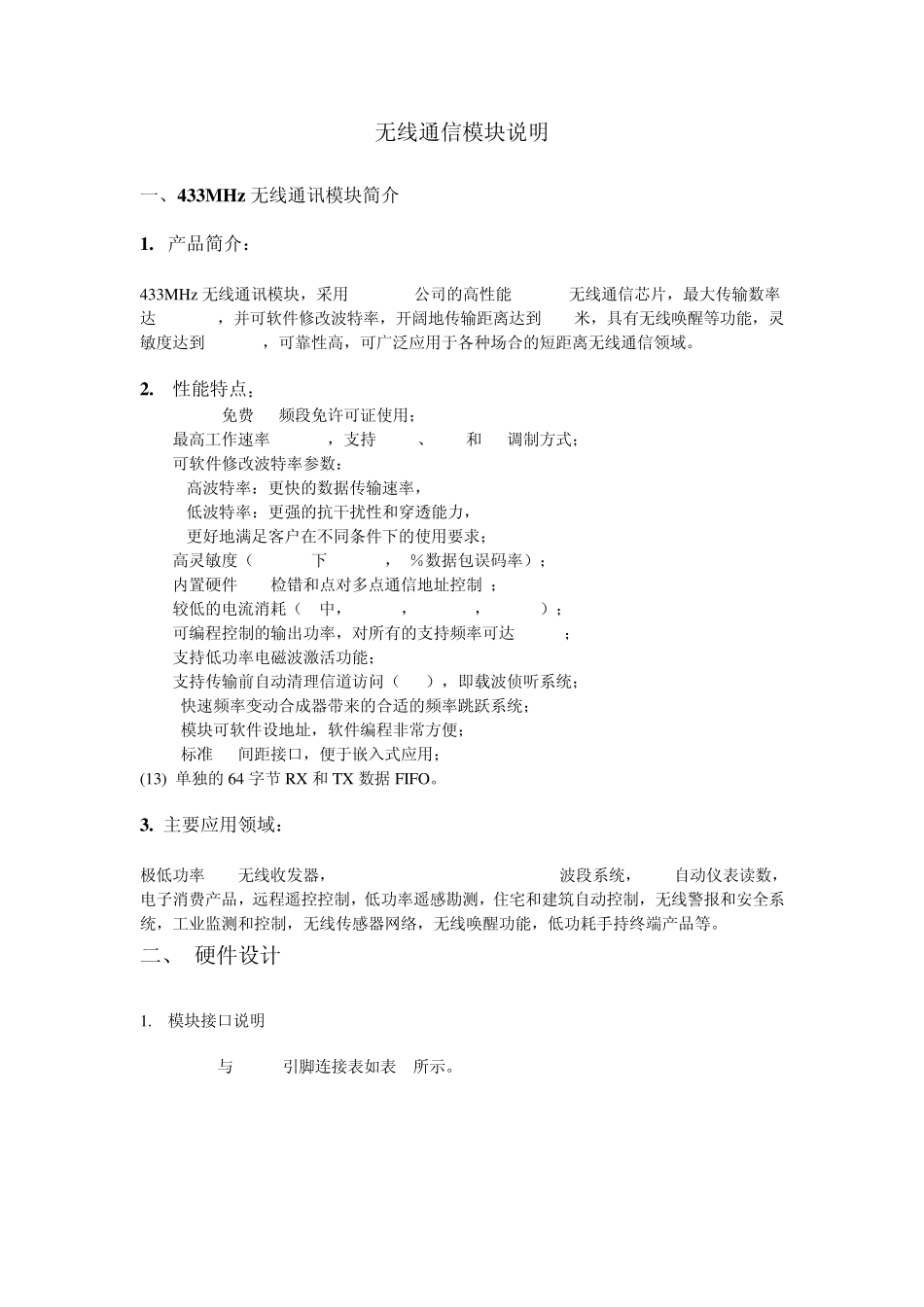

无线通信模块说明 一、433MHz无线通讯模块简介 1. 产品简介： 433MHz无线通讯模块，采用 Chipcon公司的高性能 CC1101无线通信芯片，最大传输数率达 500kbps，并可软件修改波特率，开阔地传输距离达到 300米，具有无线唤醒等功能，灵敏度达到-110dBm，可靠性高，可广泛应用于各种场合的短距离无线通信领域。 2. 性能特点： (1) 433MHz免费ISM频段免许可证使用； (2) 最高工作速率500kbps，支持2-FSK、GFSK和MSK调制方式； (3) 可软件修改波特率参数： 高波特率：更快的数据传输速率， 低波特率：更强的抗干扰性和穿透能力， 更好地满足客户在不同条件下的使用要求； (4) 高灵敏度（1.2kbps下-110dBm，1％数据包误码率）； (5) 内置硬件CRC 检错和点对多点通信地址控制 ； (6) 较低的电流消耗（RX中，15.6mA，2.4kbps，433MHz）； (7) 可编程控制的输出功率，对所有的支持频率可达+10dBm； (8) 支持低功率电磁波激活功能； (9) 支持传输前自动清理信道访问（CCA），即载波侦听系统； (10) 快速频率变动合成器带来的合适的频率跳跃系统； (11) 模块可软件设地址，软件编程非常方便； (12) 标准DIP间距接口，便于嵌入式应用； (13) 单独的 64 字节 RX 和 TX 数据 FIFO。 3. 主要应用领域： 极低功率 UHF无线收发器，315/433/868/915MHz ISM/SRD波段系统，AMR-自动仪表读数，电子消费产品，远程遥控控制，低功率遥感勘测，住宅和建筑自动控制，无线警报和安全系统，工业监测和控制，无线传感器网络，无线唤醒功能，低功耗手持终端产品等。 二、 硬件设计 1. 模块接口说明 CC1101与 STM32引脚连接表如表 1所示。 表1 CC1101与STM32引脚连接表 CC1101部分 STM32部分 功能 引脚位号 名称 引脚位号 名称 1 SCK 26 PB13/SPI2_SCK SPI接口时钟线 2 SO 27 PB14/SPI2_MISO SPI接口MISO 20 SI 28 PB15/SPI2_MOSI SPI接口MOSI 3 GDO2 41 PB5 通用IO 6 GDO0 18 PB0 通用IO 7 CSN 25 PB12/NSS2 芯片片选使能 图1 CC1101 的外引脚图（俯视） 三、 软件设计 1. SPI 读写操作 u8 SPI_FLASH_SendByte(u8 byte) { /* Loop while DR register in not emplty */ while (SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_TXE) == RESET); /* Send byte through the SPI2 peripheral */ SPI_I2S_SendData(SPI2, byte); /* Wait to re...
