无线遥控门铃设计报告

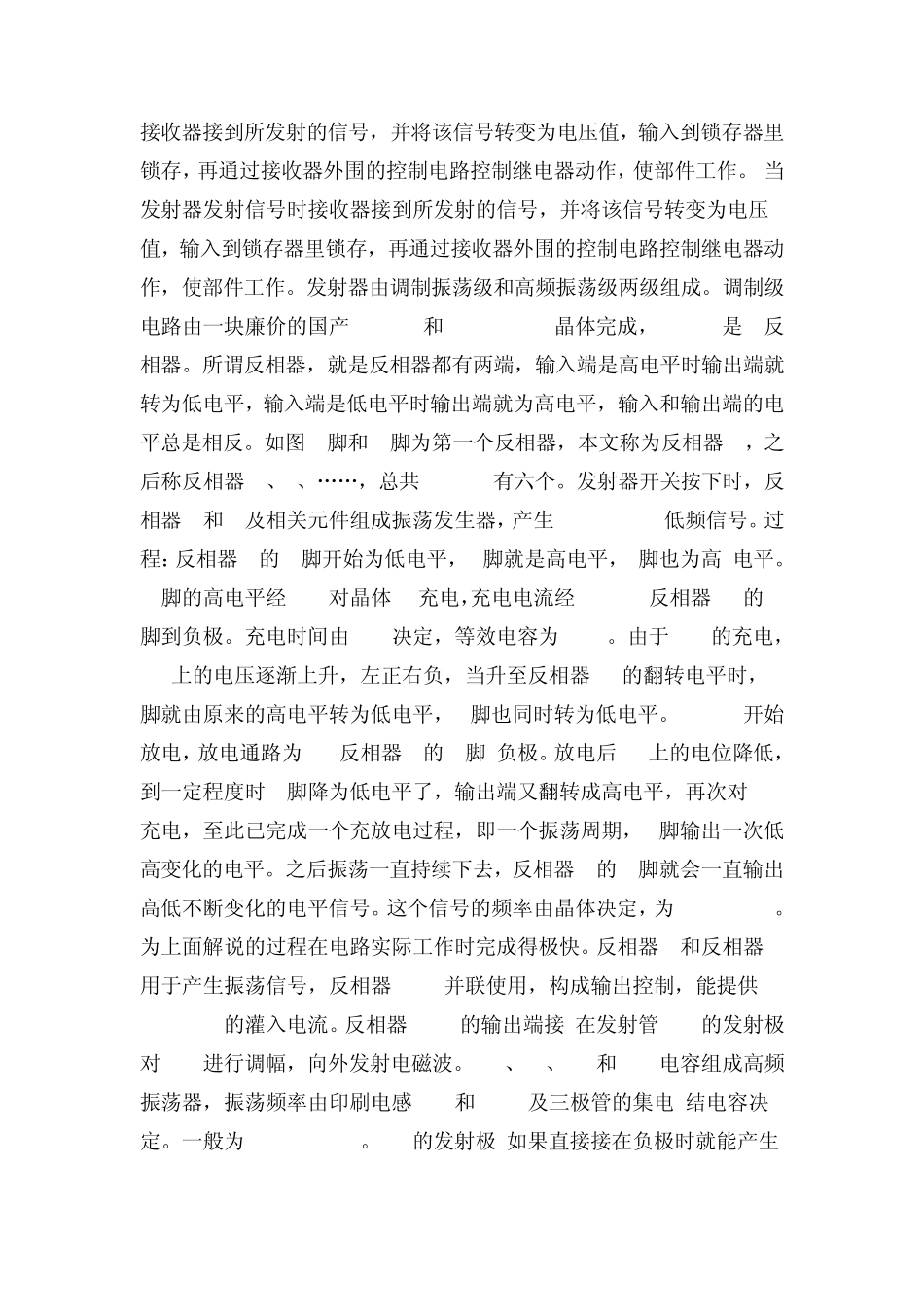

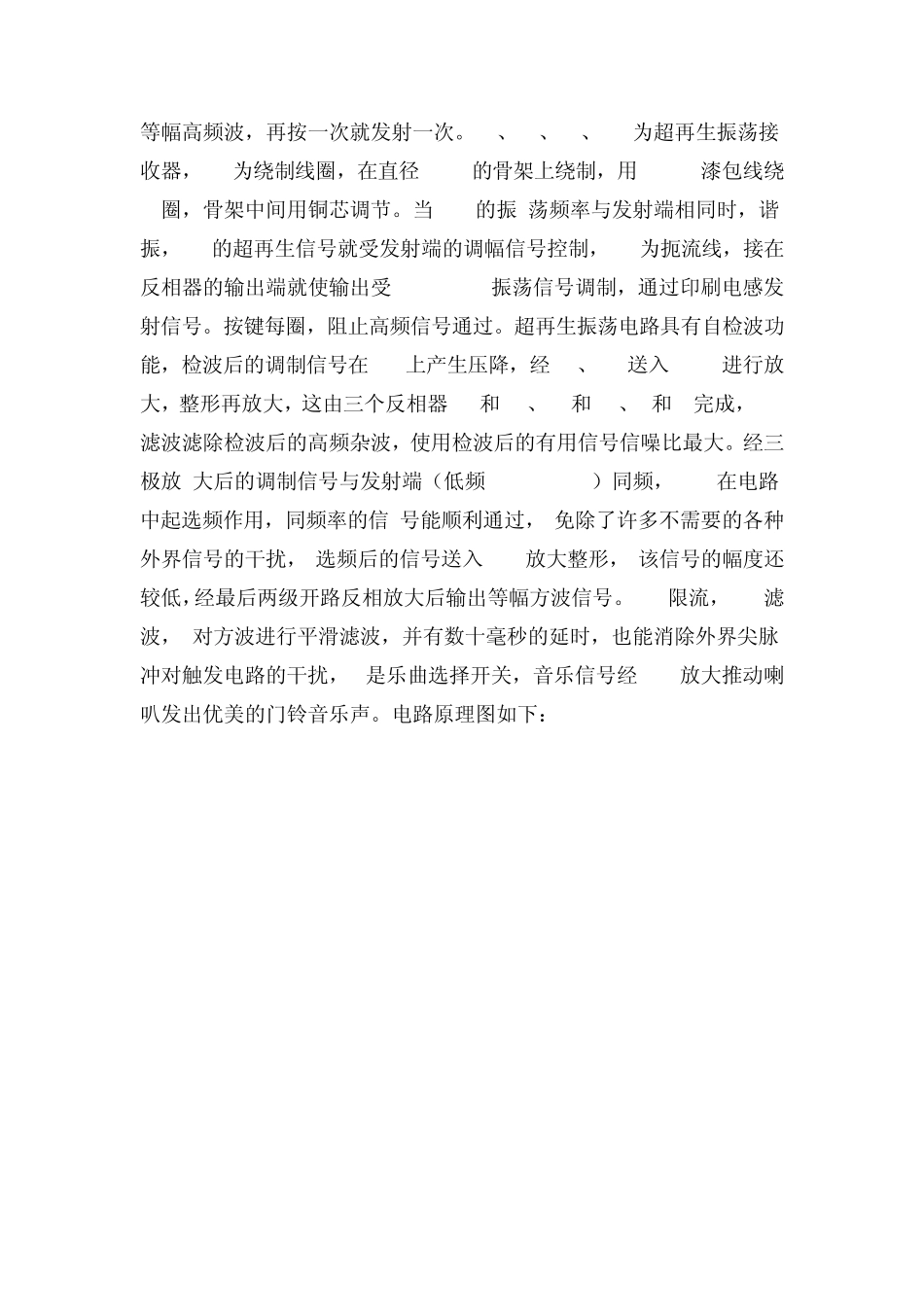

课程设计二·无线遥控门铃 一、课程设计目的 课程设计是通过具有一定功能和应用价值的一个具体产品的设计与制作，或者一个实际项目的开发与应用，使学生受到工程设计、制造工艺、调试检测和撰写技术报告的系统训练，启迪我们的创新思维，培养我们分析问题和解决问题的综合能力。实验对课程设计环节是非常重要的，它是理论联系实际的主要形式，是实施“教学做合一”教学理念的重要手段，也是激发我们创新意识的有效载体，更是训练、培养学生技术应用能力和实际操作技能的根本途径。 通过设计： ·使我们巩固、加深和学习通信电子线路的基础理论、基本知识和技能技能。 ·使我们能正确地选择和使用常用电工仪表、电子仪器及有关实验设计。 ·使我们掌握基本电量及电子元件的测试技术、实验方法和数据的分析处理。 ·使我们能应用已学的理论知识设计简单的应用电路，合理选择元器件构成实用的电子小系统。 ·使我们受到基本的实验技能、系统的工程实践和撰写技术报告的初步训练。 ·培养我们严肃认真、实事求是、独立思考、踏实细致的科学作风，树立创新精神， 养成良好的工作习惯。 二、项目要求： 1. 分析并读懂无线遥控门铃电路图。 2. 对照电路原理图看懂接线电路图。 3. 认识电路图上的符号，并与实物相照。 4. 根据技术指标测试各元器件的数值。 5. 认真细心地安装、焊接。 6. 按照技术要求进行调试。 三、电路原理 无线遥控门铃电路由编码信号发射和接收两部分组成，其可靠性、抗干扰性优于传统门铃，正得到越来越多的广泛应用。传统的门铃都为有线门铃，使用方便，极大地方便了大家的生活。当发射器发射信号时接收器接到所发射的信号，并将该信号转变为电压值，输入到锁存器里锁存，再通过接收器外围的控制电路控制继电器动作，使部件工作。 当发射器发射信号时接收器接到所发射的信号，并将该信号转变为电压值，输入到锁存器里锁存，再通过接收器外围的控制电路控制继电器动作，使部件工作。发射器由调制振荡级和高频振荡级两级组成。调制级电路由一块廉价的国产IC4069和32.768KHz 晶体完成，IC4069是6反相器。所谓反相器，就是反相器都有两端，输入端是高电平时输出端就转为低电平，输入端是低电平时输出端就为高电平，输入和输出端的电平总是相反。如图1脚和2脚为第一个反相器，本文称为反相器 1，之后称反相器 2、3、„„，总共 IC4069有六个。发射器开关按下时，反相器1和2及相关元件组成振荡发生器，产生...
