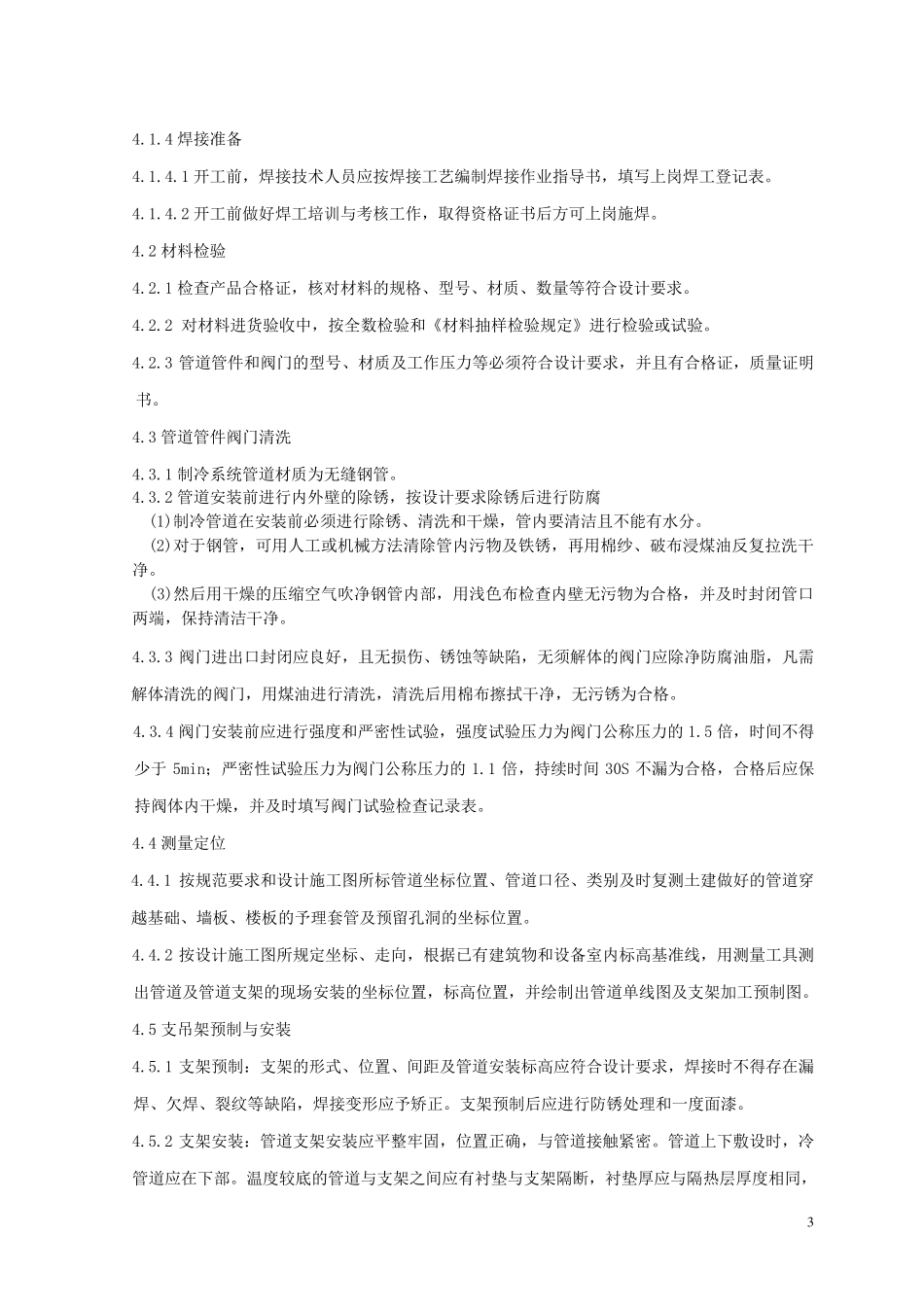

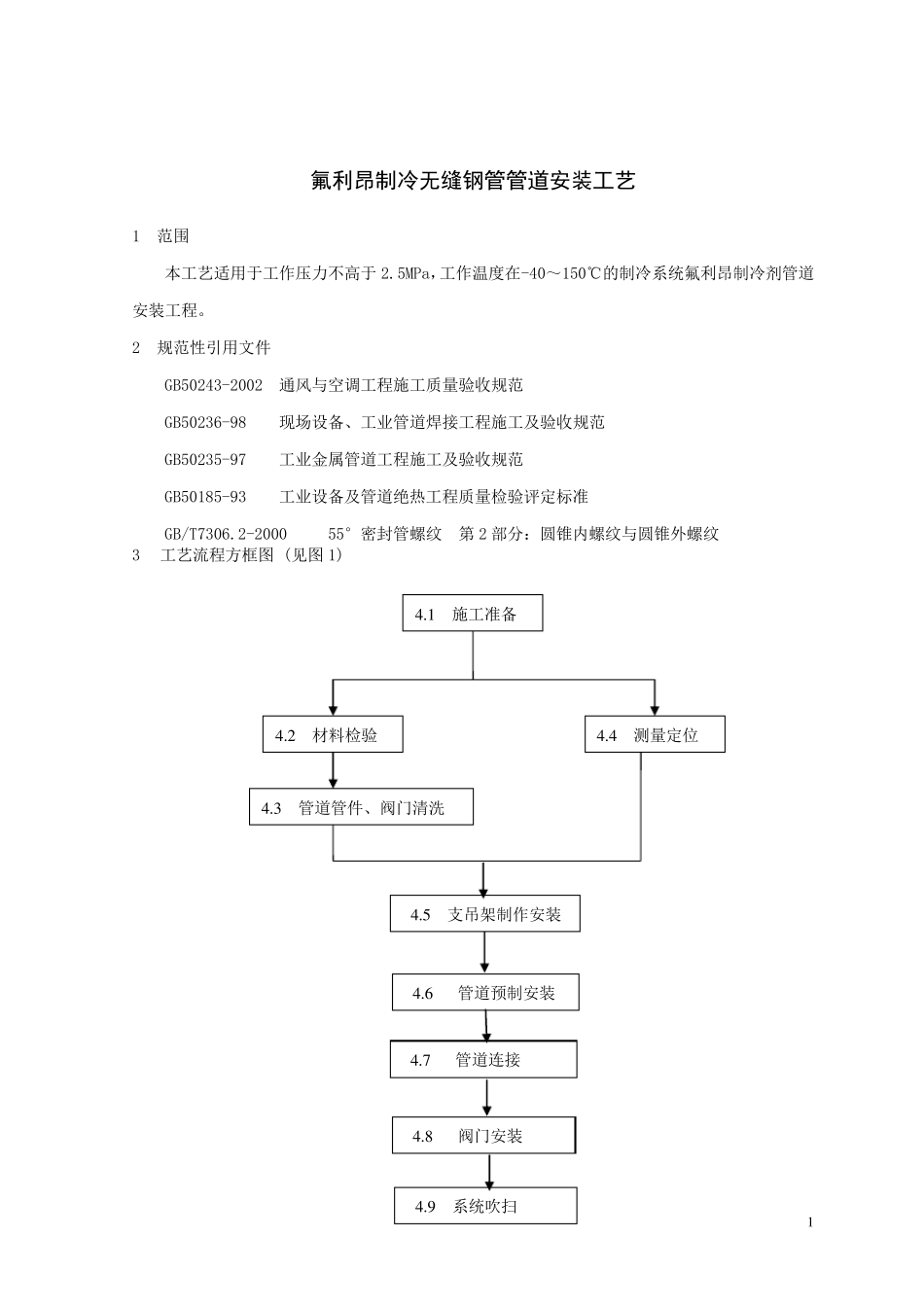

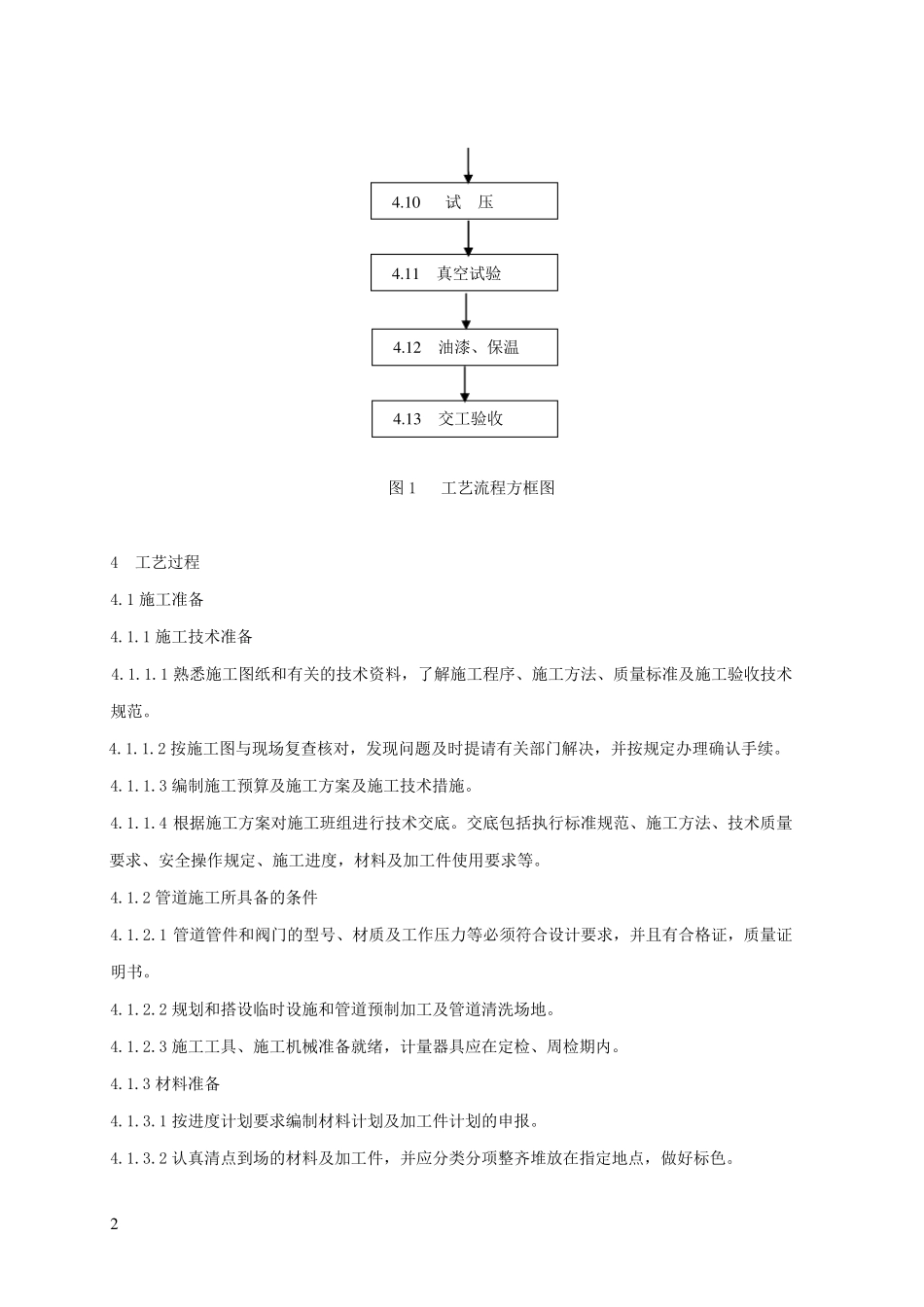

1 氟利昂制冷无缝钢管管道安装工艺 1 范围 本工艺适用于工作压力不高于2.5MPa，工作温度在-40～150℃的制冷系统氟利昂制冷剂管道安装工程。 2 规范性引用文件 GB50243-2002 通风与空调工程施工质量验收规范 GB50236-98 现场设备、工业管道焊接工程施工及验收规范 GB50235-97 工业金属管道工程施工及验收规范 GB50185-93 工业设备及管道绝热工程质量检验评定标准 GB/T7306.2-2000 55°密封管螺纹 第 2 部分：圆锥内螺纹与圆锥外螺纹 3 工艺流程方框图 (见图 1) 4 .1 施工准备 4 .2 材料检验 4 .4 测量定位 4 .3 管道管件、阀门清洗 4 .5 支吊架制作安装 4 .6 管道预制安装 4 .7 管道连接 4 .8 阀门安装 4 .9 系统吹扫 2 图1 工艺流程方框图 4 工艺过程 4.1 施工准备 4.1.1 施工技术准备 4.1.1.1 熟悉施工图纸和有关的技术资料，了解施工程序、施工方法、质量标准及施工验收技术规范。 4.1.1.2 按施工图与现场复查核对，发现问题及时提请有关部门解决，并按规定办理确认手续。 4.1.1.3 编制施工预算及施工方案及施工技术措施。 4.1.1.4 根据施工方案对施工班组进行技术交底。交底包括执行标准规范、施工方法、技术质量要求、安全操作规定、施工进度，材料及加工件使用要求等。 4.1.2 管道施工所具备的条件 4.1.2.1 管道管件和阀门的型号、材质及工作压力等必须符合设计要求，并且有合格证，质量证明书。 4.1.2.2 规划和搭设临时设施和管道预制加工及管道清洗场地。 4.1.2.3 施工工具、施工机械准备就绪，计量器具应在定检、周检期内。 4.1.3 材料准备 4.1.3.1 按进度计划要求编制材料计划及加工件计划的申报。 4.1.3.2 认真清点到场的材料及加工件，并应分类分项整齐堆放在指定地点，做好标色。 4 .1 0 试 压 4 .1 1 真空试验 4 .1 2 油漆、保温 4 .1 3 交工验收 3 4.1.4 焊接准备 4.1.4.1 开工前，焊接技术人员应按焊接工艺编制焊接作业指导书，填写上岗焊工登记表。 4.1.4.2 开工前做好焊工培训与考核工作，取得资格证书后方可上岗施焊。 4.2 材料检验 4.2.1 检查产品合格证，核对材料的规格、型号、材质、数量等符合设计要求。 4.2.2 对材料进货验收中，按全数检验和《材料抽样检验规定》进行检验或试验。 4.2.3 管道管件和阀门的型号、材质及工作压力等必须符合设计要求，并且有合格证，质量证明书。 4.3 管道管件阀门清洗...
