日本工业标准,锡膏检验规范(JISZ32841994)

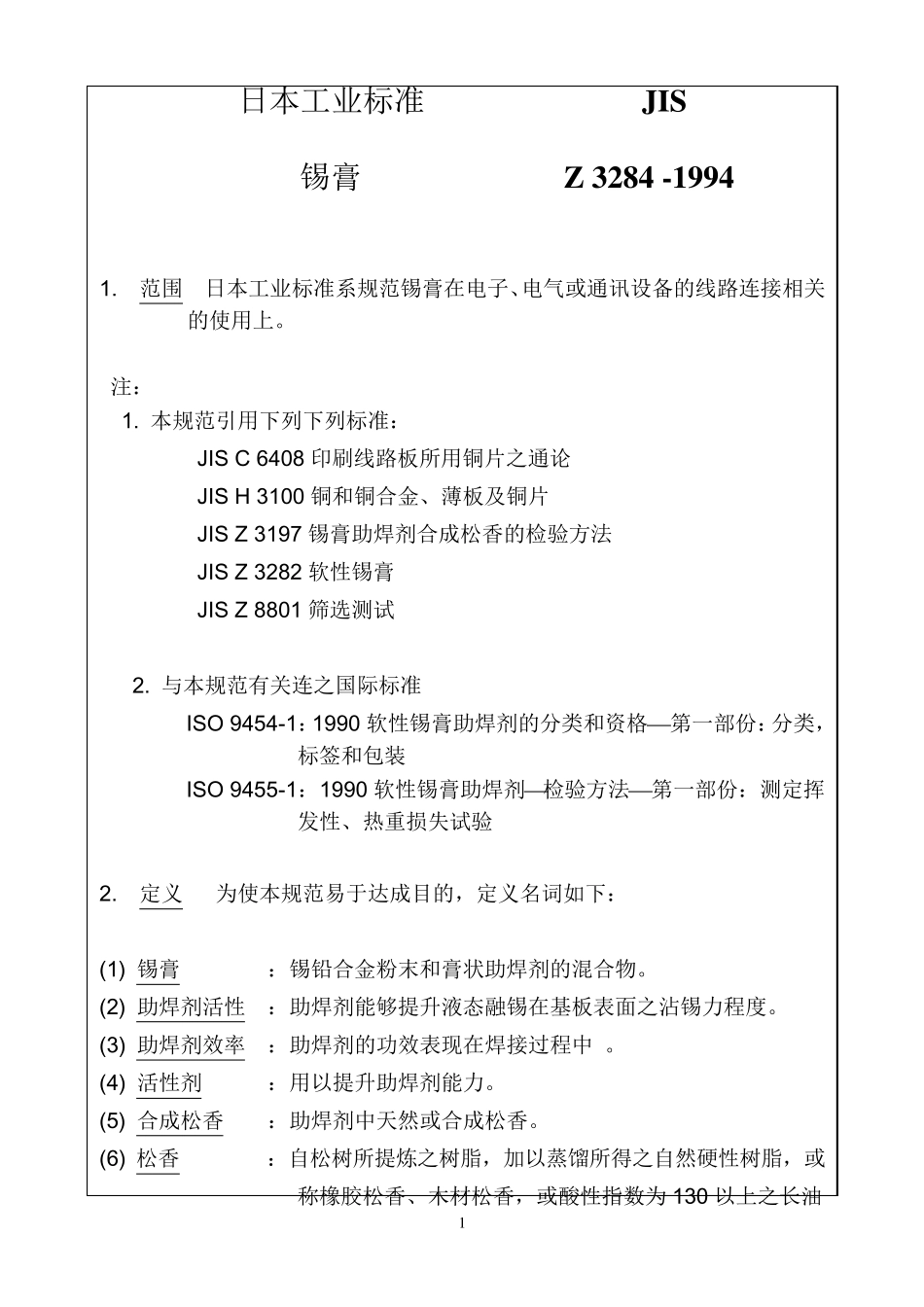

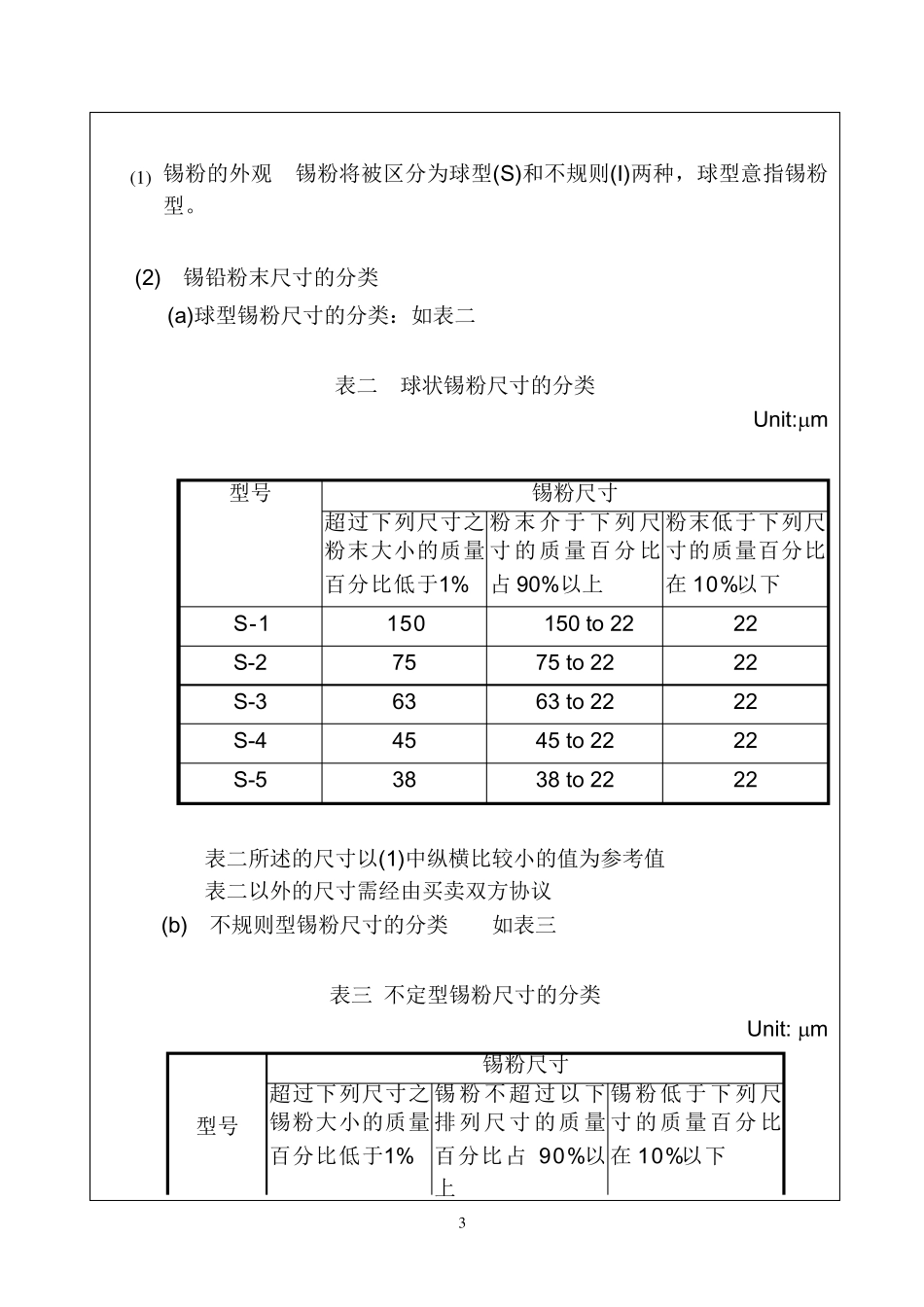

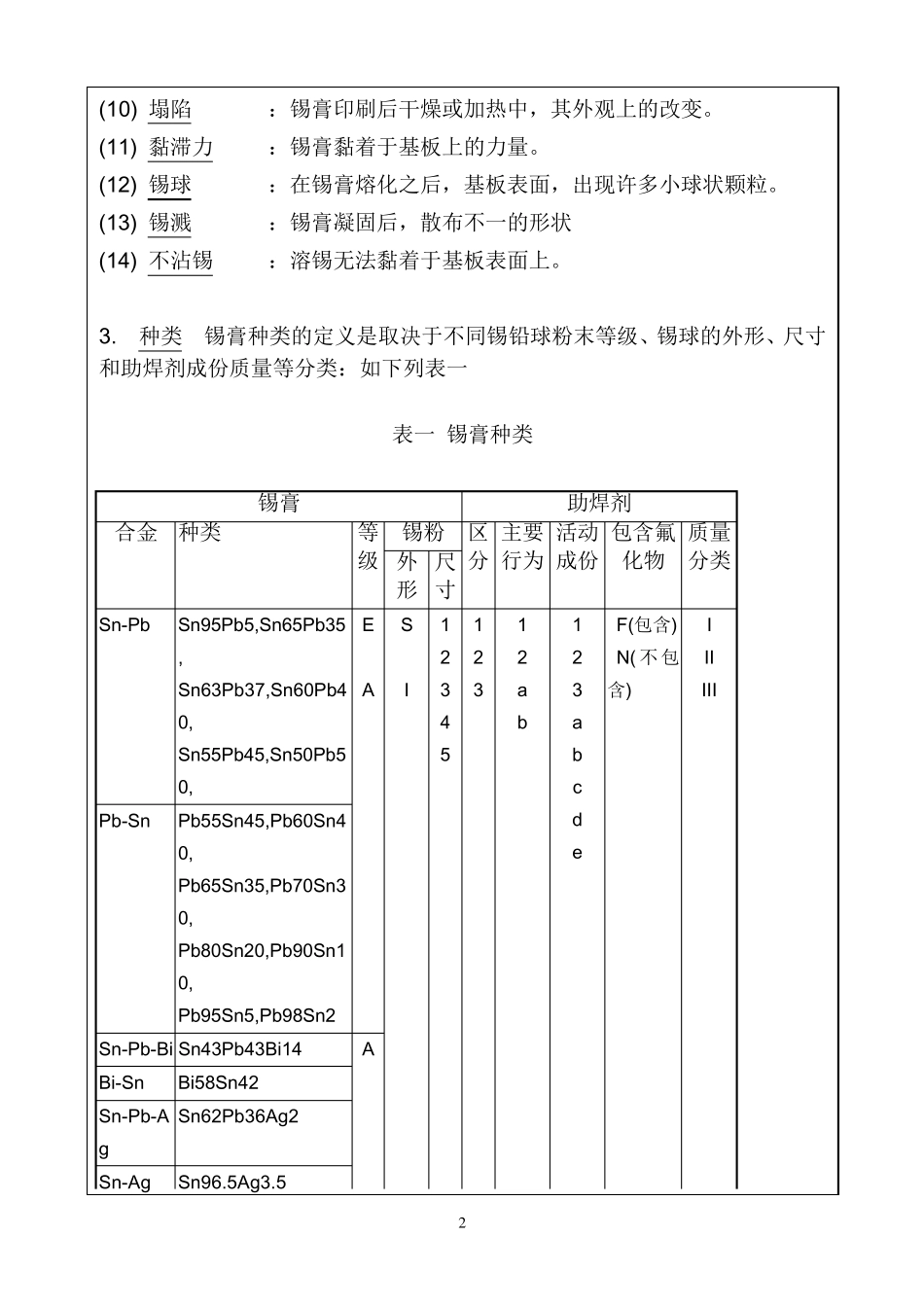

1 日本工业标准 JIS 锡膏 Z 3284 -1994 1. 范围 日本工业标准系规范锡膏在电子、电气或通讯设备的线路连接相关的使用上。 注： 1. 本规范引用下列下列标准： JIS C 6408 印刷线路板所用铜片之通论 JIS H 3100 铜和铜合金、薄板及铜片 JIS Z 3197 锡膏助焊剂合成松香的检验方法 JIS Z 3282 软性锡膏 JIS Z 8801 筛选测试 2. 与本规范有关连之国际标准 ISO 9454-1：1990 软性锡膏助焊剂的分类和资格第一部份：分类，标签和包装 ISO 9455-1：1990 软性锡膏助焊剂检验方法第一部份：测定挥发性、热重损失试验 2. 定义 为使本规范易于达成目的，定义名词如下： (1) 锡膏 ：锡铅合金粉末和膏状助焊剂的混合物。 (2) 助焊剂活性 ：助焊剂能够提升液态融锡在基板表面之沾锡力程度。 (3) 助焊剂效率 ：助焊剂的功效表现在焊接过程中 。 (4) 活性剂 ：用以提升助焊剂能力。 (5) 合成松香 ：助焊剂中天然或合成松香。 (6) 松香 ：自松树所提炼之树脂，加以蒸馏所得之自然硬性树脂，或称橡胶松香、木材松香，或酸性指数为 130 以上之长油 2 (10) 塌陷 ：锡膏印刷后干燥或加热中，其外观上的改变。 (11) 黏滞力 ：锡膏黏着于基板上的力量。 (12) 锡球 ：在锡膏熔化之后，基板表面，出现许多小球状颗粒。 (13) 锡溅 ：锡膏凝固后，散布不一的形状 (14) 不沾锡 ：溶锡无法黏着于基板表面上。 3. 种类 锡膏种类的定义是取决于不同锡铅球粉末等级、锡球的外形、尺寸和助焊剂成份质量等分类：如下列表一 表一 锡膏种类 锡膏 助焊剂 合金 种类 等级 锡粉 区分 主要行为 活动成份 包含氟化物 质量分类 外形 尺寸 Sn -Pb Sn 95Pb5,Sn 65Pb35, Sn 63Pb37,Sn 60Pb40, Sn 55Pb45,Sn 50Pb50, E A S I 1 2 3 4 5 1 2 3 1 2 a b 1 2 3 a b c d e F(包含) N( 不包含) I II III Pb-Sn Pb55Sn 45,Pb60Sn 40, Pb65Sn 35,Pb70Sn 30, Pb80Sn 20,Pb90Sn 10, Pb95Sn 5,Pb98Sn 2 Sn -Pb-Bi Sn 43Pb43Bi14 A Bi-Sn Bi58Sn 42 Sn -Pb-Ag Sn 62Pb36Ag2 Sn -Ag Sn 96.5Ag3.5 3 (1 ) 锡粉的外观 锡粉将被区分为球型(S)和不规则(I)两种，球型意指锡粉型。 (2) 锡铅粉末尺寸的分类 (a)球型锡粉尺寸的分类：如表二 表二 球状锡粉尺寸的分类 Unit:m 型号 锡粉尺寸 超过下列尺寸之粉末大小的质...
