日本横河DCSCS3000组态流程

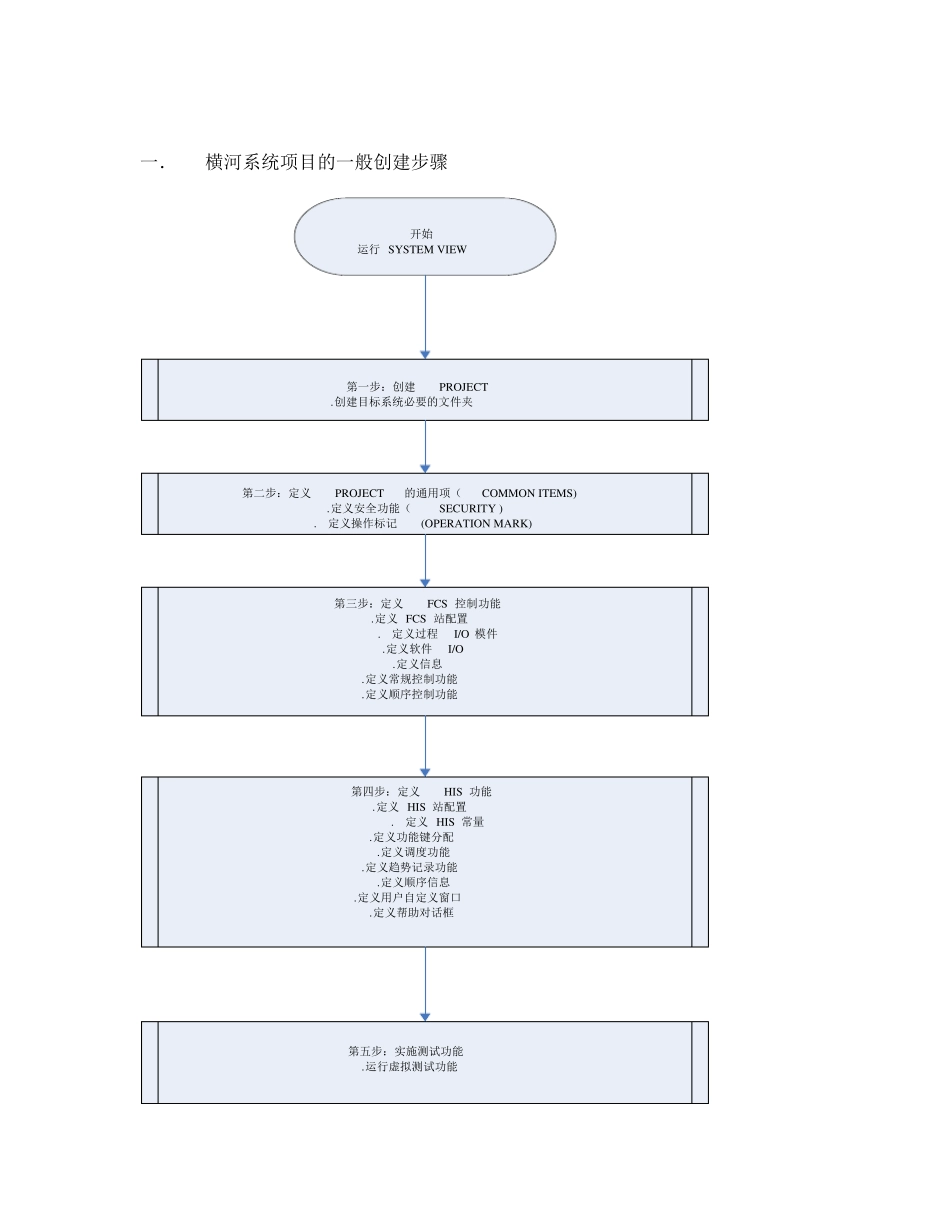

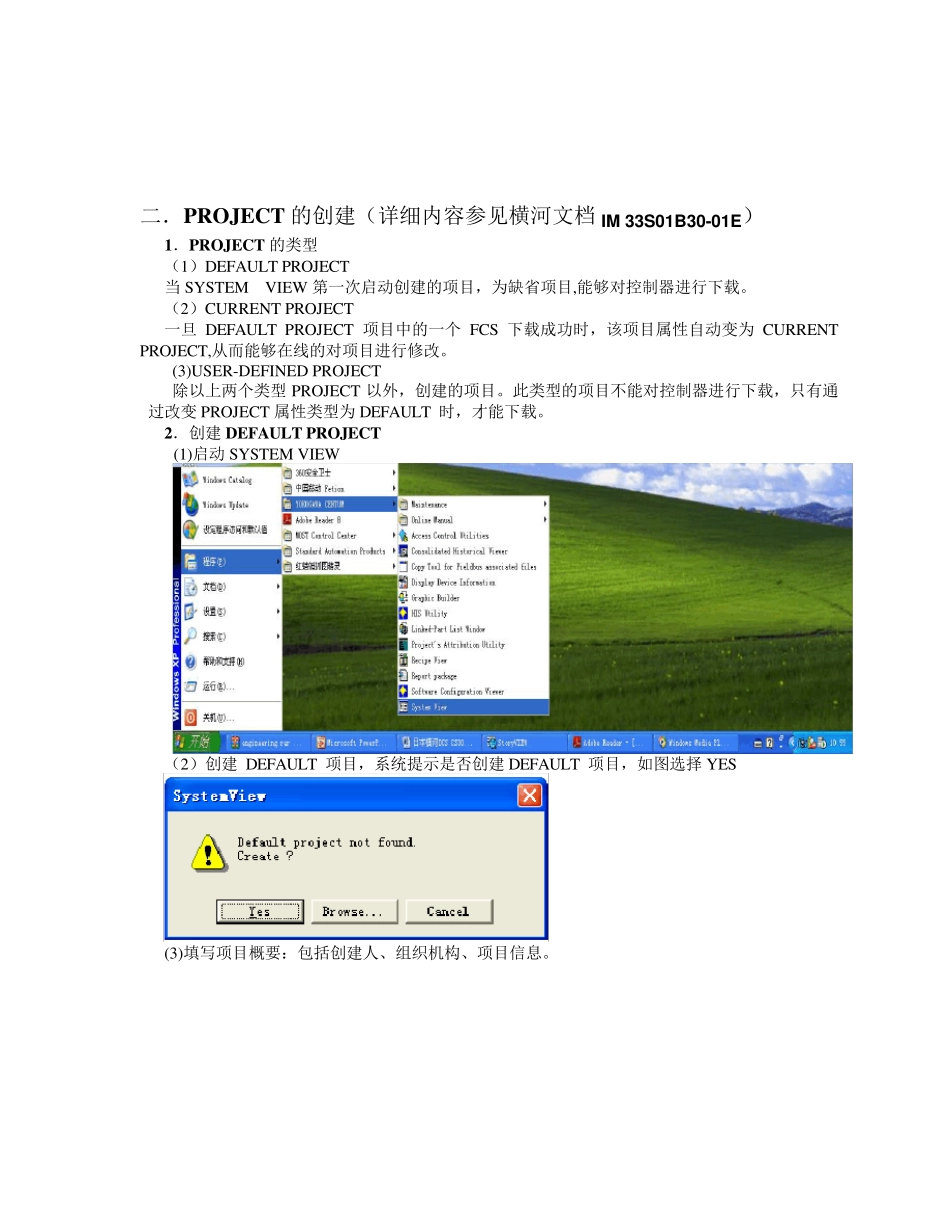

日本横河DCS CS3000 组态流程 目录 一.横河系统项目的一般创建步骤 二.PROJECT 的创建 三.COMMON ITEMS 通用项目的定义 四．FCS 组态 五．HIS 组态 六．系统下载 一． 横河系统项目的一般创建步骤 开始运行 SYSTEM VIEW第一步：创建PROJECT .创建目标系统必要的文件夹第二步：定义PROJECT 的通用项（COMMON ITEMS).定义安全功能（SECURITY ) .定义操作标记(OPERATION MARK)第三步：定义FCS 控制功能 .定义 FCS 站配置 .定义过程I/O 模件.定义软件I/O.定义信息.定义常规控制功能.定义顺序控制功能第四步：定义HIS 功能 .定义 HIS 站配置 .定义 HIS 常量.定义功能键分配.定义调度功能.定义趋势记录功能.定义顺序信息.定义用户自定义窗口.定义帮助对话框第五步：实施测试功能.运行虚拟测试功能 二．PROJECT 的创建（详细内容参见横河文档IM 33S01B30-01E） 1．PROJECT 的类型 （1）DEFAULT PROJECT 当SYSTEM VIEW 第一次启动创建的项目，为缺省项目,能够对控制器进行下载。 （2）CURRENT PROJECT 一旦DEFAULT PROJECT 项目中的一个FCS 下载成功时，该项目属性自动变为CURRENT PROJECT,从而能够在线的对项目进行修改。 (3)USER-DEFINED PROJECT 除以上两个类型PROJECT 以外，创建的项目。此类型的项目不能对控制器进行下载，只有通过改变PROJECT 属性类型为DEFAULT 时，才能下载。 2．创建DEFAULT PROJECT (1)启动SYSTEM VIEW （2）创建 DEFAULT 项目，系统提示是否创建DEFAULT 项目，如图选择YES (3)填写项目概要：包括创建人、组织机构、项目信息。 （4）项目属性 填写项目的名称、项目所在的位置、项目说明以及别名。 （5）创建一个 FCS 根据硬件配置，选择 FCS 的类型（STATION TYPE）、数据库类型(DATABAE TYPE)以及网络配置（包括域号、站号、VNET/IP 地址）等。其中，数据库类型的选择是根据实际项目所需各种功能块的类型数量进行的。 在亿利化学的乙炔、脱盐水、PVC 项目中均采用 AFV10D 的控制器，数据库类型为 EXTENDED TYPE。 （6）创建一个HIS 根据硬件配置，选择HIS 的类型（STATION TYPE）以及网络配置（包括域号、站号、VNET/IP地址）等。 (7)在SYSTEM VIEW 中可以看到项目的文件夹 一个项目包含3 个基本的文件夹:如上图所示 COMMON FCS HIS。此外FCS、HIS 或其它站的创建可以通过 FILE 菜 单 中 CREATE NEW 或通过快捷键...
