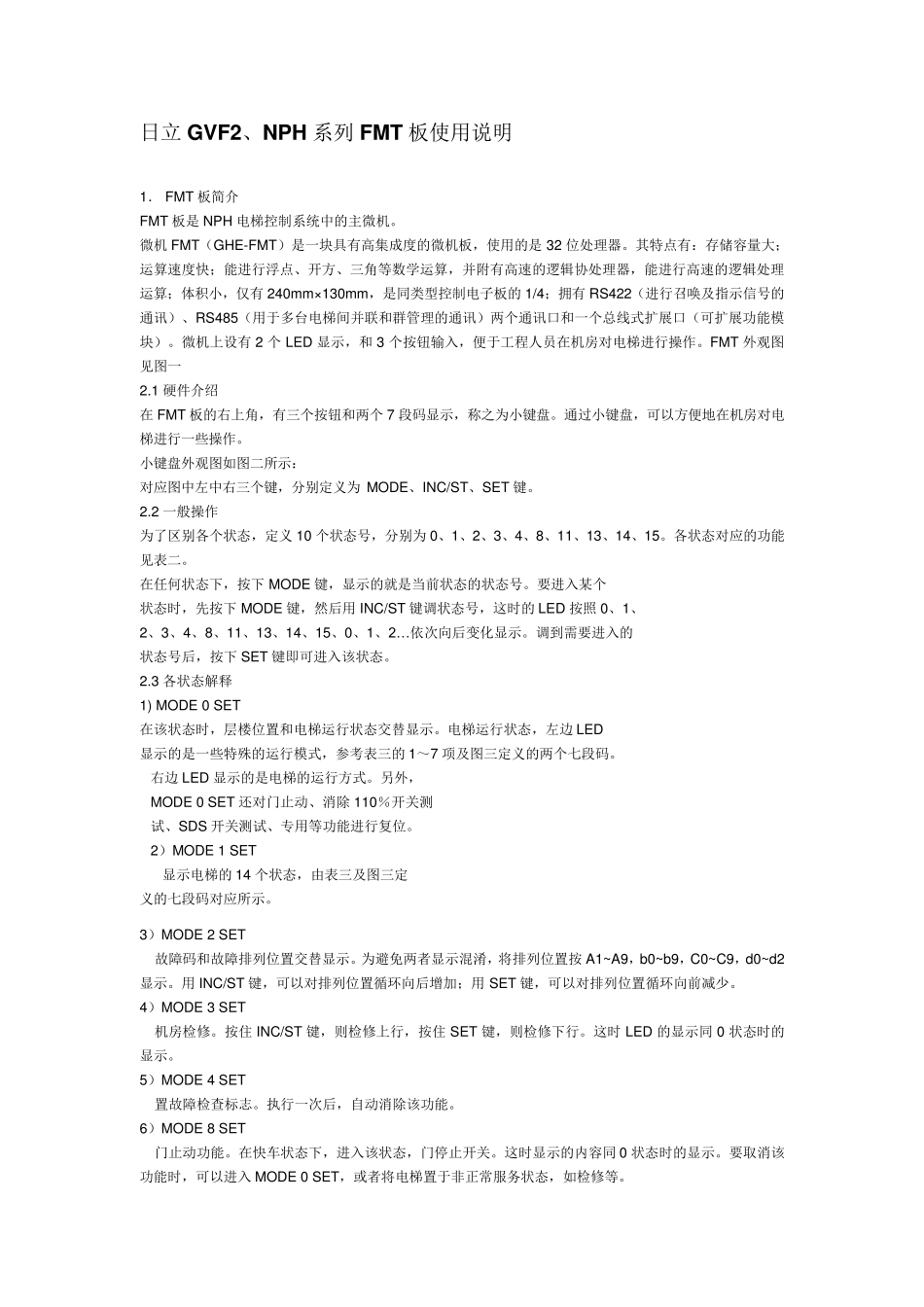

日立GVF2、NPH 系列 FMT 板使用说明 1． FMT 板简介 FMT 板是 NPH 电梯控制系统中的主微机。 微机 FMT（GHE-FMT）是一块具有高集成度的微机板，使用的是 32 位处理器。其特点有：存储容量大；运算速度快；能进行浮点、开方、三角等数学运算，并附有高速的逻辑协处理器，能进行高速的逻辑处理运算；体积小，仅有 240mm×130mm，是同类型控制电子板的 1/4；拥有 RS422（进行召唤及指示信号的通讯）、RS485（用于多台电梯间并联和群管理的通讯）两个通讯口和一个总线式扩展口（可扩展功能模块）。微机上设有 2 个 LED 显示，和 3 个按钮输入，便于工程人员在机房对电梯进行操作。FMT 外观图见图一 2.1 硬件介绍 在 FMT 板的右上角，有三个按钮和两个 7 段码显示，称之为小键盘。通过小键盘，可以方便地在机房对电梯进行一些操作。 小键盘外观图如图二所示： 对应图中左中右三个键，分别定义为 MODE、INC/ST、SET 键。 2.2 一般操作 为了区别各个状态，定义 10 个状态号，分别为 0、1、2、3、4、8、11、13、14、15。各状态对应的功能见表二。 在任何状态下，按下 MODE 键，显示的就是当前状态的状态号。要进入某个 状态时，先按下 MODE 键，然后用 INC/ST 键调状态号，这时的 LED 按照 0、1、 2、3、4、8、11、13、14、15、0、1、2… 依次向后变化显示。调到需要进入的 状态号后，按下 SET 键即可进入该状态。 2.3 各状态解释 1) MODE 0 SET 在该状态时，层楼位置和电梯运行状态交替显示。电梯运行状态，左边 LED 显示的是一些特殊的运行模式，参考表三的 1～7 项及图三定义的两个七段码。 右边 LED 显示的是电梯的运行方式。另外， MODE 0 SET 还对门止动、消除 110％开关测 试、SDS 开关测试、专用等功能进行复位。 2）MODE 1 SET 显示电梯的 14 个状态，由表三及图三定 义的七段码对应所示。 3）MODE 2 SET 故障码和故障排列位置交替显示。为避免两者显示混淆，将排列位置按 A1~A9，b0~b9，C0~C9，d0~d2显示。用 INC/ST 键，可以对排列位置循环向后增加；用 SET 键，可以对排列位置循环向前减少。 4）MODE 3 SET 机房检修。按住 INC/ST 键，则检修上行，按住 SET 键，则检修下行。这时 LED 的显示同 0 状态时的显示。 5）MODE 4 SET 置故障检查标志。执行一次后，自动消除该功能。 6）MODE 8 SET 门止动功能。在快车状态下，进...
