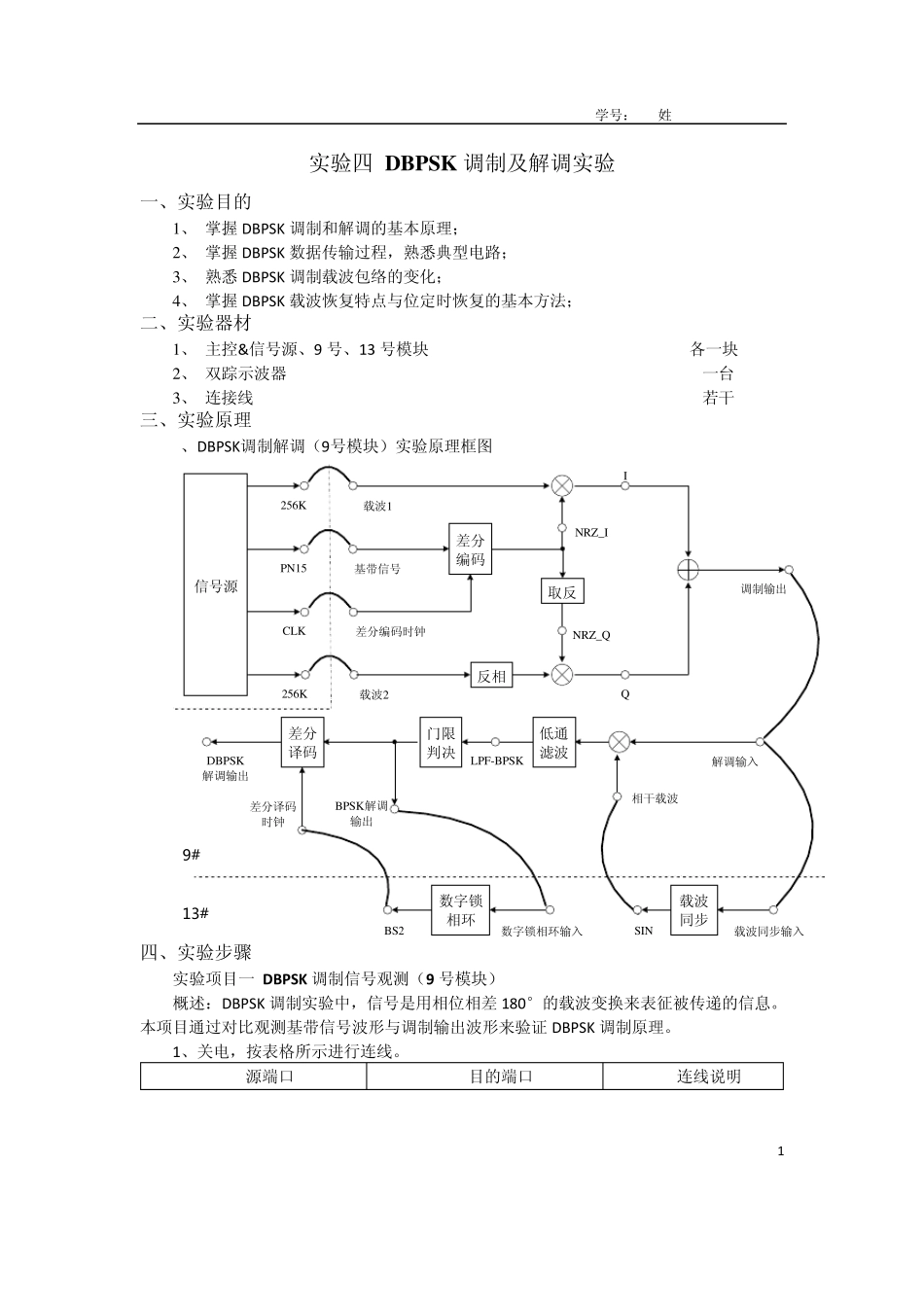

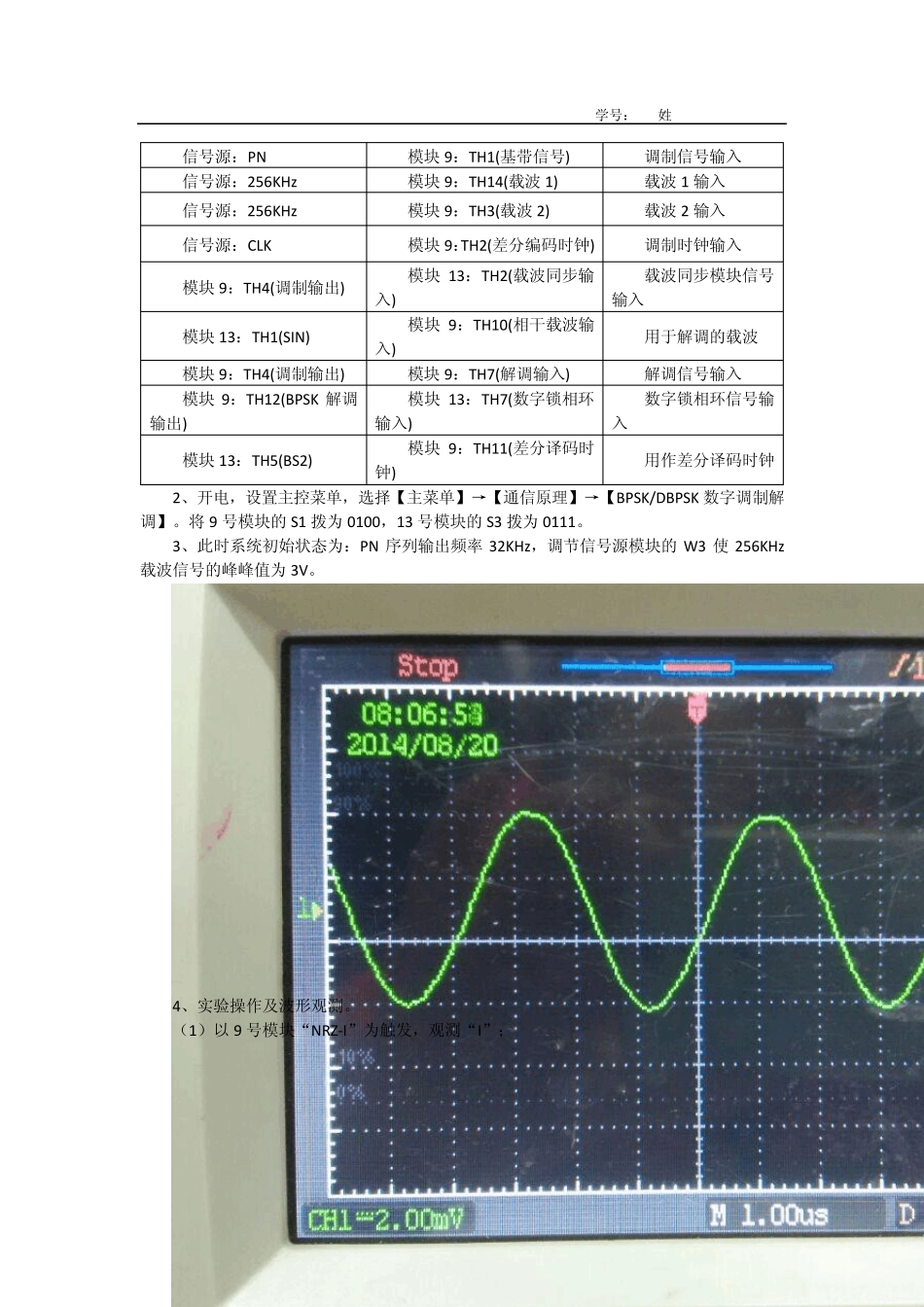

学号： 姓 1 实验四 DBPSK 调制及解调实验 一、实验目的 1、 掌握DBPSK 调制和解调的基本原理； 2、 掌握DBPSK 数据传输过程，熟悉典型电路； 3、 熟悉DBPSK 调制载波包络的变化； 4、 掌握DBPSK 载波恢复特点与位定时恢复的基本方法； 二、实验器材 1、 主控&信号源、9 号、13 号模块 各一块 2、 双踪示波器 一台 3、 连接线 若干 三、实验原理 1、DBPSK调制解调（9号模块）实验原理框图 信号源256KPN15载波1基带信号调制输出低通滤波门限判决解调输入DBPSK解调输出LPF-BPSK相干载波取反256K载波2NRZ_INRZ_QIQ载波同步反相载波同步输入9# 数字调制解调模块SIN13# 载波同步及位同步模块差分编码CLK差分编码时钟差分译码BPSK解调输出数字锁相环数字锁相环输入BS2差分译码时钟 四、实验步骤 实验项目一 DBPSK 调制信号观测（9 号模块） 概述：DBPSK 调制实验中，信号是用相位相差180°的载波变换来表征被传递的信息。本项目通过对比观测基带信号波形与调制输出波形来验证 DBPSK 调制原理。 1、关电，按表格所示进行连线。 源端口 目的端口 连线说明 学号： 姓 2 信号源：PN 模块9：TH1(基带信号) 调制信号输入 信号源：256KHz 模块9：TH14(载波1) 载波1 输入 信号源：256KHz 模块9：TH3(载波2) 载波2 输入 信号源：CLK 模块9：TH2(差分编码时钟) 调制时钟输入 模块9：TH4(调制输出) 模块13：TH2(载波同步输入) 载波同步模块信号输入 模块13：TH1(SIN) 模块9：TH10(相干载波输入) 用于解调的载波 模块9：TH4(调制输出) 模块9：TH7(解调输入) 解调信号输入 模块9：TH12(BPSK 解调输出) 模块13：TH7(数字锁相环输入) 数字锁相环信号输入 模块13：TH5(BS2) 模块9：TH11(差分译码时钟) 用作差分译码时钟 2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【BPSK/DBPSK 数字调制解调】。将9 号模块的S1 拨为0100，13 号模块的S3 拨为0111。 3、此时系统初始状态为：PN 序列输出频率32KHz，调节信号源模块的W3 使256KHz载波信号的峰峰值为3V。 4、实验操作及波形观测。 （1）以9 号模块“NRZ-I”为触发，观测“I”； 学号： 姓 3 （2）以9 号模块“NRZ-Q”为触发，观测“Q”。 （3）以9 号模块“基带信号”为触发，观测“调制输出”。 学号： 姓 4 思考：分析以上观测的波形，分析与ASK 有何关系？ 分析：I 和Q 处的波形分别为两个相位...
