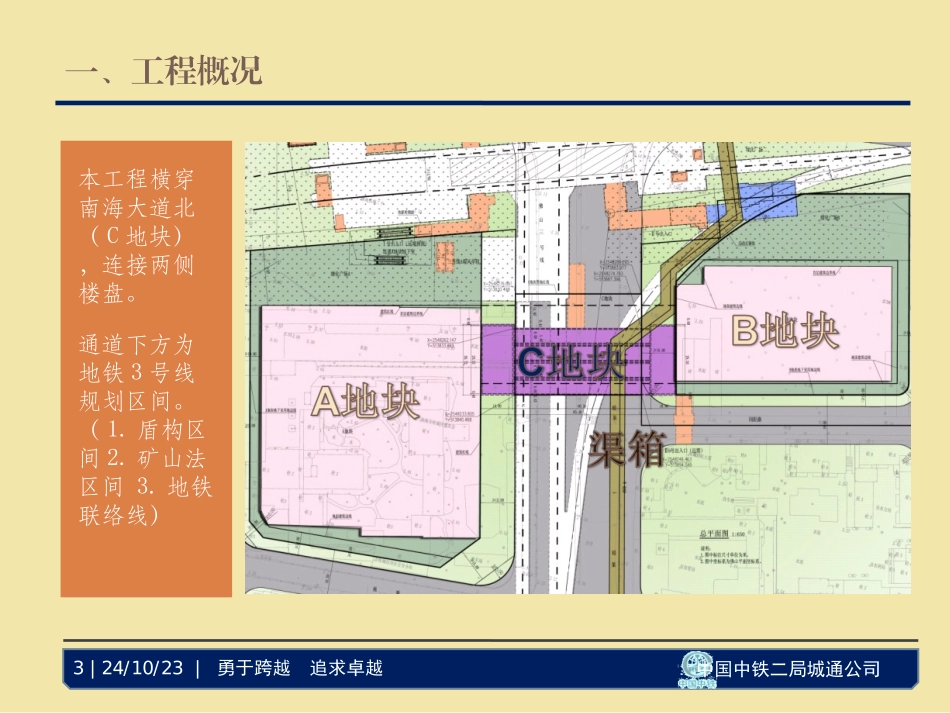

中国中铁二局城通公司热烈欢迎各级领导及专家莅临检查指导工作中铁二局股份有限公司地下空间工程项目部中国中铁二局城通公司2|24/10/23|勇于跨越追求卓越一、工程概况二、矩形顶管机介绍三、矩形顶管法施工工序四、结束语目录中国中铁二局城通公司3|24/10/23|勇于跨越追求卓越一、工程概况本工程横穿南海大道北（C地块），连接两侧楼盘。通道下方为地铁3号线规划区间。（1.盾构区间2.矿山法区间3.地铁联络线）中国中铁二局城通公司4|24/10/23|勇于跨越追求卓越通道段管线纵多，迁改难度大、费用高、工期长。（从始发井至接收井分布）一、工程概况中国中铁二局城通公司5|24/10/23|勇于跨越追求卓越南海大道为南海区交通主干道，车流量大，交通疏解困难。一、工程概况中国中铁二局城通公司6|24/10/23|勇于跨越追求卓越C地块地质条件差，通道段地质为：粉细砂、中粗砂。采用矿山法施工风险大。一、工程概况中国中铁二局城通公司7|24/10/23|勇于跨越追求卓越现采用4条并行顶管施工，管节间相互开洞，形成地下空间。一、工程概况中国中铁二局城通公司顶管顺序为1→3→2→4一、工程概况中国中铁二局城通公司9|24/10/23|勇于跨越追求卓越四条顶管通道总长242m，单条顶管通道长60.5m，顶管管节内净空尺寸为高4m、宽6m、长1.5m，壁厚0.45m。一、工程概况中国中铁二局城通公司10|24/10/23|勇于跨越追求卓越管节接口采用F型承插式连接，以锯齿型止水圈和双组分聚硫密封膏作防水设置。一、工程概况中国中铁二局城通公司11|24/10/23|勇于跨越追求卓越本工程标准管节：40t/节，共120节4.5m管节：110t/节，共10节7.5m管节：190t/节，共2节一、工程概况中国中铁二局城通公司12|24/10/23|勇于跨越追求卓越矩形顶管法概述顶管法是一种类似于盾构法的地下工程非开挖管道铺设技术，采用顶管掘进机成孔后，将预制成形的管道从顶进工作井顶入形成连续衬砌的管道非开挖技术。二、矩形顶管机介绍中国中铁二局城通公司13|24/10/23|勇于跨越追求卓越本项目顶管机为土压平衡式顶管机：通过向切削仓内注入一定比例的混合材料，使得充满泥仓的泥土混合体平衡正面土压以及地下水压力。二、矩形顶管机介绍中国中铁二局城通公司14|24/10/23|勇于跨越追求卓越本工程矩形顶管内净空尺寸：宽×高6000×4000mm刀盘：采用6刀盘，3凸3凹品字设置二、矩形顶管机介绍中国中铁二局城通公司15|24/10/23|勇于跨越追求卓越顶管机总重160t分4部分吊装运输。序号名称外形尺寸（宽*高*长）重量(t)数量1刀盘支撑及驱动段前壳体上半部分6920*2340*32805012刀盘支撑及驱动段前壳体下半部分6920*2580*32805013后部纠偏铰接段上半部分6920*2460*19703014后部纠偏铰接段下半部分6920*2460*19703015螺旋机Ф560×4700626后顶油缸架2100×2475×271064四、矩形顶管吊装介绍中国中铁二局城通公司16|24/10/23|勇于跨越追求卓越切削面积占91.5%以上，盲区很小，所有盲区的刃口上设有铲齿，对盲区土层可有效地铲碎。二、矩形顶管机介绍中国中铁二局城通公司17|24/10/23|勇于跨越追求卓越驱动系统每个刀具由3台30kW电动机通过行星减速器及齿轮箱组成，共18台电动机。二、矩形顶管机介绍中国中铁二局城通公司18|24/10/23|勇于跨越追求卓越刀盘驱动装置下方左右两侧的胸板上分别装有两台螺旋输送机出土。二、矩形顶管机介绍中国中铁二局城通公司19|24/10/23|勇于跨越追求卓越顶管机胸板的左右两侧设有人孔，周边设压力表及注浆孔。二、矩形顶管机介绍中国中铁二局城通公司20|24/10/23|勇于跨越追求卓越铰接油缸：纠偏设施可伸缩7-30cm共计12个二、矩形顶管机介绍中国中铁二局城通公司主顶动力设备采用16个200t千斤顶，最大顶力3200t。二、矩形顶管机介绍中国中铁二局城通公司22|24/10/23|勇于跨越追求卓越止退装置：在顶管吊装管节时，防止已施工管节管节回顶。二、矩形顶管机介绍中国中铁二局城通公司23|24/10/23|勇于跨越追求卓越顶管机操作系统顶管机采用远程控制模式。二、矩形顶管机介绍中国中铁二局城通公司24|24/10/23|勇于跨越追求卓越置换注浆孔减摩注浆孔二、矩形顶管机介绍中国中铁二局城通公司25|24/10/23|勇于跨越追求卓...
